Fornitura degli azionamenti innovatori e redditizi di vuotamento
 |
| Luogo di origine: | La Cina |
| Marca: | HangTuo |
| Certificazione: | CE, ISO9001 |
| Numero di modello: | VE7 |
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Prezzo: | USD 280/ pc |
| Imballaggi particolari: | Contenitore di compensato |
| Tempi di consegna: | 15~45 giorni |
| Termini di pagamento: | L/C, T/T, Western Union |
| Capacità di alimentazione: | 2000 pc al mese |
| Materiale: | 50Mn, 42CrMo | Modello: | VE7 |
|---|---|---|---|
| Rapporto di marce: | 51:1 | Coppia di torsione normale dell'uscita: | 5100 nanometro |
| Coppia di torsione della tenuta: | kNm 39 | Inclinazione della coppia di torsione: | 5 KNm |
| Coppia di torsione massima: | 7650 nanometro | Colore standard: | RAL 9006 |
| Evidenziare: | Azionamento solare di pantano di singolo asse,azionamento solare inclinato di pantano del sistema di tracciamento,azionamento solare di pantano 50Mn |
||

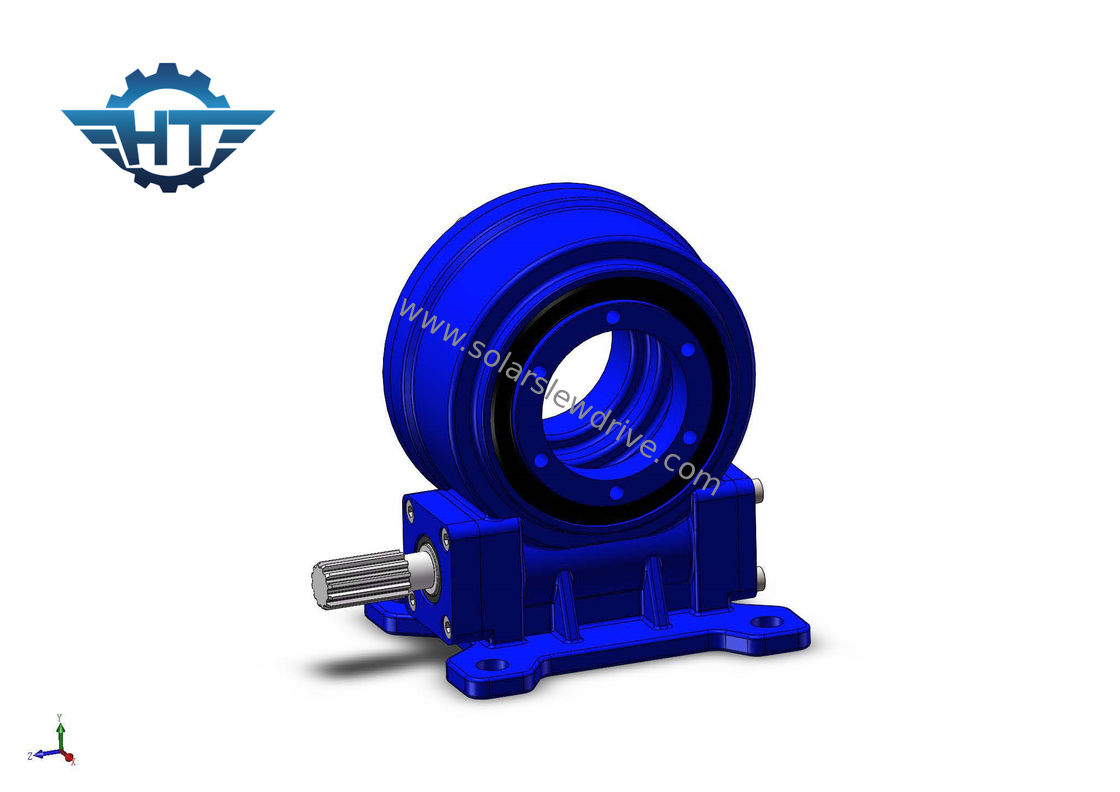

Singolo azionamento di vuotamento dell'ingranaggio a vite di asse VE7 per il sistema di tracciamento solare inclinato di singolo asse
Descrizione
L'asse di rotazione dell'unico asse obliquo che segue il sostegno è installato ad un angolo di inclinazione al piano orizzontale e gira intorno ad un asse unidimensionale. La direzione dell'asse di rotazione è nord-sud, di modo che la superficie di ricezione del modulo fotovoltaico è come perpendicolare all'angolo d'incidenza di luce solare come possibile nella direzione unidimensionale.
Vantaggi
1. Alta coppia di torsione backholding per migliorare la sicurezza del sistema di tracciamento solare
2. una gamma girante da 360 gradi
3. Avvolgimento dell'interno dell'ingranaggio a vite continua
4. Multi contatto di dente per assicurare alto carico
5. Funzione autobloccante
Caratteristiche
1. Alta uscita di coppia di torsione nelle circostanze a bassa velocità, che possono trasmettere la forza assiale completa, la forza radiale ed il capovolgimento del momento
2. Modo elicoidale dell'ingranaggio a vite continua e dell'ingranaggio. Buona economia, forte flessibilità nella dimensione assiale
3. Verme della clessidra della busta, contatto del multi-dente, forte capacità portante
4. Rapporto di densità di rendimento elevato
5. Prestazione autobloccante o aggiungere il freno dell'input
6. Piccolo rapporto di spazio, installazione conveniente e smontaggio
7. Forme di uscita differenziate
8. Preregoli il valore di lacuna ed installi direttamente sulla macchina
9. IP66
Parametri delle serie della VE
| Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Tenendo coppia di torsione (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Sì | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sì | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Sì | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Sì | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Sì | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sì | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sì | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sì | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sì | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sì | 251 |
Nota: Per le dimensioni più dettagliate ed i parametri, riferisca prego ai nostri disegni di vendite.
Servizi su misura
1. Progettazione speciale basata sulle applicazioni e sui progetti differenti
2. i tipi differenti di motori hanno potuto essere abbinati, quali i motori idraulici, i motori passo a passo, i motori elettrici ecc.
3. i colori differenti sono disponibile basati sul codice di RAL; il nostro colore standard è RAL 9006.
