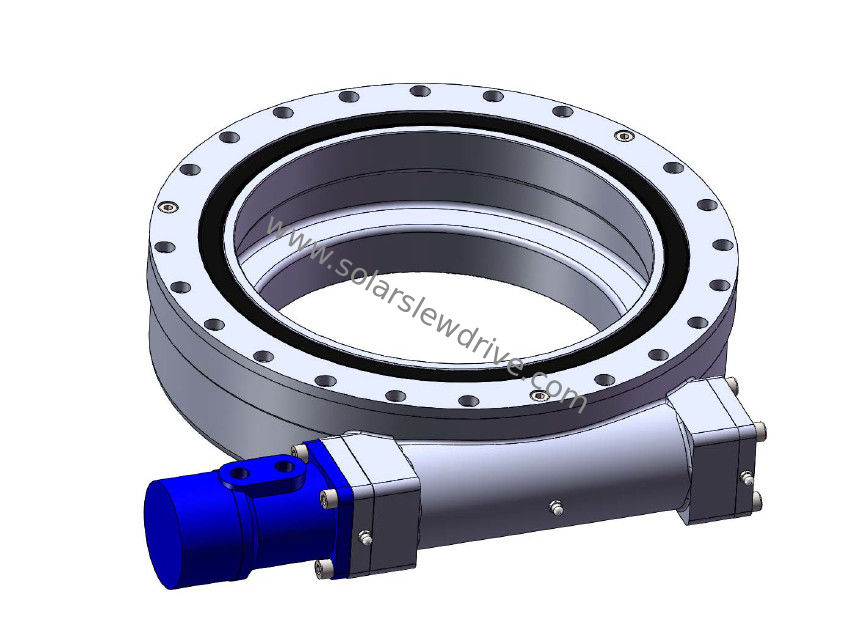

Fornitura degli azionamenti innovatori e redditizi di vuotamento
Luogo di origine: | La Cina |
Marca: | HangTuo |
Certificazione: | CE, ISO9001 |
Numero di modello: | SE14» |
Quantità di ordine minimo: | 1 pezzo |
---|---|
Prezzo: | USD 280~504 / pc |
Imballaggi particolari: | Contenitore di compensato |
Tempi di consegna: | 15~45 giorni |
Termini di pagamento: | L/C, T/T, Western Union |
Capacità di alimentazione: | 2000 pc al mese |
Materiale: | 50Mn, 42CrMo | Modello: | SE14» |
---|---|---|---|
Rapporto di marce: | 85:1 | Coppia di torsione della potenza nominale: | 6550Nm |
Tenuta della coppia di torsione: | 68000Nm | Inclinazione della coppia di torsione: | 54200Nm |
Efficienza: | 40% | Colore standard: | RAL 9006 |
Carico assiale: | kN 680 | Carico radiale: | kN 230 |
Evidenziare: | azionamento idraulico di pantano dell'alto carico,azionamento idraulico di pantano se14,azionamento doppio idraulico di pantano di asse |
Descrizione di prodotto
Applicazione a base piatta idraulica automotrice
Lo SPMT è breve per il trasportatore modulare automotore ed è conosciuto come il trasportatore automotore del modulo, anche conosciuto come la base idraulica automotrice. Pricipalmente utilizzato nel trasporto pesante, grande, alto, speciale della struttura, i suoi vantaggi sono caricamento pricipalmente flessibile e facile e scaricare, secondo il volume ed il peso del trasportatore, combinazione libera serie-parallelo, l'annotazione massima del trasporto di più di 15.000 tonnellate. SPMT è ampiamente usato nella fabbricazione dell'attrezzatura, in petrolio, nel prodotto chimico, in petrolio marino, nella costruzione di ponte ed in altri campi.
«Inter-automobile» in breve. Un macchinario speciale utilizzato in terminali di contenitore o su un'iarda. Può essere usata per il trattamento orizzontale del contenitore come pure come codice dell'iarda dell'iarda e come vari veicoli per la sostituzione, è un macchinario multiuso. Nel trasportare orizzontalmente, la velocità è generalmente 23 km/ora; Fino a 32 chilometri. È caratterizzata da buona mobilità e dal piccolo raggio dell'oscillazione del veicolo; Ci sono doppi, di tre e della quattro-fila inter-trasporti singoli, con la capacità del mucchio. L'illustrazione indica che i veicoli a un solo strato del inter-trasporto pricipalmente sono utilizzati per il trattamento orizzontale, non può essere contenitori impilati, ma può essere sostituita sull'automobile del telaio o i veicoli ferroviari, la sua stabilità è migliori, la velocità possono essere migliorati.
Caratteristiche
1. Tipo del dente: Dente elicoidale
2. sopportare carico: carico leggero
3. tipo di azionamento: Azionamento del motore
4. modulo: 5/3.75
5. numero degli alberi a vite continua: 1
6. rapporto di marce: 85: 1
7. efficienza: 40%
8. ingranaggi autobloccanti: SÌ
9 pesi: 63 chilogrammi
Inclinazione della coppia di torsione di momento: Questa coppia di torsione è il carico di gravità moltiplicato per la distanza fra la posizione del carico ed il centro del cuscinetto di vuotamento. Se la coppia di torsione reale è maggior della coppia di torsione di inclinazione stimata di momento, l'azionamento di vuotamento sarà capovolto.
Carico radiale: Il verticale del carico all'asse del cuscinetto di vuotamento
Carico assiale: Il parallelo del carico all'asse del cuscinetto di vuotamento
Tenuta della coppia di torsione: È la coppia di torsione inversa. Quando l'azionamento sta girando inverso e le parti non sono danneggiate, la coppia di torsione massima raggiunta è chiamata tenere la coppia di torsione, inoltre è veduta come coppia di torsione rotta.
Autobloccante: Soltanto quando c'è carico, l'azionamento di vuotamento non può invertire gira e così chiamato autobloccante.
Dati tecnici
Modello Performance Parameters del Se | ||||||||||||
Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (N.m) | TiltingTorque (N.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Effeciency | Precisione (grado) | IP | Impiegati lavoranti. (℃) | Autobloccante | Peso (chilogrammi) |
1" | 400 | 1000 | 1800 | 22 | 12 | 28:1 | 43% | ≤0.1 | 66 | -30~+120 | Sì | 6 |
3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 43% | ≤0.1 | 66 | -30~+120 | Sì | 8 |
5" | 800 | 6000 | 4700 | 68 | 27 | 37:1 | 43% | ≤0.1 | 66 | -30~+120 | Sì | 12 |
7" | 2000 | 13500 | 7100 | 132 | 58 | 57:1 | 43% | ≤0.1 | 66 | -30~+120 | Sì | 21 |
9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 43% | ≤0.1 | 66 | -30~+120 | Sì | 49 |
12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 43% | ≤0.1 | 66 | -30~+120 | Sì | 61 |
14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 43% | ≤0.1 | 66 | -30~+120 | Sì | 63 |
17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 43% | ≤0.1 | 66 | -30~+120 | Sì | 105 |
21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 43% | ≤0.1 | 66 | -30~+120 | Sì | 149 |
25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 43% | ≤0.1 | 66 | -30~+120 | Sì | 204 |
Servizi su misura
1. progettazione speciale basata sulle applicazioni e sui progetti differenti
2. i tipi differenti di motori hanno potuto essere abbinati, quali i motori idraulici, i motori passo a passo, i motori elettrici ecc.
3. i colori differenti sono disponibile basati sul codice di RAL; il nostro colore standard è RAL 9006.
