Fornitura degli azionamenti innovatori e redditizi di vuotamento
Luogo di origine: | Cina |
Marca: | HangTuo |
Certificazione: | CE, ISO9001 |
Numero di modello: | SE3» |
Quantità di ordine minimo: | 1 pezzo |
---|---|
Prezzo: | USD 200~300/ pc |
Imballaggi particolari: | contenitore di compensato |
Tempi di consegna: | 15~45 giorni |
Termini di pagamento: | L/C, T/T, Western Union |
Capacità di alimentazione: | 2000 pc al mese |
Modello: | SE3 | Tipo: | Verme ed ingranaggio |
---|---|---|---|
Colore: | Come richiesto | Rapporto di marce: | 31:1 |
OEM: | Disponibile | Materiale: | Quarto e 42CRMO |
Certificato: | ISO9001, CE | Pittura: | Disponibile |
Evidenziare: | Cambio dell'azionamento di pantano SE3,cambio dell'azionamento di pantano di protezione iP66,Azionamento di pantano della busta dell'ingranaggio a vite |

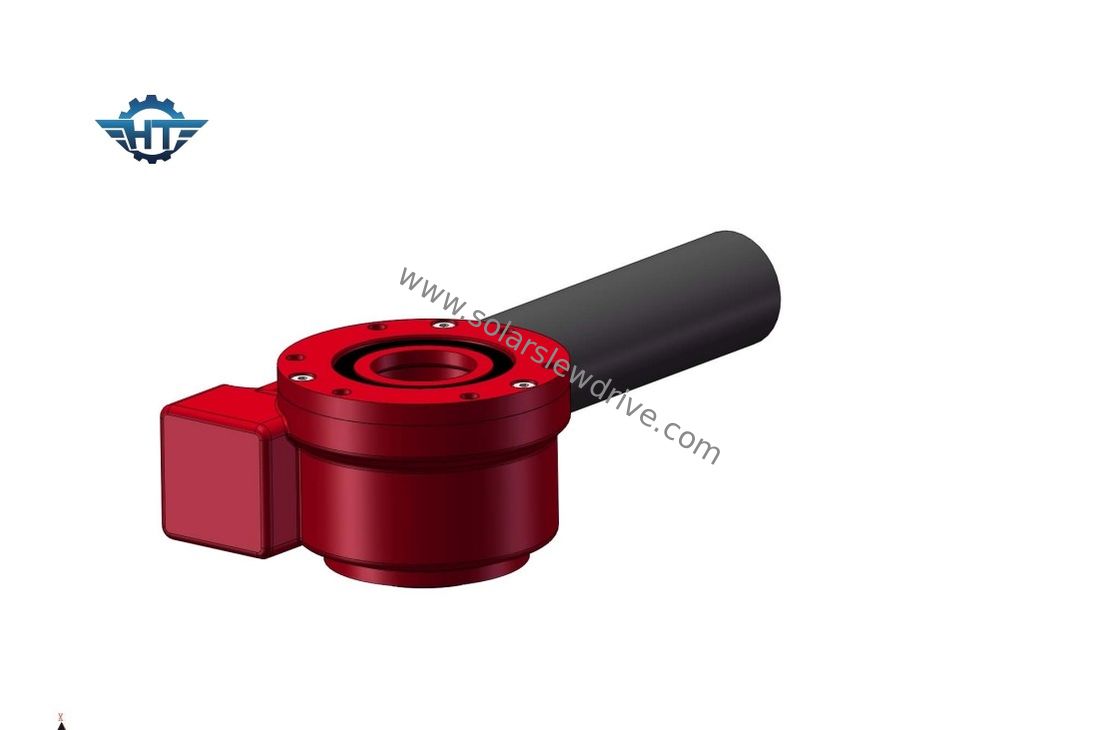

Azionamento solare di pantano della busta dell'ingranaggio a vite SE3 con protezione IP66 per il sistema di tracciamento solare all'aperto
Descrizione dell'azionamento di vuotamento dell'ingranaggio a vite
Poichè la tecnologia è migliorato, gli azionamenti di vuotamento stanno usando così la tecnologia del verme della clessidra, in cui il verme è modellato per impegnare più denti nell'ingranaggio, la coppia di torsione imporved ed il contraccolpo è diminuito.
Risultati aumentati di questo impegno del dente nella maggiori forza, efficienza e durevolezza. L'azionamento di vuotamento usa la tecnologia standard del verme in cui il verme sull'orizzontale, il rapporto della velocità dell'asse dipende dalla relazione fra il numero dei fili sul verme ed il numero dei denti nell'ingranaggio a vite.
Prestazione della serie del Se
Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Tenendo coppia di torsione (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Sì | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Sì | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Sì | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Sì | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Sì | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sì | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Sì | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Sì | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Sì | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sì | 204 |
Installazione dell'azionamento di pantano
1.Clean la struttura di montaggio, per esempio dalla saldatura, dalla galvanizzazione, dai residui, dalla sporcizia, ecc.
2.Lift l'azionamento di pantano con i perni ad occhio.
l'azionamento di pantano 3.The sarà montato nello stato scarico.
la procedura seguente 4.The sarà seguita per evitare le deviazioni fra il bullone che stringe le forze.
liquido della serratura del filo 5.Apply ai fili.
liquido della serratura del filo 6.Lay sulla lacuna del filo che richiede le parti adattantesi completamente.
7.Preload i bulloni di traverso. Vedi il modello generale nello schizzo qui sotto come dei bulloni ottenere di traverso la coppia di torsione nella sequenza. Inizio con l'anello interno o esterno. Faccia di traverso torqueing di tutti i bulloni a 30% di coppia di serraggio. Poi ripeti di traverso la coppia di torsione a 80% di coppia di serraggio. Infine di traverso serrare a 100% della coppia di serraggio.
Ci sono molte applicazioni dove un azionamento rotatorio può essere usato, primarie perché è ben adattato per le applicazioni che richiedono il carico di mantenere il potere e la coppia di torsione rotazionale.
Le applicazioni tipiche dell'azionamento dell'oscillazione includono, ma non sono limitate a:
inseguitore 1.Solar
turbine 2.Wind
ascensore 3.Men's
macchinario 4.Hydraulic
5.Telehandler
6.Excavator
7.Lift
8.Crane
attrezzatura 9.Drilling
attrezzatura 10.Military
