Fornitura degli azionamenti innovatori e redditizi di vuotamento
 |
| Luogo di origine: | La Cina |
| Marca: | HangTuo |
| Certificazione: | CE, ISO9001 |
| Numero di modello: | VE7» |
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Prezzo: | USD 280~504 / pc |
| Imballaggi particolari: | contenitore di compensato |
| Tempi di consegna: | 15~45 giorni |
| Termini di pagamento: | L/C, T/T, Western Union |
| Capacità di alimentazione: | 2000 pc al mese |
| Materiale: | 50Mn, 42CrMo | Modello: | VE7» |
|---|---|---|---|
| Rapporto di marce: | 57:1 | Max Rated Output Torque: | 5060 nanometro |
| Tenuta della coppia di torsione: | 40.000 nanometro | Inclinazione della coppia di torsione: | 5.000 nanometro |
| Efficienza: | 40% | Colore standard: | RAL 9006 |
| Evidenziare: | Cambio verticale di pantano della busta,Cambio di pantano VE7,Auto che chiude il cambio a chiave dell'azionamento di pantano |
||

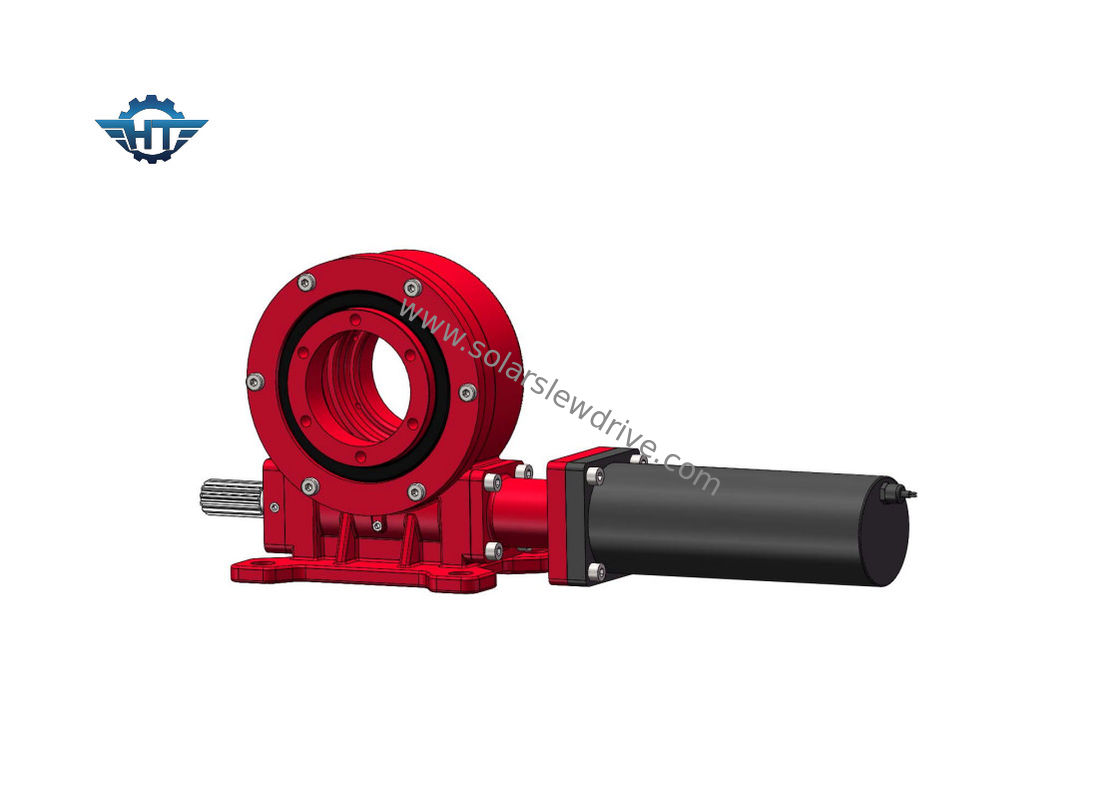

Motore verticale del cambio del verme dell'azionamento di pantano della busta del CE per l'inseguitore solare
Descrizione su ordinazione dell'azionamento di vuotamento dell'ingranaggio a vite
Il nostro azionamento di vuotamento può sopportare simultaneamente gli effetti di forza assiale, forza radiale e momento della inclinazione, dalla componente del centro degli azionamenti di vuotamento per adottare per avvolgere il wrom ed il multi contatto di dente. Rispetto ai prodotti tradizionali di vuotamento, i nostri prodotti hanno le caratteristiche di installazione semplice, di manutenzione facile e dello spazio di risparmio dell'installazione in maggior misura.
Vantaggi
1. Alta coppia di torsione backholding per migliorare la sicurezza del sistema di tracciamento solare
2. 360 gradi o gamma girante di grado +60~-60, o come richiesta dei clienti
3. Avvolgimento dell'interno dell'ingranaggio a vite continua
4. Multi contatto di dente per assicurare alto carico
5. Funzione autobloccante
Dati tecnici dell'azionamento di vuotamento della VE
| Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Tenendo coppia di torsione (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Sì | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sì | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Sì | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Sì | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Sì | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sì | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sì | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sì | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sì | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sì | 251 |
Servizi su misura
1. Progettazione speciale basata sulle applicazioni e sui progetti differenti
2. i tipi differenti di motori hanno potuto essere abbinati, quali i motori idraulici, i motori passo a passo, i motori elettrici ecc.
3. i colori differenti sono disponibile basati sul codice di RAL; il nostro colore standard è RAL 9006.
Glossario di Paramaters chiave
Inclinazione della coppia di torsione di momento: Questa coppia di torsione è il carico di gravità moltiplicato per la distanza fra la posizione del carico ed il centro del cuscinetto di vuotamento. Se la coppia di torsione reale è maggior della coppia di torsione di inclinazione stimata di momento, l'azionamento di vuotamento sarà capovolto.
Carico radiale: Il verticale del carico all'asse del cuscinetto di vuotamento
Carico assiale: Il parallelo del carico all'asse del cuscinetto di vuotamento
Tenuta della coppia di torsione: È la coppia di torsione inversa. Quando l'azionamento sta girando inverso e le parti non sono danneggiate, la coppia di torsione massima raggiunta è chiamata tenere la coppia di torsione, inoltre è veduta come coppia di torsione rotta.
Autobloccante: Soltanto quando c'è carico, l'azionamento di vuotamento non può invertire gira e così chiamato autobloccante.
