Fornitura degli azionamenti innovatori e redditizi di vuotamento
 |
| Luogo di origine: | La CINA |
| Marca: | HANGTUO |
| Certificazione: | CE, ISO9001 |
| Numero di modello: | VE9 |
| Quantità di ordine minimo: | 1 PC |
|---|---|
| Prezzo: | 200~380 USD/PC |
| Imballaggi particolari: | CONTENITORE DI COMPENSATO |
| Tempi di consegna: | 15~30 GIORNI |
| Capacità di alimentazione: | 12000 PCS/YEAR |
| Gamma di vuotamento: | ° di ±60° /360 | Materiale: | 42CRMN o 50Mn |
|---|---|---|---|
| Applicazione: | Sistema di energia solare | Garanzia: | 10 anni |
| Colore: | Cliente richiesto | Dimensione: | A 3 pollici - a 25 pollici |
| Motore: | 24VDC/220VAC | Caratteristica: | Lunga vita |
| Evidenziare: | Azionamento di pantano dell'ingranaggio a vite di CSP,azionamento di pantano dell'ingranaggio a vite 50Mn,Doppio di CSP che avvolge il cambio dell'azionamento di pantano |
||

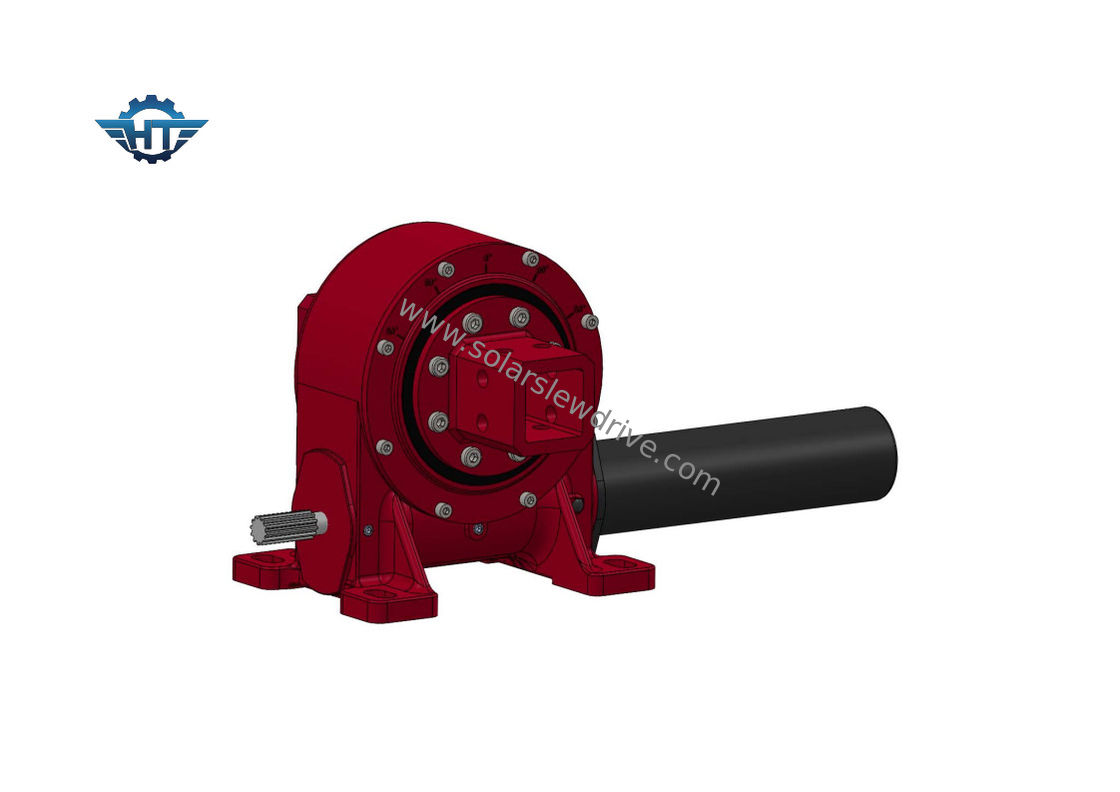

Il doppio ingranaggio a vite dell'avvolgimento ha ucciso l'azionamento con il motore innestato per il sistema di tracciamento del pannello solare
Descrizione dell'azionamento di pantano dell'ingranaggio a vite
Il doppio ingranaggio a vite verticale dell'avvolgimento ha ucciso l'azionamento con le domande del cambio planetario pricipalmente di sistema di tracciamento del pannello solare, particolarmente in sistema di tracciamento solare di singolo asse orizzontale. È inoltre ampiamente usato in CSP, tale noi fresnel, torre del calore, ecc. parabolico.
Il doppio azionamento orizzontale di pantano dell'ingranaggio a vite dell'avvolgimento, come il suo nome, è installato orizzontalmente, pricipalmente si applica in gru dell'argano, la gru dello slewingdeck, la progettazione dell'argano della gru, azionamento dell'oscillazione dell'escavatore. Il nostro piccolo azionamento unico di vuotamento del contraccolpo può anche essere utilizzato nei campi di alta precisione tali noi antenna, satellite, tavola di vuotamento, piatti ......
Il principio di funzionamento del cambio di riduzione dell'ingranaggio planetario si rende per l'orso solare dell'inseguitore un grande carico radiale dovuto la distribuzione proporzionata di coppia di torsione. Che cosa è più, i nostri azionamenti di vuotamento ha configurazioni idrauliche del motore. Facciamo tutta la dimensione del cambio di pantano di serie rispondere all'esigenza differente dei clienti.
Caratteristiche
1. Giri ±60°, interno di arresto duro per assicurare la sicurezza di sistema
2. Colleghi un motore di azionamento dalla sinistra, destra o nel mezzo
3. Lo spazio già è fissato dal produttore prima della fabbrica, in modo da da nessuna necessità regolarla quando installazione
4. Il grasso era stato riempito prima della fabbrica, appena ha bisogno della ricarica ogni 5 anni
4. Installazione semplice e manutenzione bassa
5. Progettazione compatta ed economia di spazio
6. L'ingranaggio è autobloccante, in modo da nessun bisogno del freno supplementare
7. Metodo facile e fluente di iniziare e di fermata
8. Alta coppia di torsione di inclinazione e coppia di torsione backholding per migliorare sicurezza nell'ambito dell'ambiente duro
Parametri di prestazione verticali dell'azionamento di pantano
| Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Tenendo coppia di torsione (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Sì | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sì | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Sì | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Sì | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Sì | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sì | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sì | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sì | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sì | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sì | 251 |
Imballaggio
Imballaggio interno: film plastico antiruggine; sacchetti di plastica di vuoto.
Imballaggio esterno: cartone duro; caso di legno; pallet di legno.
Termine di spedizione: da preciso; da aria; per terra; dal mare.
