Fornitura degli azionamenti innovatori e redditizi di vuotamento
 |
| Marca: | HangTuo |
| Certificazione: | CE, ISO9001 |
| Numero di modello: | VE3» |
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Prezzo: | USD 120~504 / pc |
| Imballaggi particolari: | contenitore di compensato |
| Tempi di consegna: | 15~45 giorni |
| Termini di pagamento: | L/C, T/T, Western Union |
| Capacità di alimentazione: | 2000 pc al mese |
| Luogo di origine: | Changzhou, Cina | Materiale: | 50Mn, 42CrMo |
|---|---|---|---|
| Modello: | VE3» | Rapporto di marce: | 31:1 |
| Efficienza: | 40% | Colore: | Come richiesto |
| Applicazione dell'azionamento di vuotamento: | Inseguitore del pannello solare | Motore di vuotamento: | Motore 24VDC |
| Garanzia: | 5~10 anni | Vita del campo: | 30 anni |
| Sito dell'installazione: | Campo aperto, tetto piano | Caratteristica: | Sicuro |
| Evidenziare: | Dispositivo d'inseguimento solare di vuotamento VE3,dispositivo d'inseguimento solare di vuotamento 42CrMo,Dispositivo solare di vuotamento del motore 24VDC |
||

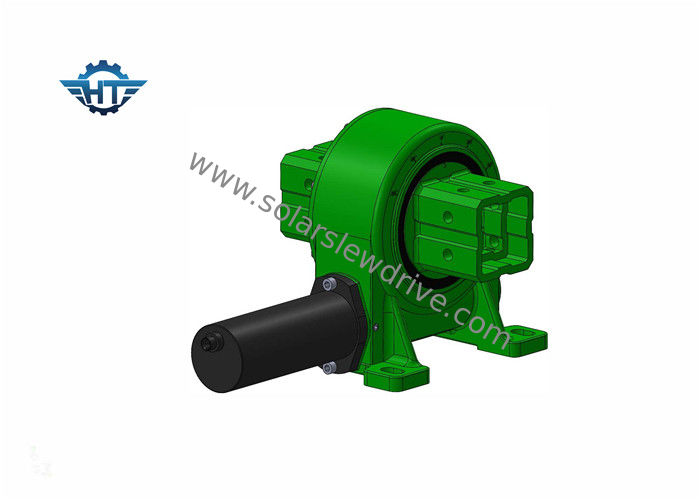

Piccolo dispositivo di vuotamento di singolo asse VE3 per il sistema di tracciamento solare di singolo asse
L'azionamento di vuotamento è un nuovo tipo di prodotto della trasmissione, può girare un onere gravoso con molto un a bassa velocità. È composto solitamente di verme, di ingranaggio, di alloggio, di motore e di altre componenti. Poiché le componenti del centro sono i hourgalss verme ed ingranaggio, possono resistere simultaneamente alle forze assiali, alle forze radiali ed a capovolgere i momenti. Rispetto ai prodotti rotatori tradizionali, il nuovo azionamento di vuotamento caratterizza l'installazione facile, il mantenimento facile e un maggior grado di spazio dell'installazione.
Parametri di prestazione delle serie della VE
| Modello | Rapporto | Coppia di torsione della potenza nominale | Inclinazione della coppia di torsione | Carico assiale | Carico radiale | Tenuta della coppia di torsione | Efficienza | Precisione | Autobloccante | Peso |
| N.m | N.m | kN | kN | N.m | grado | Sì | chilogrammo | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Sì | 13 |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Sì | 18 |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Sì | 28 |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Sì | 35 |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Sì | 51 |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Sì | 61 |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Sì | 78 |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Sì | 105 |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Sì | 185 |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Sì | 244 |
Azionamento raccomandato di vuotamento
| Azionamento d'abitazione incluso di vuotamento | SE1 | SE3 | SE5 | SE7 | SE9 | SE12 | SE14 | SE21 |
| Azionamento d'abitazione incluso preciso di vuotamento | ZE3 | ZE5 | ZE7 | ZE9 | ||||
| Azionamento di vuotamento dell'ingranaggio a vite | WE1 | WE3 | WE5 | WE7 | WE9 | |||
| Azionamenti doppi di vuotamento di asse | SDE3 | ZDE3 | SDE5 | ZDE5 | SDE7 | ZDE7 | ||
| Azionamento incluso di vuotamento di verticale | VE3 | VE5 | VE6 | VE7 | VE9 | VE12 |
Motore di CC
1. Adotti la struttura portante doppia per l'albero di uscita in moda da aumentare la coppia di torsione massima del cambio molto.
2. Esponga al sole la ruota e la ruota planetaria è collegata dalla scanalatura che aumentano la coppia di torsione massima del cambio ed allungano la vita.
3. Utilizziamo l'ingranaggio elicoidale alla fase dell'input che rendono al rumore il anf basso fatto funzionare uniformemente nell'alta velocità. L'anello interno dell'ingranaggio è separato in moda da poterci fare noi più rapporto e la progettazione sia flessibile. Il cambio ed il motore sono posizionati da una correzione della cucitura dalla vite in assiali che aumentano la precisione di corrispondenza e riducono il rumore.
4. Usiamo il supporto del matterello dentro il matterello planetario di uso di wheel.we che frantuma invece di scivolamento frantumando così la durata del cambio siamo molto più lunghi.
5. Doppia struttura portante; Molatura interna sul foro interno degli ingranaggi planetari che rendono alla rotondità alesata interna di meno di 0.003mm; correndo rotolando invece di fare scorrere; Raschio di superficie di precisione dell'ingranaggio HRC60; L'adozione di tutti questi technoligies assicura il funzionamento calmo e costante eccellente e un tempo di lunga vita oltre 10000 ore.
