Fornitura degli azionamenti innovatori e redditizi di vuotamento
Luogo di origine: | La Cina |
Marca: | HangTuo |
Certificazione: | CE, ISO9001 |
Numero di modello: | VE9 |
Quantità di ordine minimo: | 1 pezzo |
---|---|
Prezzo: | USD 360/ pc |
Imballaggi particolari: | contenitore di compensato |
Tempi di consegna: | 15~45 giorni |
Termini di pagamento: | L/C, T/T, Western Union |
Capacità di alimentazione: | 500 pc al mese |
Rapporto: | 61 - 1 cambio | Materiale: | 50Mn, 42CrMo |
---|---|---|---|
Caratteristica: | Chiusura del meccanismo a chiave di ingranaggio | Certificato: | ISO9001, CE |
Driver: | 12/24VDC | Manutenzione: | Ogni 5 anni |
Colore: | Come richiesto | Origine: | Changzhou, Cina |
Evidenziare: | Chiusura dell'azionamento a chiave dell'anello di vuotamento del meccanismo di ingranaggio,azionamento dell'anello di vuotamento 42CrMo,Azionamento elettrico di pantano 24VDC |

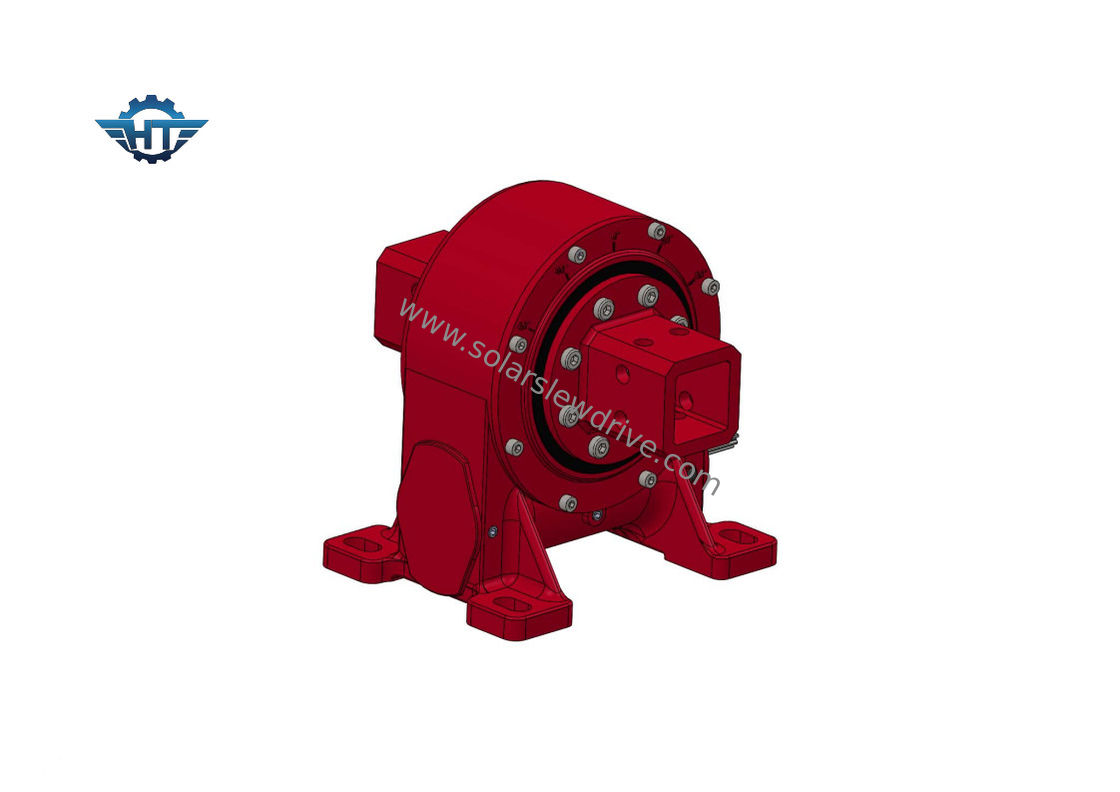

Azionamento di vuotamento del cambio del verme del compatto VE9 per l'inseguitore solare di asse
Descrizione compatta del cambio del verme
Consegna credibile – più ordina la nave in 15 giorni o di meno, per le stagioni occupate, in 30 giorni
Supporto tecnico – gli ingegneri stanno facendo una pausa per aiutare
Azionamenti di alta qualità di vuotamento ad un prezzo giusto – facciamo la nostra propria incontrarci fabbrica con i prodotti o superare la qualità tutti i marche e noi importanti userà i metodi di spedizione economici basati sugli ordini differenti per tenervi all'interno del bilancio
I funzionamento & le Manutenzione-operazioni e la manutenzione è facili ed abbassano la vostra tassa
L'ingranaggio a vite VE9 mette la scheda di dati
Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Tenendo coppia di torsione (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Autobloccante | Peso (chilogrammi) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | Sì | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | Sì | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | Sì | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | Sì | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | Sì | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | Sì | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | Sì | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | Sì | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | Sì | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | Sì | 251 |
Installazione
1. Preparazione
1,1 controlli l'azionamento di pantano per vedere se c'è danno fisico.
1,2 superfici portanti pulite
2. Bulloni di attacco
Come il produttore del cambio, non forniamo, autorizzare o raccomandare i fermi di montaggio ha usato. Prenda prego la grande cura nella precisazione del questo oggetto che attaccherà il nostro prodotto al vostro.
Le dimensioni, il numero e le qualità prescritti saranno usati.
Il rapporto della presa (lunghezza della presa al diametro del bullone) sarà osservato, da ≥1.5 minimo a ≤2. massimo.
I bulloni con un'asse completamente infilata dovrebbero essere non ammissibili.
Ha ucciso la funzione dell'azionamento, durata della vita e la durevolezza del collegamento di bullone è colpita nel caso di mancanza di conformità.
Usi le rondelle piane della scelta appropriata di forza e di dimensione delle coppie di serraggio in moda da non oltrepassare la pressione interfacciale ammissibile.
I bulloni di attacco sono in casi normali assicurati adeguatamente dal precaricamento corretto.
Avviso: Uso degli anelli spaccati, delle rondelle spaccate, ecc. non ammissibili.
La coppia di serraggio e l'iniziale precarica per i bulloni di attacco.
Coppia di serraggio |
Dimensione di attacco bullone |
|||||
Classe |
M6 (1/4-20UNC) |
M8 (5/16-18UNC) |
M10 (3/8-16UNC) |
M12 (7/16-14UNC) |
M16 (5/8-11UNC) |
M20 (3/4-10UNC) |
Classe 8,8 | 10,2 N.M | 24,7 N.M | 49 N.M | 85,5 N.M | 212,2 N.M | 414 N.M |
Classe 10,9 | 14,3 N.M | 34,8 N.M | 68,9 N.M | 120,2 N.M | 298,4 N.M | 582,1 N.M |
Classe 12,9 | 17,2 N.M | 41,7 N.M | 82,7 N.M | 144,2 N.M | 358,1 N.M |
689,5 N.M |
