Fornitura degli azionamenti innovatori e redditizi di vuotamento
 |
| Luogo di origine: | La Cina |
| Marca: | HangTuo |
| Certificazione: | CE, ISO9001 |
| Numero di modello: | VE9 |
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Prezzo: | USD 280~504 / pc |
| Imballaggi particolari: | contenitore di compensato |
| Tempi di consegna: | 15~45 giorni |
| Termini di pagamento: | L/C, T/T, Western Union |
| Capacità di alimentazione: | 2000 pc al mese |
| Tipo: | Azionamento di vuotamento | Luogo d'origine: | Changzhou, Cina (continente) |
|---|---|---|---|
| Motore: | Motore senza spazzola di CC | Caratteristica: | Completamente incluso |
| Materiale: | 42CrMo o 50Mn | Garanzia: | 5~10 anni |
| Dimensione: | 3 pollici ad a 25 pollici | Applicazione: | Sistema di energia solare |
| Evidenziare: | Cambio dell'azionamento di pantano del compatto VE9,cambio dell'azionamento di pantano del riduttore 24V,cambio a energia solare dell'azionamento di pantano |
||

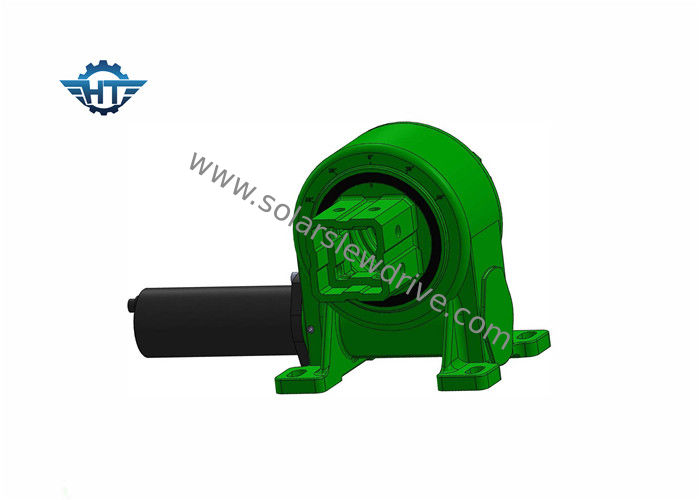

Azionamento di vuotamento del cambio del verme del compatto VE9 con il riduttore del cambio 24V per energia solare
Descrizione dell'azionamento di pantano dell'ingranaggio a vite della clessidra
Un azionamento di pantano è destinato per trattare i carichi radiali o assiali facendo uso di alta coppia di torsione rotazionale. L'attrezzatura per estrazione mineraria, costruzione, lavorazione dei metalli, energia solare di PV, ha concentrato l'energia solare ed altre applicazioni che richiedono la forza inesorabile combinata con precisione impeccabile per usare la tecnologia di vuotamento per la sicurezza e l'accuratezza.
Singolo azionamento di pantano di asse utilizzato nel singolo sistema di tracciamento piano di asse, che il sostegno è una disposizione nord-sud, sistema di tracciamento est-ovest. Secondo l'algoritmo astronomico, l'azionamento di pantano determinato dal motore sopporterà l'alta coppia di torsione per determinare l'intero sistema, di modo che il sistema può seguire l'azimut del sole, il più distante possibile per migliorare il sole sulla superficie dell'irradiamento fotovoltaico del modulo e per aumentare così la produzione di energia.
Ciò pricipalmente è basata per principio di progettazione del sistema di tracciamento, dovuto l'impatto della rotazione della terra, per una posizione fissa sulla terra, il ciclo del sole durante tutto l'anno, il suo angolo dell'illuminazione inoltre costantemente sta cambiando. Il sistema di tracciamento solare è installato per tenere i pannelli solari fino alla pista il sole e per aumentare la quantità di radiazione solare ricevuta tramite i generatori solari, quindi aumentanti la capacità globale dei sistemi fotovoltaici solari della produzione di energia.
Il cambio del verme della VE ha ucciso i dati tecnici dell'azionamento
| Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Tenendo coppia di torsione (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Sì | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sì | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Sì | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Sì | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Sì | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sì | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sì | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sì | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sì | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sì | 251 |
Dati del motore
Tensione nominale V/DC: 24vdc
Velocità a vuoto RPM: 1200±10%
A corrente a vuoto: <0>
Coppia di torsione stimata N.M: 0,12
Velocità RPM: 800±10%
Carico A corrente: <1A
Potere stimato W: <10W
Parametro di uscita dell'ingranaggio:
Rapporto di velocità: 399:1
Coppia di torsione N.M della potenza nominale: 32
Velocità RPM dell'uscita: 2±0.5
Uscita di Corridoio: 2
Tipo di Corridoio: 40F/39
Corridoio la tensione in ingresso V: 5~24
Il cavo definisce:
1. Rosso spesso: Motore +
2. Il nero spesso: Motore -
3. Verde giallo: Terra
4. Giallo sottile: corridoio B
5. Rosso sottile: corridoio +24V
6. Il nero sottile: terra del corridoio
7. Verde sottile: corridoio A
Dimensioni
