Fornitura degli azionamenti innovatori e redditizi di vuotamento
 |
| Luogo di origine: | La Cina |
| Marca: | HANGTUO |
| Certificazione: | CE, ISO9001 |
| Numero di modello: | VE5 |
| Quantità di ordine minimo: | 1 PC |
|---|---|
| Prezzo: | 145~226 USD/PC |
| Imballaggi particolari: | CONTENITORE DI COMPENSATO |
| Tempi di consegna: | 15~30 giorni |
| Capacità di alimentazione: | 12000 PCS/YEAR |
| Riduttore e motore: | VE5 e 24V | Materiale: | 42CRMN o 50Mn |
|---|---|---|---|
| Applicazione: | Localizzatore di pannelli solari | Garanzia: | 5~10 anni |
| Colore: | Come richiesto | Dimensione: | Da 3 a 25 pollici |
| Modulo: | Modulo ingranaggio a vite senza fine | Caratteristica: | IP66, lunga durata |
| Evidenziare: | Singolo cambio dell'azionamento di pantano di asse,Cambio basso dell'azionamento di pantano del contraccolpo,Cambio basso di vuotamento del contraccolpo |
||

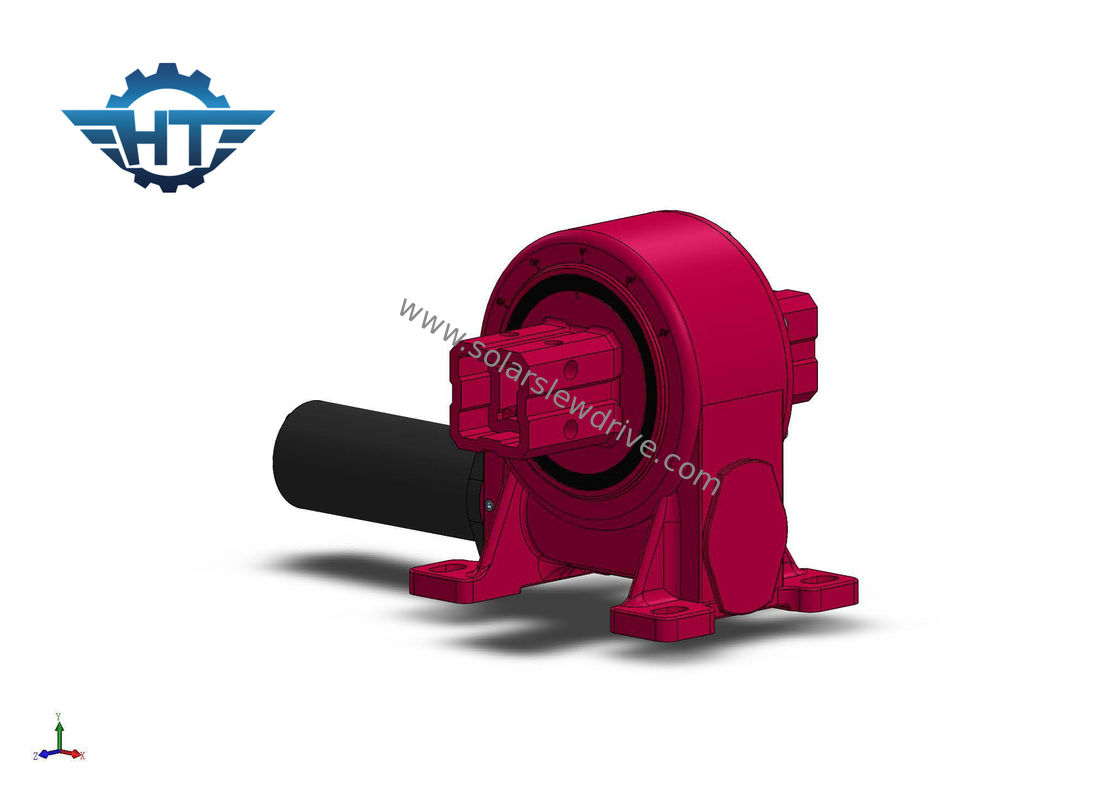

Asse solare dell'azionamento di pantano dell'inseguitore di singolo asse VE5 con il cambio planetario del contraccolpo basso
Ha ucciso la descrizione dell'azionamento
Gli azionamenti di vuotamento sono ampiamente usati in sistema di tracciamento del sole. L'inseguimento fotovoltaico della centrale elettrica comprende il legame piano di unico asse, il legame obliquo di unico asse, l'unico asse obliquo ed il sistema di tracciamento di due-asse.
Le applicazioni degli azionamenti di vuotamento
1. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21 per il singolo legame piano di asse. Questo genere di sistema è adatto a latitudini inferiore a 30 gradi e pendii di messa a terra meno di 12 gradi.
2. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, azionamento di vuotamento SE21 per il singolo legame obliquo di asse. Questo genere di è adatto a sistemi medi alle alte latitudini, la terra deve essere approssimativamente piano.
3. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21, VE1, VE3, VE5, VE7, VE8, azionamenti di vuotamento VE9 per l'unità obliqua di unico asse. Questo genere di sistema è adatto a medium alle alte latitudini.
4. SDE1, SDE3, SDE5, SDE7, SDE9, SDE12, SDE17, azionamento di vuotamento SDE21 per il sistema di tracciamento solare doppio. Questo genere di sistemi è adatto a tutto il genere di landform.
Caratteristiche
1. Giri da 0~180°
2. Colleghi un motore di azionamento a sinistra o la destra
3. il grasso era stato riempito prima della fabbrica
4. Installazione semplice
5. Utilizzazione razionale dello spazio
6. L'ingranaggio è autobloccante; quindi un freno non è necessario
7. Metodo facile e fluente di iniziare e di fermata
8. Alta coppia di torsione backholding, adatta ad installazione verticale
9. Manutenzione bassa
Parametri di prestazione verticali dell'azionamento di vuotamento di serie IP66 della VE
| Modello | Rapporto | Coppia di torsione della potenza nominale | Inclinazione della coppia di torsione | Carico assiale | Carico radiale | Tenuta della coppia di torsione | Efficienza | Precisione | Autobloccante | Peso |
| N.m | N.m | kN | kN | N.m | grado | Sì | chilogrammo | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Sì | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Sì | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Sì | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Sì | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Sì | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Sì | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Sì | 78 chilogrammi |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Sì | 105 chilogrammi |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Sì | 185 chilogrammi |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Sì | 244 chilogrammi |
