Fornitura degli azionamenti innovatori e redditizi di vuotamento
Luogo di origine: | La Cina |
Marca: | HangTuo |
Certificazione: | CE, ISO9001 |
Numero di modello: | VE7» |
Quantità di ordine minimo: | 1 pezzo |
---|---|
Prezzo: | USD 280~504 / pc |
Imballaggi particolari: | Contenitore di compensato |
Tempi di consegna: | 15~45 giorni |
Termini di pagamento: | L/C, T/T, Western Union |
Capacità di alimentazione: | 2000 pc al mese |
Materiale: | 50Mn, 42CrMo | Applicazione: | Inseguitori solari di singolo asse orizzontale |
---|---|---|---|
Rapporto di marce: | 57:1 | Coppia di uscita nominale massima: | 5060 Nm |
Tenuta della coppia di torsione: | 40.000 Nm | Inclinazione della coppia di torsione: | 5.000 nanometro |
Efficienza: | 40% | Colore standard: | RAL 9006 |
Evidenziare: | Ha ucciso il cambio dell'azionamento per gli inseguitori solari orizzontali,singolo cambio dell'azionamento di pantano di asse 50Mn,Cambio dell'azionamento di pantano della busta |

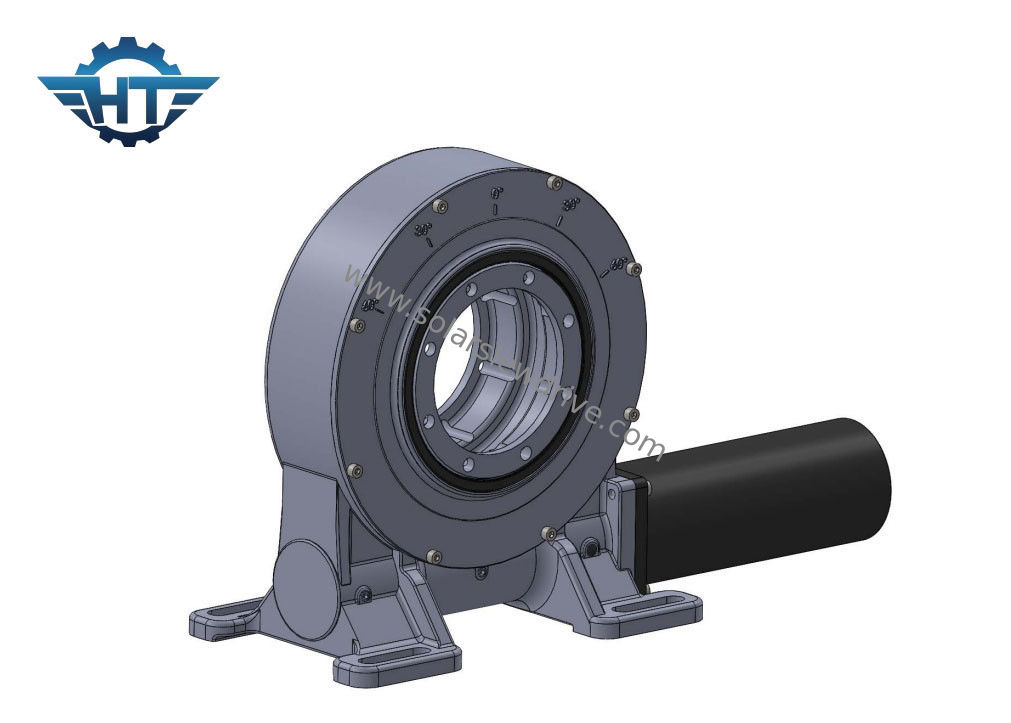

Cambio verticale a 9 pollici di pantano della busta per gli inseguitori solari di singolo asse orizzontale
Descrizione verticale del cambio di pantano della busta
Il nostro azionamento di vuotamento può sopportare simultaneamente gli effetti di forza assiale, forza radiale e momento della inclinazione, dalla componente del centro degli azionamenti di vuotamento per adottare per avvolgere il wrom ed il multi contatto di dente. Rispetto ai prodotti tradizionali di vuotamento, i nostri prodotti hanno le caratteristiche di installazione semplice, di manutenzione facile e dello spazio di risparmio dell'installazione in maggior misura.
Secondo l'apertura del meccanismo di trasmissione dell'azionamento di vuotamento, l'azionamento di vuotamento può essere diviso in tipo aperto ed in tipo chiuso. Solitamente, il tipo aperto struttura principalmente è utilizzato nelle applicazioni dove l'ambiente è troppo duro e la manutenzione ed il ciclo di manutenzione è brevi ed il tipo aperto struttura è più conveniente per le parti. ispezione, manutenzione e manutenzione e sostituzione più conveniente. D'altra parte, dove le condizioni ambientali non cambiano molto ed il livello dell'inquinamento ambientale è sotto il di livello medio, la struttura chiusa può fornire un ciclo di vita più lungo di manutenzione.
Dati tecnici dell'azionamento di vuotamento della VE
Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Tenendo coppia di torsione (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Sì | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sì | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Sì | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Sì | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Sì | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sì | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sì | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sì | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sì | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sì | 251 |
Servizi su misura
1. Progettazione speciale basata sulle applicazioni e sui progetti differenti
2. i tipi differenti di motori hanno potuto essere abbinati, quali i motori idraulici, i motori passo a passo, i motori elettrici ecc.
3. i colori differenti sono disponibile basati sul codice di RAL; il nostro colore standard è RAL 9006.
Glossario di Paramaters chiave
Inclinazione della coppia di torsione di momento: Questa coppia di torsione è il carico di gravità moltiplicato per la distanza fra la posizione del carico ed il centro del cuscinetto di vuotamento. Se la coppia di torsione reale è maggior della coppia di torsione di inclinazione stimata di momento, l'azionamento di vuotamento sarà capovolto.
Carico radiale: Il verticale del carico all'asse del cuscinetto di vuotamento
Carico assiale: Il parallelo del carico all'asse del cuscinetto di vuotamento
Tenuta della coppia di torsione: È la coppia di torsione inversa. Quando l'azionamento sta girando inverso e le parti non sono danneggiate, la coppia di torsione massima raggiunta è chiamata tenere la coppia di torsione, inoltre è veduta come coppia di torsione rotta.
Autobloccante: Soltanto quando c'è carico, l'azionamento di vuotamento non può invertire gira e così chiamato autobloccante.
