Fornitura degli azionamenti innovatori e redditizi di vuotamento
Marca: | HangTuo |
Certificazione: | CE, ISO9001 |
Numero di modello: | SE9" |
Quantità di ordine minimo: | 1 pezzo |
---|---|
Prezzo: | USD 100~504 / pc |
Imballaggi particolari: | contenitore di compensato |
Tempi di consegna: | 15~45 giorni |
Termini di pagamento: | L/C, T/T, Western Union |
Capacità di alimentazione: | 2000 pc al mese |
Luogo di origine: | Changzhou, Cina | Modello: | 9 pollici |
---|---|---|---|
Rapporto di marce: | 61:1 | Efficienza: | 40% |
Tipo: | Orizzontale | Applicazione: | PV domestico che segue montaggio |
Servizio dell'OEM: | disponibile | Motore: | Motore a 24 V CC |
Evidenziare: | Cambio dell'azionamento di pantano di alta precisione,Anti cambio dell'azionamento di pantano della polvere,Ha ucciso il cambio dell'azionamento per la torre concentrata |

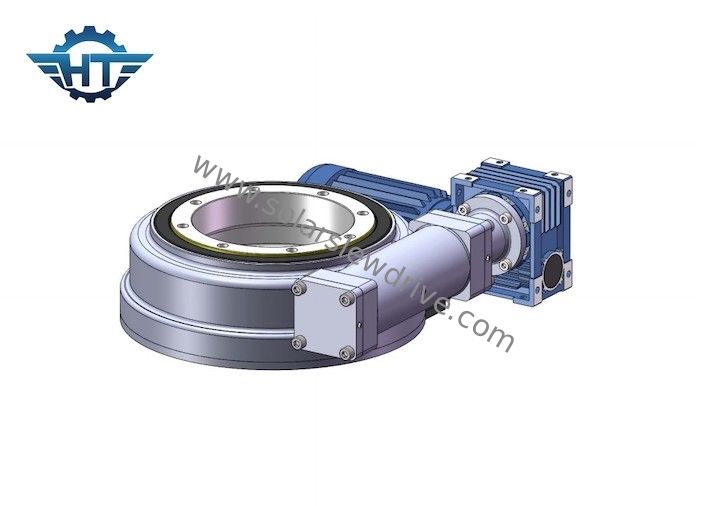

Anti cambio dell'azionamento di pantano della polvere di alta precisione per energia solare concentrata torre
Ha ucciso la descrizione del cambio dell'azionamento
Gli azionamenti dell'eliostato sono critici da elevarsi efficienza della centrale elettrica. In una pianta della torre CSP, decine di migliaia di eliostati concentrano la radiazione solare su un assorbitore del calore all'estremità della colonna d'assorbimento del calore per raccogliere la temperatura elevata e raccogliere il calore. Per assicurare la raccolta continua e stabile del calore, l'eliostato dovrebbe seguire sempre la posizione del sole e si muove nelle direzioni orizzontali del passo e di azimut (doppio-asse) tramite il dispositivo di trasmissione.
Organi di trasmissione comuni degli eliostati della torre---Riduttore rotatorio
Attualmente, l'organo di trasmissione più comune nel sistema dell'eliostato è il dispositivo ha chiamato il riduttore rotatorio secondo le indicazioni della figura qui sotto. Il riduttore rotatorio è guidato generalmente da un motore per determinare la rotazione dell'eliostato nella direzione biassiale. Come genere di macchinario di precisione, l'applicazione del riduttore rotatorio nell'industria termica solare della produzione di energia deve controllare l'accuratezza di inseguimento all'interno di 1mrad. L'ingranaggio a vite dell'doppio avvolgimento ha una grande area ingranante con la superficie del dente, il più alta precisione della trasmissione e la forte resistenza all'urto. Il suo tasso basso di usura può assicurare l'accuratezza e la vita nelle circostanze a lungo termine di uso ed è più adatto a regione di nord-ovest dove la stazione domestica di CSP è individuata. ambiente duro.
Nella centrale elettrica della torre, gli elementi motori nell'orientamento orizzontale principalmente usare il riduttore rotatorio, ma il beccheggio possono scegliere l'asta di spinta o il riduttore rotatorio.
Parametri degli azionamenti di vuotamento di serie del Se
Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Tenendo coppia di torsione (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Sì | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Sì | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Sì | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Sì | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Sì | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sì | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Sì | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Sì | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Sì | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sì | 204 |
Caratteristiche
1. Verme della clessidra per il contatto e la vita competitivi dell'ingranaggio e capacità di carico statico
2. livelli multipli di precisione: contraccolpo variabile per i bisogni differenti di applicazione
3. Materiale di riempimento standard del grasso e di sigillamento
4. grande progettazione della anti-polvere e dell'anti-acqua, IP66
5. Autobloccante, nessun bisogno della rottura
6. Avvolga il verme
7. applicazioni chiave: PV solare, piattaforme di lavoro aereo, gru del camion, Marine Cranes
