Fornitura degli azionamenti innovatori e redditizi di vuotamento
Luogo di origine: | La Cina |
Marca: | HangTuo |
Certificazione: | CE, ISO9001 |
Numero di modello: | VE7» |
Quantità di ordine minimo: | 1 pezzo |
---|---|
Prezzo: | USD 280~504 / pc |
Imballaggi particolari: | Contenitore di compensato |
Tempi di consegna: | 15~45 giorni |
Termini di pagamento: | L/C, T/T, Western Union |
Capacità di alimentazione: | 2000 pc al mese |
Materiale: | 50Mn, 42CrMo | Modello: | VE7» |
---|---|---|---|
Rapporto di marce: | 57:1 | Coppia di torsione della potenza nominale: | 1750 Nm |
Tenuta della coppia di torsione: | 13200 nanometro | Inclinazione della coppia di torsione: | 7000 nanometro |
Efficienza: | 40% | Colore standard: | RAL 9006 |
Evidenziare: | Singolo azionamento verticale di vuotamento di asse,Azionamento solare di vuotamento di 1750 nanometro,Sun che segue l'azionamento di vuotamento del montaggio di pannello |

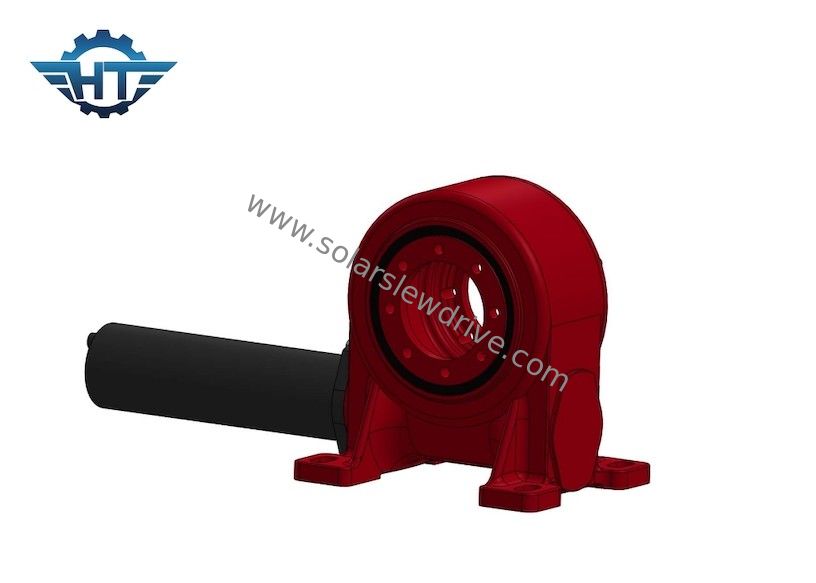

Singolo azionamento verticale di vuotamento di asse per il Sun che segue i sistemi di tracciamento del montaggio di pannello solare
Singola descrizione verticale dell'azionamento di vuotamento di asse
1. Un grande rapporto della trasmissione può essere ottenuto, che è più compatto del meccanismo di ingranaggio elicoidale vacillato dell'asse.
2. Le superfici ingrananti del dente delle due ruote sono nella linea contatto e la sua portata è molto superiore a quella del meccanismo di ingranaggio elicoidale vacillato dell'asse.
3. L'azionamento di vuotamento dell'ingranaggio a vite è equivalente all'azionamento della vite, che è un azionamento ingranante del multi-dente, in modo dall'azionamento è stabile ed il rumore è piccolo.
4. È autobloccante. Quando l'angolo di cavo del verme è di meno che l'angolo equivalente di attrito fra le dentature ingrananti, il meccanismo ha proprietà autobloccanti e può raggiungere per invertire autobloccante, cioè, solo il verme può guidare il verme, ma non il verme. Quale il meccanismo autobloccante del verme utilizzato nel suo macchinario pesante, il suo autobloccante inverso può svolgere un ruolo nella protezione della sicurezza.
Dati tecnici
Modello | Rapporto | Coppia di torsione della potenza nominale | Inclinazione della coppia di torsione | Carico assiale | Carico radiale | Tenuta della coppia di torsione | Efficienza | Precisione | Autobloccante | Peso |
N.m | N.m | kN | kN | N.m | grado | Sì | chilogrammo | |||
3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Sì | 13kg |
5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Sì | 18kg |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Sì | 28kg |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Sì | 35kg |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Sì | 51kg |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Sì | 61kg |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Sì | 78 chilogrammi |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Sì | 105 chilogrammi |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Sì | 185 chilogrammi |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Sì | 244 chilogrammi |
Servizi su misura
1. Progettazione speciale basata sulle applicazioni e sui progetti differenti
2. i tipi differenti di motori hanno potuto essere abbinati, quali i motori idraulici, i motori passo a passo, i motori elettrici ecc.
3. i colori differenti sono disponibile basati sul codice di RAL; il nostro colore standard è RAL 9006.
