Fornitura degli azionamenti innovatori e redditizi di vuotamento
Luogo di origine: | La Cina |
Marca: | HangTuo |
Certificazione: | CE, ISO9001 |
Numero di modello: | VE9» |
Quantità di ordine minimo: | 1 pezzo |
---|---|
Prezzo: | USD 100~400/ pc |
Imballaggi particolari: | contenitore di compensato |
Tempi di consegna: | 15~45 giorni |
Termini di pagamento: | L/C, T/T, Western Union |
Capacità di alimentazione: | 2000 pc al mese |
Modello: | VE9» | Auto-serratura: | Sì |
---|---|---|---|
Certificato: | ISO9001, CE | Garanzia: | 5~10 anni |
Materiale: | Quarto | Applicazione: | Sistema di tracciamento solare di singolo asse orizzontale |
Prove: | Prova di coppia di torsione, dovere ecc. di vita. | Accuratezza: | ≤0.1 |
Evidenziare: | Asse d'inseguimento solare dell'azionamento di pantano singolo,» Azionamento solare di pantano VE9,Azionamento d'inseguimento solare orizzontale di pantano |

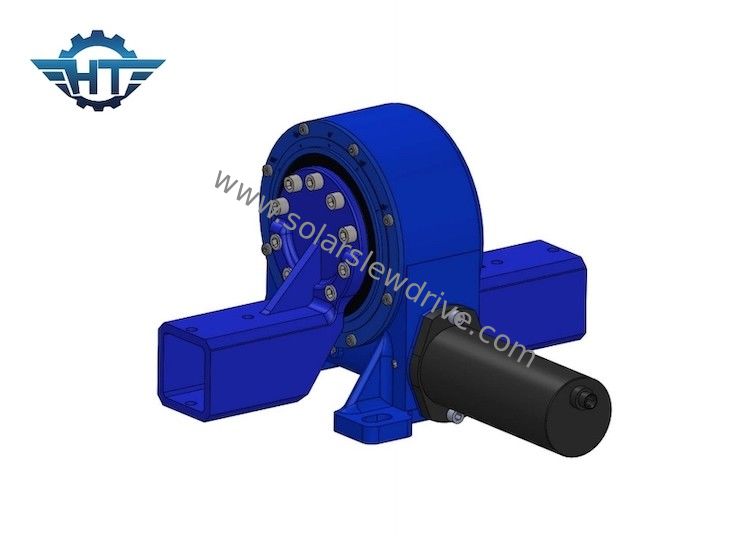

Azionamento resistente di piccola dimensione di pantano per il sistema di tracciamento solare di singolo asse orizzontale
Descrizione resistente dell'azionamento di pantano
L'azionamento di vuotamento del GH è un cambio destinato per trattare i carichi radiali o assiali con alta coppia di torsione rotazionale. Inoltre, l'anello di vuotamento che sopporta al centro dell'azionamento gli permette di resistere agli alti carichi di momento o a mensola. Un discendente della madrevite «del verme», azionamenti rotatori è trovato nelle macchine di costruzione, nella fabbricazione, in impianti militari ed in molte altre applicazioni dove la forza e la precisione sono richieste.
Prestazione degli azionamenti di vuotamento di serie della VE
Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Tenendo coppia di torsione (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Sì | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sì | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Sì | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Sì | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Sì | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sì | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sì | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sì | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sì | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sì | 251 |
Caratteristiche
Da materiale al prodotto finito, i nostri ingranaggi a vite continua sono progettati, provati e garantiti per accuratezza di inseguimento di efficienza secondo i requisiti speciali dei clienti.
L'azionamento di vuotamento può realizzare la rotazione e la riduzione di velocità circonferenziali illimitate e può resistere alla più grande forza assiale, forza radiale e forza del capovolgimento. Ha i vantaggi di alta precisione, della struttura compatta e di grande capacità di carico.
Applicazioni
La fisica degli azionamenti di vuotamento rende loro una soluzione versatile per molte applicazioni. In funzione, il moto assiale dell'azionamento di vuotamento, o moto circa il suo asse, interagisce per generare la coppia di torsione radiale. Questa azione si presenta ingranando le scanalature del verme orizzontale i denti dell'ingranaggio verticale. Nel girare, il movimento assiale dei trasferimenti dell'ingranaggio a vite la forza amplificata di coppia di torsione negli ingranaggi radiali. Il numero dei fili sul verme ed il numero degli ingranaggi che interagiscono determineranno il rapporto della velocità dell'unità. Gli azionamenti di vuotamento sono più adatti per le applicazioni dove l'alta coppia di torsione può produrre il posizionamento preciso e l'accuratezza rotazionale. Questa progettazione tiene l'unità correre uniformemente e potente con lo spazio minimo.
