Fornitura degli azionamenti innovatori e redditizi di vuotamento
Luogo di origine: | La Cina |
Marca: | HangTuo |
Certificazione: | CE, ISO9001 |
Numero di modello: | VE9» |
Quantità di ordine minimo: | 1 pezzo |
---|---|
Prezzo: | USD 280~504 / pc |
Imballaggi particolari: | contenitore di compensato |
Tempi di consegna: | 15~45 giorni |
Termini di pagamento: | L/C, T/T, Western Union |
Capacità di alimentazione: | 2000 pc al mese |
Materiale: | Quarto | Modello: | VE9» |
---|---|---|---|
Efficienza: | 40% | Rapporto di marce: | 61:1 |
Coppia di torsione della potenza nominale: | 4300 nanometro | Tenuta della coppia di torsione: | 27200 Nm |
Inclinazione della coppia di torsione: | 16000 nanometro | Preciso: | meno di 0,1 gradi |
Evidenziare: | Cambio solare resistente dell'azionamento di pantano,Azionamento solare elettrico di pantano del motore IP66,Azionamento solare di pantano di 4300 nanometro |

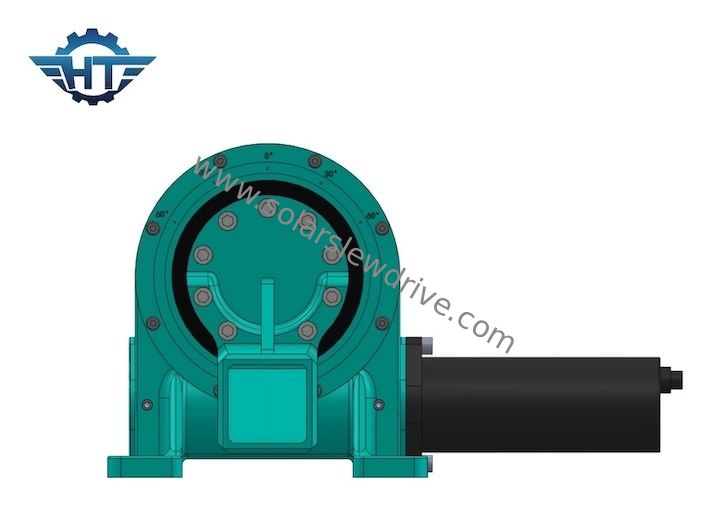

Cambio resistente dell'azionamento di pantano IP66 per il sistema di tracciamento solare di singolo asse del motore elettrico
Descrizione resistente del cambio dell'azionamento di pantano
Il dispositivo rotatorio dell'azionamento inoltre è conosciuto come il riduttore rotatorio, il riduttore dell'ingranaggio, il riduttore della piattaforma girevole e meccanismo di vuotamento. Sono tutti i tipi di riduttori che utilizzano il cuscinetto di vuotamento come il supporto principale ed ingranaggi o vermi di uso come la fonte ausiliaria dell'azionamento per realizzare le funzioni di rotazione del interamente cerchio e della decelerazione. La composizione dell'azionamento di vuotamento pricipalmente comprende l'ingranaggio (o verme), il cuscinetto di vuotamento, il motore, l'intelaiatura e la base. L'azionamento di vuotamento può essere diviso basicamente nel singolo azionamento di vuotamento dell'ingranaggio a vite continua, nel doppio azionamento di vuotamento dell'ingranaggio a vite continua e nel tipo speciale azionamento di vuotamento.
Dati tecnici
Modello: | VE9 | Luogo d'origine | Changzhou, Cina |
Marca | HANGTUO | Tipo | Chiuso |
Materiale | 42CrMo, 50Mn | Coppia di torsione dell'uscita | 4300 N.m |
Inclinazione della coppia di torsione di momento | 16 K N.m | Tenuta della coppia di torsione | 27 K N.m |
Valutazione assiale statica | 60 KN | Valutazione radiale statica | 130 KN |
Valutazione assiale dinamica | 30 KN | Valutazione radiale dinamica | 65 KN |
Rapporto di marce | 37:1 | Efficienza | 40% |
La VE ha ucciso i dati tecnici dell'azionamento
Modello | Rapporto | Coppia di torsione della potenza nominale | Inclinazione della coppia di torsione | Carico assiale | Carico radiale | Tenuta della coppia di torsione | Efficienza | Precisione | Autobloccante | Peso |
N.m | N.m | kN | kN | N.m | grado | Sì | chilogrammo | |||
3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Sì | 13kg |
5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Sì | 18kg |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Sì | 28kg |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Sì | 35kg |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Sì | 51kg |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Sì | 61kg |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Sì | 78 chilogrammi |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Sì | 105 chilogrammi |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Sì | 185 chilogrammi |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Sì | 244 chilogrammi |
Vantaggi
1. Rotazione ±60°, fermata dura/limite duro dentro l'azionamento nel caso di guasto di controllo del software
2. Collegamento di un motore di azionamento dalla sinistra o dalla destra
3. Durante l'installazione, non è necessario da regolare lo spazio d'innesto; ciò già è messa dal produttore prima della fabbrica
4. Installazione semplice e manutenzione bassa
5. Utilizzazione razionale dello spazio
6. L'ingranaggio è autobloccante; quindi un freno non è necessario
7. Metodo facile e fluente di iniziare e di fermata
