Fornitura degli azionamenti innovatori e redditizi di vuotamento
Luogo di origine: | Cina |
Marca: | HangTuo |
Certificazione: | CE, ISO9001 |
Numero di modello: | VE9 |
Quantità di ordine minimo: | 1 pezzo |
---|---|
Prezzo: | USD 280~504 / pc |
Imballaggi particolari: | scatole di compensato |
Tempi di consegna: | Da 15 a 45 giorni |
Termini di pagamento: | L/C, T/T, Western Union |
Capacità di alimentazione: | 2000 pezzi al mese |
Descrizione: | Azionamento a catena a singolo asse | Modello: | A 9 pollici |
---|---|---|---|
Tipo di motore: | motore a corrente continua a spazzola planetaria | Torsione di uscita nominale: | 600NM |
Precise: | ≤ 0,15° | Struttura: | Vermi e attrezzature |
Fornitore di energia: | 24VDC | Colore standard: | come richiesto |
Evidenziare: | trasmissione a motore a slitto VE9,Il motore planetario ha ucciso il cambio.,scatola di ingranaggi VE9 |

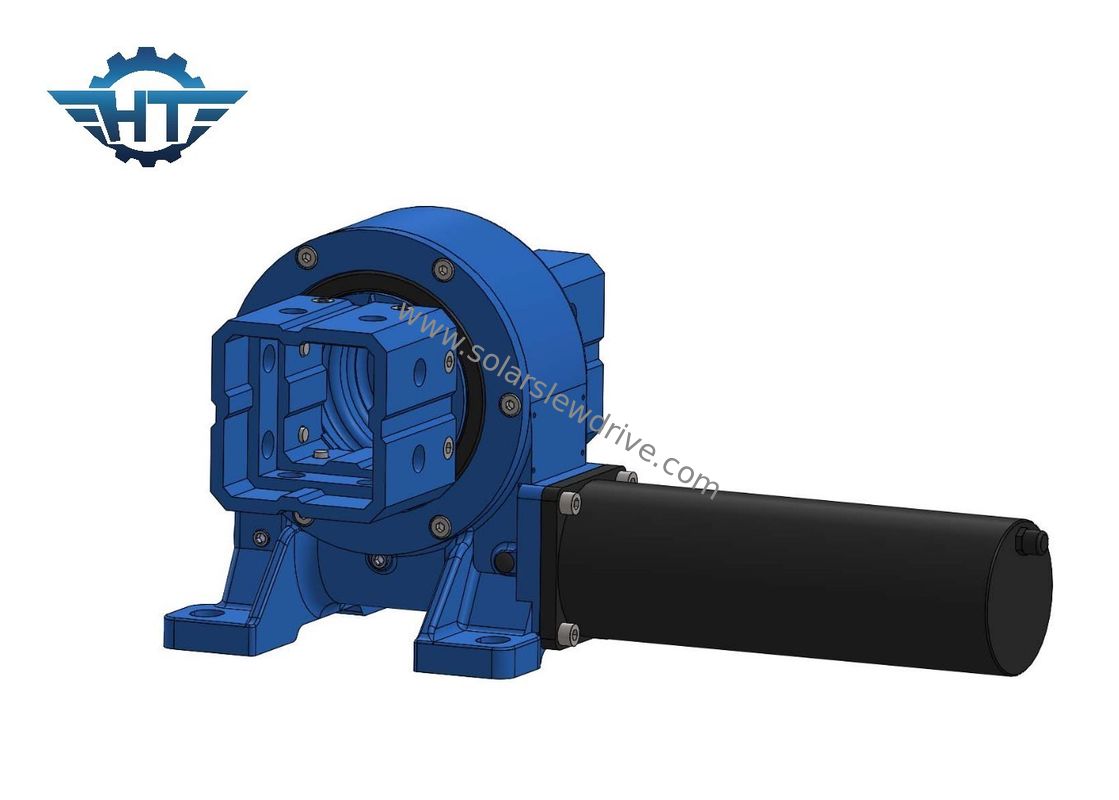

VE9 Gearbox a trasmissione a catena per sistema di tracciamento solare a singolo asse orizzontale obliquo o inclinato
Corrispondenza della velocità di trasmissioneDescrizione
L'avanzata soluzione di trasmissione a rotazione per il tracciamento solare di Hangtuo, caratterizzata da un design compatto, elevata capacità di carico e capacità di controllo del movimento preciso,consentire un'adeguamento efficiente e preciso dei pannelli solari per catturare la massima quantità di luce solare per la produzione di energia.
La tabella seguente mostra i parametri tecnici dell'azionamento di rotazione VE9
Modello: | VE9 | Luogo di origine | Changzhou, Cina |
Marchio | HANGTUO | Tipo | Concluso |
Materiale | 42CrMo,50Mn | Torsione di uscita | 4300 N.m |
Torsione del momento di inclinazione | 16 K N.m. | Torsione di tenuta | 27 K N.m. |
Classificazione dell'asse statico | 60 KN | Classificazione radicale statica | 130 CN |
Classificazione dinamica dell'asse | 30 KN | Classificazione radicale dinamica | 65 KN |
Rapporto di ingranaggi | 37:1 | Efficienza | 40% |
Tabella tecnica del motore di rotazione modello VE
Modello | Rapporto | Torsione di uscita nominale (N.m.) | Torsione di inclinazione (N.m) | Torsione di tenuta (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Auto bloccaggio | Peso (kg) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | - Sì, sì. | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | - Sì, sì. | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | - Sì, sì. | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | - Sì, sì. | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | - Sì, sì. | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | - Sì, sì. | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | - Sì, sì. | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | - Sì, sì. | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | - Sì, sì. | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | - Sì, sì. | 251 |
Imballaggio e spedizione
Ogni cambio a trasmissione a rotazione è ben avvolto e ammortizzato con imbottitura di schiuma o avvolgimento a bolla per evitare danni da urti, vibrazioni o manovra brusca durante la spedizione.Prepareremo la documentazione necessaria, comprese le fatture, le liste di imballaggio, ecc. per facilitare il controllo doganale e il tracciamento.
A seconda della destinazione e dell'urgenza, la spedizione può essere organizzata tramite vari metodi come il trasporto terrestre, aereo o marittimo.La scelta del metodo di spedizione tiene conto anche di fattori quali il costo, tempo di transito e sensibilità del carico.
