Fornitura degli azionamenti innovatori e redditizi di vuotamento
 |
| Marca: | HangTuo |
| Certificazione: | CE, ISO9001 |
| Numero di modello: | SE3 |
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Prezzo: | USD 100~1100/ pc |
| Imballaggi particolari: | Scatola di legno compensato |
| Tempi di consegna: | 15~45 giorni |
| Termini di pagamento: | L / C, T / T, Western Union |
| Capacità di alimentazione: | 2000 PZ AL MESE |
| Luogo di origine: | Changzhou, Cina | Rapporto di marce: | 31:1 |
|---|---|---|---|
| Coppia di torsione normale dell'uscita: | 533 nanometro | Coppia di torsione della tenuta: | 7000 nanometro |
| Inclinazione della coppia di torsione: | 744 nanometro | Coppia di torsione della potenza nominale: | 0,065 GIRI/MIN. |
| Uso: | Inseguitori solari | Protegga la caratteristica: | IP66 |
| Evidenziare: | azionamento di pantano per l'inseguitore solare,azionamento solare dell'inseguitore |
||
SE3 a bassa velocità ha accluso il piccolo azionamento di pantano, un asse con il motore dell'ingranaggio planetario 24vdc adatto per il sistema di tracciamento solare
Descrizione

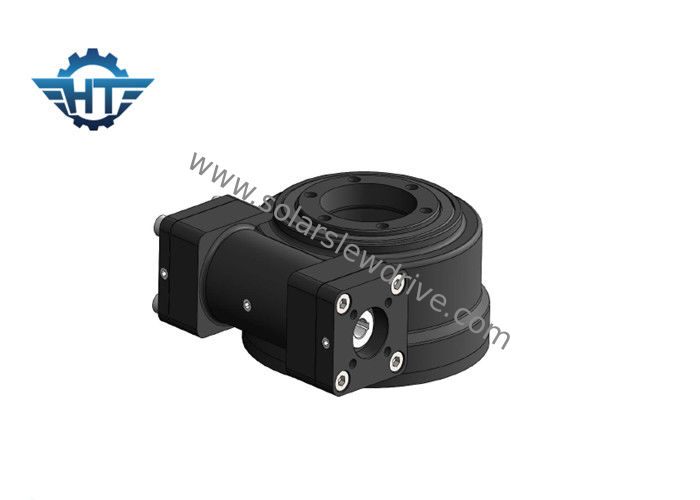

Azionamento di pantano SE3
A causa dei loro molteplici usi, gli azionamenti di vuotamento vengono in varie dimensioni, gamme delle prestazioni e caratteristiche di modello del montaggio. Gli azionamenti sono ben adattati per le applicazioni che richiedono sia la tenuta del carico che la coppia di torsione rotazionale dalla stessa trasmissione. Possono anche essere fatti con le asce doppie di rotazione, (asce di giro allo stesso tempo) o con gli azionamenti doppi sullo stesso asse, (due filetti che guidano la stessa corona a dentatura interna in un asse).
Osservazioni
1. I motori differenti (CA, CC ed idraulico) possono essere progettati secondo il requisito del cliente.
2. L'asse di fronte al motore può scegliere di essere testa esagonale o non testa esagonale.
Motore di CC
1. Adotti la struttura portante doppia per l'albero di uscita in moda da aumentare la coppia di torsione massima del cambio molto.
2. Esponga al sole la ruota e la ruota planetaria è collegata dalla scanalatura che aumentano la coppia di torsione massima del cambio ed allungano la vita.
3. Utilizziamo l'ingranaggio elicoidale alla fase dell'input che rendono al rumore il anf basso fatto funzionare uniformemente nell'alta velocità. L'anello interno dell'ingranaggio è separato in moda da poterci fare noi più rapporto e la progettazione sia flessibile. Il cambio ed il motore sono posizionati da una correzione della cucitura dalla vite in assiali che aumentano la precisione di corrispondenza e riducono il rumore.
4. Usiamo il supporto del matterello dentro il matterello planetario di uso di wheel.we che frantuma invece di scivolamento frantumando così la durata del cambio siamo molto più lunghi.
5. Doppia struttura portante; Molatura interna sul foro interno degli ingranaggi planetari che rendono alla rotondità alesata interna di meno di 0.003mm; correndo rotolando invece di fare scorrere; Raschio di superficie di precisione dell'ingranaggio HRC60; L'adozione di tutti questi technoligies assicura il funzionamento calmo e costante eccellente e un tempo di lunga vita oltre 10000 ore.
Dimensioni
Strato tecnico dell'azionamento di vuotamento del Se Serise
| Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Tenendo coppia di torsione (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Sì | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Sì | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Sì | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Sì | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Sì | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sì | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Sì | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Sì | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Sì | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sì | 204 |
