Fornitura degli azionamenti innovatori e redditizi di vuotamento
 |
| Marca: | HangTuo |
| Certificazione: | CE, ISO9001 |
| Numero di modello: | SE1~SE25 |
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Prezzo: | USD 280~504 / pc |
| Imballaggi particolari: | Scatola di legno compensato |
| Tempi di consegna: | 15~45 giorni |
| Termini di pagamento: | L / C, T / T, Western Union |
| Capacità di alimentazione: | 2000 PZ AL MESE |
| Luogo di origine: | Changzhou, Cina | Modello: | SE1~SE25 |
|---|---|---|---|
| Rapporto di marce: | 31:1~150:1 | Applicazione: | Inseguitori solari |
| Driver: | Motore dell'ingranaggio 24VDC | Certificato: | ISO9001/CE |
| Caratteristica: | Singolo asse | Manutenzione: | Libero |
| Colore: | Come richiesto | Contraccolpo: | 0,1 gradi |
| Evidenziare: | azionamento di vuotamento per il sistema di tracciamento solare,azionamento solare dell'inseguitore |
||

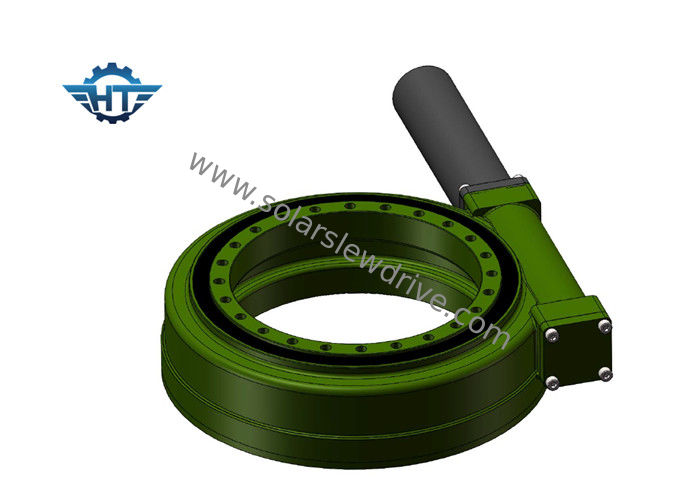

Singolo asse SE1 - l'inseguitore solare SE25 ha ucciso l'azionamento con il motore dell'ingranaggio 24VDC per il sistema di tracciamento solare
Descrizione
L'anello di vuotamento, anche conosciuto come i cuscinetti di vuotamento o il cuscinetto della piattaforma girevole, è un grande cuscinetto che può sostenere il carico più assiale, carico radiale e momento della inclinazione. È conosciuto come: «lavori i giunti a macchina», le parti essenziali della trasmissione del macchinario, fra i due oggetti che devono essere moto rotatorio relativo. Ha l'anello interno ed esterno, il rotolamento ed altre componenti.
Si può considerare l'azionamento di vuotamento come cambio perché le componenti di moto del centro sono il cuscinetto e l'albero a vite continua di vuotamento. Inoltre consiste delle componenti ausiliarie quali le guarnizioni, l'alloggio ed il motore. Come alimentazione, il motore di pantano è solitamente motore dell'ingranaggio planetario di CC o motore dell'ingranaggio di CA. Il motore idraulico di CA pricipalmente è utilizzato nel macchinario di costruzione come sistema del dispositivo di presa di forza. Poichè la componente del centro sta vuotando l'azionamento dell'anello, il cambio di vuotamento può resistere prontamente alle forze assiali e radiali. Il principio di funzionamento dell'azionamento di pantano: Il verme è guidato dal motore, che determina l'anello esterno dell'anello di vuotamento per girare; L'anello esterno ha prodotto la coppia di torsione attraverso la flangia e l'anello interno dell'anello di vuotamento è riparato nell'alloggio.
L'azionamento di vuotamento ha inverso autobloccante a causa dell'azionamento dell'ingranaggio a vite con le caratteristiche autobloccanti inverse. Questa caratteristica notevolmente migliora la stabilità del funzionamento ospite e del fattore di sicurezza. Confrontato ai prodotti tradizionali dell'oscillazione, il cambio dell'azionamento di vuotamento è facile da installare, facile mantenere e risparmia il considerevole spazio dell'installazione.
Vantaggi dell'azionamento di vuotamento
1. La tecnologia del verme della clessidra fornisce più contatto di dente, più alta coppia di torsione
2. fornisca ad una soluzione economica e compatta i costi di mantenimento bassi
3. l'ingranaggio e la canalizzazione di vuotamento induriscono l'aumento di tecnologia della trasformazione la vita dell'azionamento di pantano
4. Tutte le componenti del meccanismo di vuotamento rigorosamente sono provate ed avere assicurazione di buona qualità
5. Custom design è disponibile
| Modello | Rapporto | Coppia di torsione della potenza nominale | Inclinazione della coppia di torsione | Tenuta della coppia di torsione | Carico assiale | Carico radiale | Efficienza | Precisione | Autobloccante | Peso |
| N.m | N.m | N.m | kN | kN | grado | Sì | chilogrammo | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Sì | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | Sì | 9 |
| 5" | 37:1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Sì | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | Sì | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | Sì | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sì | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | Sì | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | Sì | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | Sì | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sì | 182 |
Applicazione dell'azionamento di vuotamento
L'azionamento di vuotamento è un prodotto perfetto di controllo di moto per l'applicazione che richiede la forza rotazionale di coppia di torsione.
Ha ucciso l'azionamento per solare: è progettato nella rotazione fotovoltaica solare del pannello e migliora l'efficienza della produzione di energia. Le soluzioni d'inseguimento solari di asse doppio & di singolo asse sono disponibili. L'azionamento di vuotamento di Jack Motion di potere per l'applicazione di sistema di tracciamento solare include il piatto solare del concentratore solare, CPV (Photovoltaics concentrato), CSP (energia solare concentrata), la depressione parabolica solare, inseguitore di PV
Per i generatori eolici: Gli azionamenti di vuotamento sono usati per girare il piedistallo in generatori eolici
Azionamento di vuotamento per l'applicazione del macchinario di costruzione: ampiamente applicato sulla gru montata del camion, piattaforma di lavoro aerea, gru di bacino, gru a benna del legname
Per il mercato di industria: Automazione/catena di montaggio, braccio robot
Per il satellite: ha ucciso l'azionamento può essere utilizzato per le comunicazioni ed i sistemi di posizionamento globale di spazio in riflettore parabolico
