Fornitura degli azionamenti innovatori e redditizi di vuotamento
Luogo di origine: | La Cina |
Marca: | HangTuo |
Certificazione: | CE, ISO9001 |
Numero di modello: | SE7 |
Quantità di ordine minimo: | 1 pezzo |
---|---|
Prezzo: | USD 100~504 / pc |
Imballaggi particolari: | Scatola di legno compensato |
Tempi di consegna: | 15~45 giorni |
Termini di pagamento: | L / C, T / T, Western Union |
Capacità di alimentazione: | 2000 PZ AL MESE |
Materiale: | 50Mn, 42CrMo | Modello: | A 7 pollici |
---|---|---|---|
Rapporto di marce: | 57:1 | Efficienza: | 40% |
Preciso: | Meno di 0,1 | Driver: | Motore elettrico |
Colore: | Richiesto | Tipo: | Singolo asse |
Evidenziare: | azionamento di vuotamento per il sistema di tracciamento solare,azionamento solare dell'inseguitore |

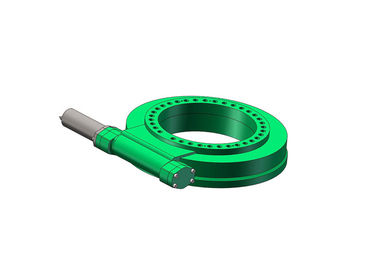

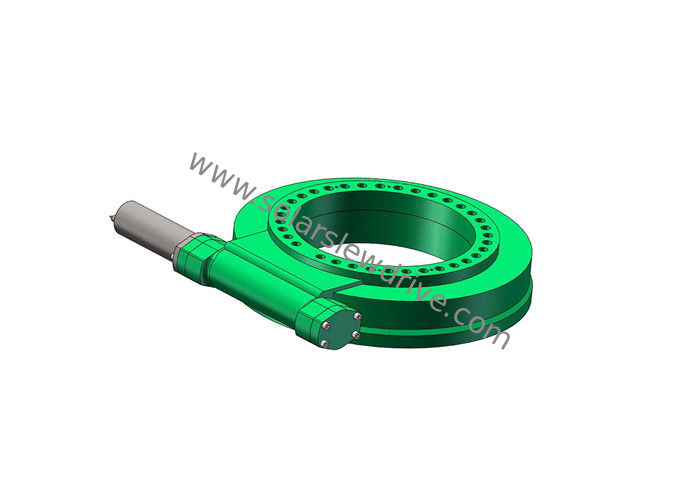

L'ingranaggio a vite fatto ferro ha ucciso l'azionamento con IP66 ha incapsulato la progettazione utilizzata nel sistema di tracciamento solare
Descrizione di prodotto
L'azionamento di vuotamento ha dato un contributo decisivo allo sviluppo ed il miglioramento del sistema di tracciamento solare compresi il sistema di tracciamento solare di singolo asse e sistema di tracciamento solare di asse doppio, specialmente con la suoi progettazione compatta, alta capacità di carico, piccolo grado del contraccolpo, alto dell'anti-acqua IP66 e della anti-polvere, costo autobloccante e sempre più redditizio facile dell'installazione.
Caratteristiche
1. la funzione con la tecnologia standard del verme, in cui il verme sull'asse orizzontale funge da driver per l'ingranaggio, in generale, l'asse è determinata dal motore elettrico dell'ingranaggio.
2. rapporto della marcia alta. Questa caratteristica soddisfare le esigenze tecniche di rotazione a bassa velocità.
3. usd della clessidra di tecnologia del verme ai risultati di impegno del dente di uncrease nella maggiori forza, efficienza e durevolezza.
4. pronto--installi la progettazione
5. più alte coppie di torsione di tutte le soluzioni disponibili sul mercato
6. alloggio incapsulato
7. Progettazione IP66
8. progettato per durevolezza con manutenzione minima
Parametri di SE7
Modello: | SE7 | Luogo d'origine | Changzhou, Cina |
Marca | HANGTUO | Tipo | Chiuso |
Materiale | 42CrMo, 50Mn | Coppia di torsione dell'uscita | 2000 N.m |
Inclinazione della coppia di torsione di momento | K 1,35 N.m | Tenuta della coppia di torsione | K 1,32 N.m |
Valutazione assiale statica | 132 KN | Valutazione radiale statica | 58 KN |
Valutazione assiale dinamica | 66 KN | Valutazione radiale dinamica | 38 KN |
Rapporto di marce | 57:1 | Efficienza | 40% |
Applicazioni
inseguitori solari, generatori eolici, piatti del radar e del satellite, gru del camion, ascensori dell'uomo, attrezzature pratiche, collegamenti idraulici dell'attrezzatura, attrezzature dello strumento dell'olio, operatori della gomma, zappatore s e ascensori automobilistici.
Dati tecnici dell'azionamento di vuotamento del Se
Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Tenendo coppia di torsione (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Sì | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Sì | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Sì | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Sì | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Sì | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sì | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Sì | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Sì | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Sì | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sì | 204 |
