Fornitura degli azionamenti innovatori e redditizi di vuotamento
Luogo di origine: | La Cina |
Marca: | HangTuo |
Certificazione: | CE, ISO9001 |
Numero di modello: | VE6 |
Quantità di ordine minimo: | 1 pezzo |
---|---|
Prezzo: | USD 100~1100 / pc |
Imballaggi particolari: | contenitore di compensato |
Tempi di consegna: | 15~45 giorni |
Termini di pagamento: | L/C, T/T, Western Union |
Capacità di alimentazione: | 2000 pc al mese |
Tipo: | Cambio dell'azionamento di vuotamento | Materiale: | 42CrMo o 50Mn |
---|---|---|---|
Garanzia: | 5~10 anni | Dimensione: | 3 pollici ad a 25 pollici |
Tipo di dente: | Dente elicoidale | Motore di vuotamento: | CA o CC o Hydarulic |
Colore: | Cliente richiesto | Applicazione: | Inseguitore solare |
Evidenziare: | Piccolo azionamento di pantano di CSP,Piccolo azionamento di pantano di CPV,42CrMo ha accluso l'azionamento di pantano |

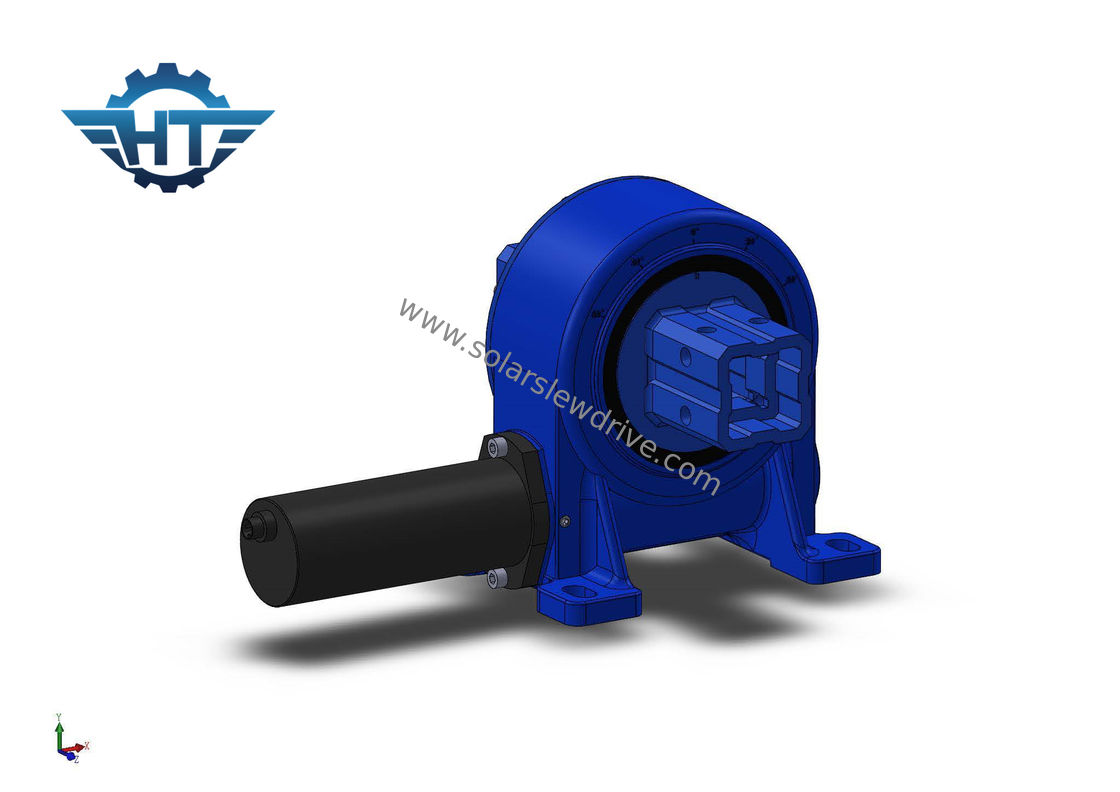

Il singolo ingranaggio a vite dell'avvolgimento, IP66 ha accluso il piccolo azionamento di pantano per energia solare di CPV e di CSP
Descrizione di vuotamento Ring Bearing
Gli azionamenti di pantano sono un'unità tutta compresa formata dall'anello di pantano, l'ingranaggio, alloggio ed il motore (elettrico o idraulico) e è progettato per caricamento assiale, radiale e di momento. Abbiamo sviluppato l'alto pantano dell'ingranaggio a vite del contraccolpo guidiamo specialmente per le applicazioni dove l'alta precisione è necessaria.
Caratteristiche
1. Alimentato con tecnologia del verme della clessidra (doppio avvolgimento) per il carico, l'efficienza e l'accuratezza aumentati.
2. Fabbrichi un'ampia varietà di stili dell'azionamento, di dimensioni di modello, di gamme delle prestazioni, di opzioni di sigillatura e di caratteristiche del montaggio.
3. Dimensioni di modello standard da 75mm a 800mm di diametro.
4. Contraccolpo, contraccolpo quasi zero
5. Autobloccante
Opzioni multiple
1. 31:1 di rapporto di riduzione dell'ingranaggio al 150:1
2. Orizzontale, verticale, o combinazione di montaggio multiplo di asse
3. Singolo verme o doppio verme
4. Opzione elettrica o idraulica del motore
5. Alloggio: Aperto o chiuso
6. Configurazioni su misura dell'input
7. Progetta per requisiti di applicazione
Dati tecnici
Modello Performance Parameters della VE | ||||||||||||
Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (N.m) | TiltingTorque (N.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Precisione (grado) | Precisione | IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0.10 | 66 | -40~+120 | Sì | 12kg |
5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0.10 | 66 | -40~+120 | Sì | 18kg |
7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0.10 | 66 | -40~+120 | Sì | 32kg |
8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0.10 | 66 | -40~+120 | Sì | 28kg |
9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0.10 | 66 | -40~+120 | Sì | 52kg |
12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0.10 | 66 | -40~+120 | Sì | 65kg |
14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0.10 | 66 | -40~+120 | Sì | 88 chilogrammi |
17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0.10 | 66 | -40~+120 | Sì | 135 chilogrammi |
21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0.10 | 66 | -40~+120 | Sì | 192 chilogrammi |
25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0.10 | 66 | -40~+120 | Sì | 251 chilogrammo |
