| Brand Name: | HangTuo |
| Model Number: | ZSE1» |
| MOQ: | 1 pezzo |
| prezzo: | USD 280~504 / pc |
| Delivery Time: | 15~45 giorni |
| Payment Terms: | L / C, T / T, Western Union |

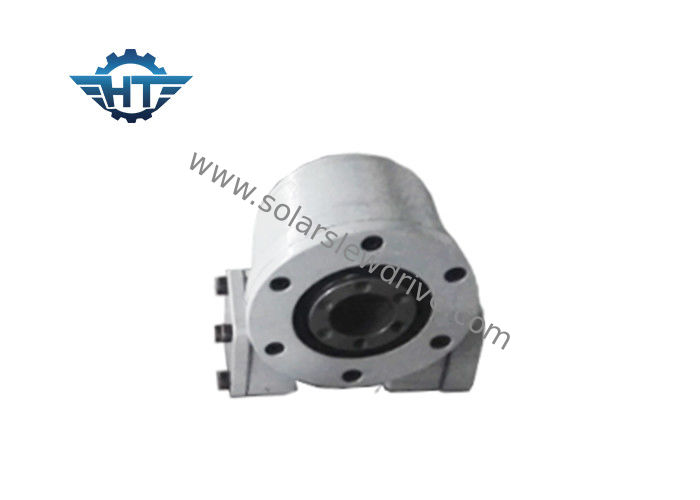

Azionamento di pantano dell'ingranaggio a vite SE1 con i motori elettrici 24vdc per il sistema di tracciamento solare di Pv
Descrizione di prodotto
1. Tipo del dente: Dente elicoidale
2. sopportare carico: carico leggero
3. tipo di azionamento: Azionamento del motore
4. diametro del centro rotatorio: 40mm
5. modulo: 5
6. numero degli alberi a vite continua: 1
7. rapporto di marce: 28: 1
8. efficienza: 40%
9. ingranaggi autobloccanti: SÌ
10. peso: 6kg
Disegno di vendite
gli azionamenti di vuotamento ampiamente si applicano in singolo sistema di tracciamento orizzontale di asse, singolo sistema di tracciamento propenso e sistema di tracciamento solare di PV di asse doppio, sistema solare della torre dell'eliostato, centrale elettrica concentrata depressione parabolica, inseguitore solare del piatto e sistema termico lineare di fresnel come pure gru marina, la gru dell'ascensore, la gru a benna del legname, attrezzatura mineraria, tagliente l'attrezzatura, binario di funzionamento aereo, la gru del camion, la piattaforma di produzione, la piattaforma girevole, linea di automazione ecc.
Vantaggi
1. Alta coppia di torsione backholding per migliorare la sicurezza del sistema di tracciamento solare
2. una gamma girante da 360 gradi
3. Avvolgendo ingranaggio a vite continua dentro
4. Multi contatto di dente per assicurare alto carico
5. Funzione autobloccante
Parametri delle serie del Se
| Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Coppia di torsione della tenuta (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Sì | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Sì | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Sì | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Sì | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Sì | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sì | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Sì | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Sì | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Sì | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sì | 204 |
Nota: Per le dimensioni più dettagliate ed i parametri, riferisca prego ai nostri disegni di vendite.
Servizi su misura
1. Progettazione speciale basata sulle applicazioni e sui progetti differenti
2. i tipi differenti di motori hanno potuto essere abbinati, quali i motori idraulici, i motori passo a passo, i motori elettrici ecc.
3. i colori differenti sono disponibile basati sul codice di RAL; il nostro colore standard è RAL 9006.
