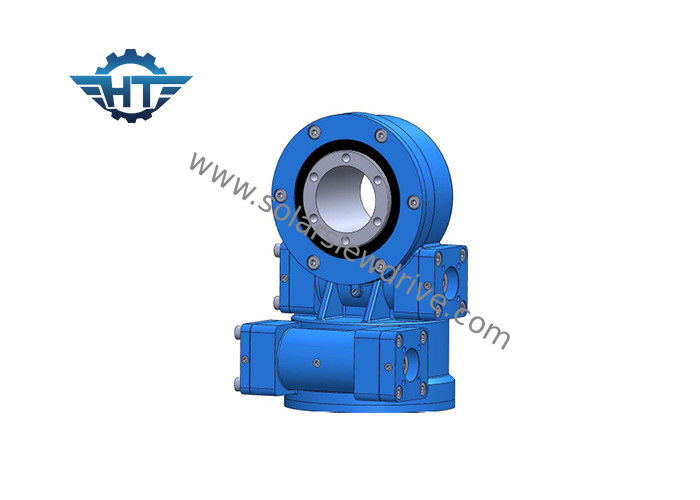

Azionamento doppio basso di pantano di asse di velocità di rotazione SDE5 con la certificazione CE/di ISO9001 per gli inseguitori solari

Azionamento doppio basso di pantano di asse di velocità di rotazione SDE5 con la certificazione CE/di ISO9001 per gli inseguitori solari

  • Azionamento doppio basso di pantano di asse di velocità di rotazione SDE5 con la certificazione CE/di ISO9001 per gli inseguitori solari
Azionamento doppio basso di pantano di asse di velocità di rotazione SDE5 con la certificazione CE/di ISO9001 per gli inseguitori solari
Dettagli:
Luogo di origine: La Cina
Marca: HangTuo
Certificazione: CE, ISO9001
Numero di modello: SDE5»
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 pezzo
Prezzo: USD 280~504 / pc
Imballaggi particolari: Scatola di legno compensato
Tempi di consegna: 15~45 giorni
Termini di pagamento: L / C, T / T, Western Union
Capacità di alimentazione: 2000 PZ AL MESE
Contatto
Descrizione di prodotto dettagliata
Materiale: 50Mn, 42CrMo modello: SDE 5
Rapporto di marce: 37:1 Coppia di torsione della potenza nominale: 800 nanometro
Coppia di torsione della tenuta: 9200 nanometro Inclinazione della coppia di torsione: 6000 nanometro
Efficienza: 40% Colore standard: RAL 9006
Contraccolpo: ≤ 0,1 Caratteristica: asse doppio
Evidenziare:

piccolo azionamento di pantano

,

motore dell'ingranaggio a vite continua

Azionamento doppio basso di pantano di asse di velocità di rotazione SDE5 con la certificazione CE/di ISO9001 per gli inseguitori solari



Descrizione



La prestazione degli azionamenti di vuotamento varia da 6kNm a 220kNm di coppia di torsione della tenuta, da 200Nm a 63kNm di coppia di torsione dell'uscita, da 500Nm a 271kNm del capovolgimento della capacità di carico di momento e dai rapporti di riduzione del cambio del 30:1 fino ad un massimo di 156.600: 1. Il montaggio può essere fatto orizzontalmente, verticalmente, o attraverso una combinazione di asce multiple.



Installazione verticale

Si consiglia per montare gli azionamenti di vuotamento che si riferiscono alla parte superiore di disegno allegata nelle domande solari di migliore protezione.

Per altre applicazioni, le direzioni del montaggio saranno basate sulla valutazione del livello della protezione e sarà migliore per la migliore protezione.



Installazione orizzontale

Si consiglia per montare gli azionamenti di vuotamento sottosopra sull'asse di azimut nelle domande solari di migliore protezione e per aggiungere la protezione per l'asse di elevazione.



Per altre applicazioni, le direzioni del montaggio saranno basate sulla valutazione del livello della protezione e sarà migliore per la migliore protezione.



Gli azionamenti doppi di vuotamento di asse è montato delle due direzioni.



Vantaggio



1. Forte momento di capovolgimento basato sull'anello di vuotamento

2. Adopt che avvolge ingranaggio a vite continua

3. Determini il più grande carico per usando il multi contatto di dente

4. Migliori la funzione autobloccante statica



Dati tecnici



Modello Rapporto Coppia di torsione della potenza nominale (N.m) Inclinando coppia di torsione (N.m) Coppia di torsione della tenuta (N.m) Carico assiale (kN) Carico radiale (kN) Efficienza Precisione (°) Autobloccante Peso (chilogrammi)
3" 31:1 600 1500 5800 10 15 40% ≤0.1 25
5" 37:1 800 6000 9200 16 27 40% ≤0.1 34
7" 57:1 2000 7500 13200 34 58 40% ≤0.1 56
9" 61:1 4300 16000 27200 60 130 40% ≤0.1 92
12" 78:1 5800 25000 40560 77 190 40% ≤0.1 160
14" 85:1 6750 48000 44200 110 230 40% ≤0.1 224
17" 102:1 9460 67000 53040 142 390 40% ≤0.1 320
21" 125:1 16000 89000 65000 337 640 40% ≤0.1 492
25" 150:1 21450 112000 89000 476 950 40% ≤0.1 705



Nota: Le dimensioni ed i parametri di cui sopra possono essere aggiornati o il regolato, per le dimensioni più dettagliate ed i parametri, si riferisce prego ai nostri disegni di vendite.



Servizi su misura
1. progettazione speciale basata sulle applicazioni e sui progetti differenti
2. i tipi differenti di motori hanno potuto essere abbinati, quali i motori idraulici, i motori passo a passo, i motori elettrici ecc.
3. i colori differenti sono disponibile basati sul codice di RAL; il nostro colore standard è RAL 9006.



Applicatons



Azionamento doppio basso di pantano di asse di velocità di rotazione SDE5 con la certificazione CE/di ISO9001 per gli inseguitori solari 0



Il sistema di tracciamento solare concentrato, applicando gli azionamenti doppi di un vuotamento di asse su un sistema solare che hanno bisogno di molto richiesto del rendimento elevato del vuotamento guida.
