Fornitura degli azionamenti innovatori e redditizi di vuotamento
 |
| Luogo di origine: | La Cina |
| Marca: | HangTuo |
| Certificazione: | CE, ISO9001 |
| Numero di modello: | SDE7» |
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Prezzo: | USD 280~504 / pc |
| Imballaggi particolari: | Scatola di legno compensato |
| Tempi di consegna: | 15~45 giorni |
| Termini di pagamento: | L / C, T / T, Western Union |
| Capacità di alimentazione: | 2000 PZ AL MESE |
| Materiale: | 50Mn, 42CrMo | Tipo: | verme e wormwheel |
|---|---|---|---|
| Tempo di vita: | 30 anni | Applicazione: | inseguitore solare di asse doppio |
| Rapporto di marce: | 57 | Alloggio incluso: | Sì |
| contraccolpo: | meno di 0,1 gradi | Effeciency: | 40% |
| Evidenziare: | Azionamento dell'anello di vuotamento,piccolo azionamento di pantano |
||
coppia di torsione doppia materiale 13 KNm della tenuta dell'azionamento di pantano di asse 50Mn/42CrMo per l'inseguitore solare
Descrizione

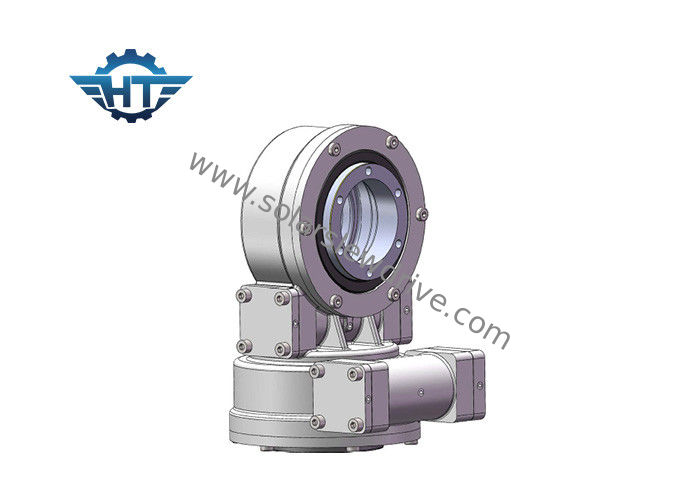

Azionamento di vuotamento SDE7 per l'inseguitore solare di Doppio-asse
Marca commerciale: GH
Numero di modello: SDE3A
Circostanza: Nuovo
Servizio di assistenza al cliente fornito: Costruisce disponibile per assistere il macchinario oltremare
Coppia di torsione dell'uscita: 2000 N.m
Inclinazione della coppia di torsione di momento: 13500 N, m.
Coppia di torsione della tenuta: 13200 N.m
Valutazione assiale: 34 KN
Valutazione radiale: 58 KN
Rapporto di marce: 57:1
Inseguimento della precisione: ≤ 0.1°
Motore: 12V, 24V, motore di CC, 380V, motore a corrente alternata 220V
Peso netto: 56 chilogrammi
Termine di consegna: Entro 15 giorni lavorativi dopo che l'ordine confermato ed il pagamento hanno ricevuto.
Vantaggi
L'azimut & la progettazione combinata e chiusa di elevazione possono migliorare l'efficienza d'inseguimento della produzione di energia e di precisione.
FRB facendo uso di migliore rigidità raggiunta di progettazione combinata, resistenza all'urto più forte, capace di resistere all'ambiente duro del deserto e di altri.
Prestazione
Tecnologia del verme della clessidra brevettata uso degli azionamenti di pantano per dare il supporto massimo del movimento e di controllo. I nostri ingranaggi a vite impegnano 5 - 11 dente sulla linea del passo della corona a dentatura interna dalla vite della clessidra, che è più alto impegno del dente che i vermi standard, dando al cambio la maggiori stabilità e forza. Impari più circa la tecnologia della clessidra.
Applicazioni
La domanda più comune dell'azionamento di vuotamento di inseguitori solari di vuotamento di doppio-asse del drivesare di doppio-asse, quali gli eliostati e il photovoltaics concentrato (CPV) e piatti del radar o del satellite. Altre applicazioni includono gli ascensori automobilistici, i posizionatori robot del braccio e le attrezzature della fase.
Specifiche del posizionatore di Doppio-asse di SDE
1) Azionamento di vuotamento di serie di SDE ampiamente usato per le parti relative di rotazione dell'inseguitore solare.
2) Inseguitore di asse del PV solare e solare doppi
Affidabilità
Gli azionamenti di vuotamento di doppio-asse di SDE sono rassicuranti per una durata del campo da 30 anni di posizionamento preciso 3D. Gli azionamenti di SDE creano una soluzione efficiente ed affidabile in un singolo azionamento. Qualifichiamo tutte le nostre componenti e materie prime facendo uso delle norme fissate dall'iso 9001, certificazioni del CE per massimizzare la vita del campo.
Dati tecnici di serie di SDE
| Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Coppia di torsione della tenuta (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Sì | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sì | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Sì | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Sì | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sì | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sì | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sì | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sì | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sì | 705 |
