Fornitura degli azionamenti innovatori e redditizi di vuotamento
Luogo di origine: | La Cina |
Marca: | HangTuo |
Certificazione: | CE, ISO9001 |
Numero di modello: | SDE5» |
Quantità di ordine minimo: | 1 pezzo |
---|---|
Prezzo: | USD 280~504 / pc |
Imballaggi particolari: | Scatola di legno compensato |
Tempi di consegna: | 15~45 giorni |
Termini di pagamento: | L / C, T / T, Western Union |
Capacità di alimentazione: | 2000 PZ AL MESE |
Materiale: | 50Mn, 42CrMo, QUARTO | modello: | asse due a 7 pollici |
---|---|---|---|
Rapporto di marce: | 57: 1 | Coppia di torsione dell'uscita: | 0,8 kNm |
Coppia di torsione della tenuta: | kNm 6 | Inclinazione della coppia di torsione: | kNm 9,2 |
Efficienza: | 40% | Impiegati del lavoro.: | -30 Celsius~+120 Celsius |
Evidenziare: | Azionamento dell'anello di vuotamento,motore dell'ingranaggio a vite continua |

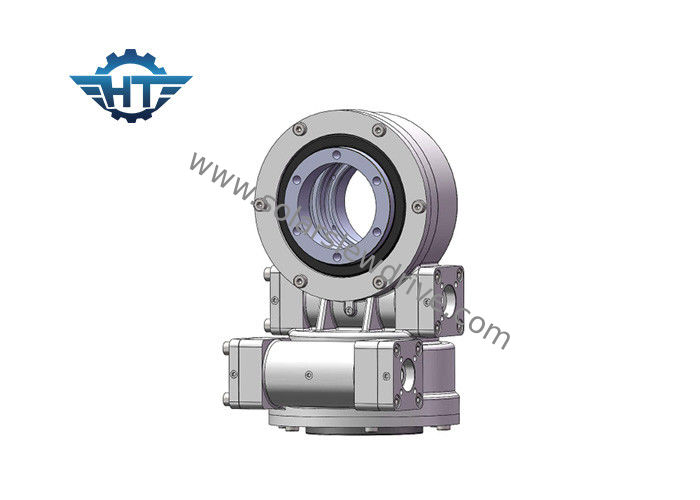

Azionamento incluso di vuotamento dell'ingranaggio a vite SDE5 per il sistema di tracciamento doppio di Sun di GPS di asse per due direzioni
Descripiton
Modello: SDE7
Luogo d'origine: Changzhou, Cina
Marca: GH
Tipo: Incluso
Materiale: 42CrMo, 50Mn
Coppia di torsione dell'uscita: 800N.m
Inclinazione della coppia di torsione di momento: 6000 N.m
Coppia di torsione della tenuta: 9200 N.m
Valutazione assiale statica: 133 KN
Valutazione radiale statica: 53 KN
Valutazione assiale dinamica: 32 KN
Valutazione radiale dinamica: 28KN
Rapporto di marce: 57:1
Efficienza: 40%
L'azionamento del vuotamento di Hangtuo è composto di alloggio, il cuscinetto di vuotamento, sigillamento, avvolgente il verme con alcuni pezzi di ricambio completati. Possiamo anche produrre il motore elettronico ed il motore idraulico utilizzati per il vuotamento degli azionamenti, che possono movimenti per rotazione di senso orario del contatore e di senso orario.
Vantaggio
1. Forte momento di capovolgimento basato sull'anello di vuotamento
2. Adopt che avvolge ingranaggio a vite continua
3. Determini il più grande carico per usando il multi contatto di dente
4. Migliori la funzione autobloccante statica
Grafico delle prestazioni della serie di SDE
Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Coppia di torsione della tenuta (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Sì | 25 |
5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sì | 34 |
7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Sì | 56 |
9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Sì | 92 |
12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sì | 160 |
14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sì | 224 |
17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sì | 320 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sì | 492 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sì | 705 |
Nota: Le dimensioni ed i parametri di cui sopra possono essere aggiornati o il regolato, per le dimensioni più dettagliate ed i parametri, si riferisce prego ai nostri disegni di vendite.
Classificazioni & disegni
C'è solitamente singolo tipo di asse; il tipo doppio di asse, il tipo verticale ed il verme doppio scrivono da 3 ad a 25 pollici, per il dettaglio che i pls ci contattano per il disegno di vendite.
Per esempio il disegno di vendite di pollice SDE5:
Le dimensioni dell'installazione:
