Fornitura degli azionamenti innovatori e redditizi di vuotamento
Luogo di origine: | La Cina |
Marca: | HangTuo |
Certificazione: | CE, ISO9001 |
Numero di modello: | SDE3» |
Quantità di ordine minimo: | 1 pezzo |
---|---|
Prezzo: | USD 280~504 / pc |
Imballaggi particolari: | Scatola di legno compensato |
Tempi di consegna: | 15~45 giorni |
Termini di pagamento: | L / C, T / T, Western Union |
Capacità di alimentazione: | 2000 PZ AL MESE |
Materiale: | 50Mn, 42CrMo, QUARTO | modello: | SDE3 |
---|---|---|---|
Rapporto di marce: | 31:1 | Coppia di torsione della potenza nominale: | 600 nanometro |
Coppia di torsione della tenuta: | 1500 nanometro | Inclinazione della coppia di torsione: | 5800 nanometro |
Efficienza: | 40% | Colore standard: | RAL 9006 |
contraccolpo: | meno di 0,1 gradi | Tipo girante: | orizzontalmente e verticalmente |
Evidenziare: | Azionamento dell'anello di vuotamento,motore dell'ingranaggio a vite continua |

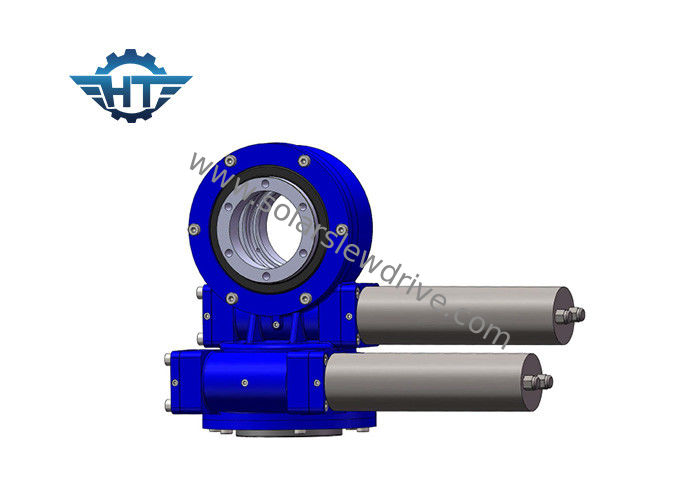

Azionamento doppio incluso dell'ingranaggio di vuotamento di asse con il motore per seguire verticalmente ed orizzontalmente Sun
Descrizione
L'inseguitore solare comprende parecchie parti compreso l'algoritmo d'inseguimento del sole, l'unità di controllo, il sistema di posizionamento, il sistema del meccanismo di trascinamento, i rivelatori, la guardia del vento, i tubi ed i coni retinici. La domanda crescente di energia completata dai prezzi di olio combustibile di variazione, l'aumento nell'efficienza dei pannelli solari mediante l'uso degli inseguitori solari e la richiesta aumentata del prodotto si pensano che sostengano la crescita solare globale del mercato dell'inseguitore.
L'azionamento di vuotamento è una parte principale in inseguitore solare. Adottando il cuscinetto di vuotamento come sua componente del centro, l'azionamento di vuotamento può sopportare la forza assiale, forza radiale e della inclinazione momento simultaneamente.
Il sistema di tracciamento solare di asse doppio è una delle applicazioni degli azionamenti di vuotamento.
Caratteristiche
1. Alta coppia di torsione backholding per migliorare la sicurezza del sistema di tracciamento solare
2. Avvolgendo ingranaggio a vite continua dentro
3. Multi contatto di dente per assicurare alto carico
4. Funzione autobloccante
Gli azionamenti doppi di vuotamento di asse sono utilizzati negli inseguitori solari di asse doppio, in eliostati, in photovoltaics concentrato (CPV) ed in antenna satellitare.
Applicando gli azionamenti doppi di un vuotamento di asse su un sistema solare, i pannelli saranno orientati sempre verso il sole, nessuna materia la stagione, periodo del giorno o la latitudine delle regioni. Può lasciare il proprietario del progetto guadagnare la più capacità dell'elettricità fino ad un massimo di 40%. E così più rendimento.
Dati tecnici dell'azionamento doppio di vuotamento di asse
Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Coppia di torsione della tenuta (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Sì | 25 |
5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sì | 34 |
7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Sì | 56 |
9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Sì | 92 |
12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sì | 160 |
14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sì | 224 |
17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sì | 320 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sì | 492 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sì | 705 |
Nota: Le dimensioni ed i parametri di cui sopra possono essere aggiornati o il regolato, per le dimensioni più dettagliate ed i parametri, si riferisce prego ai nostri disegni di vendite.
Servizi su misura
1. Progettazione speciale basata sulle applicazioni e sui progetti differenti
2. i tipi differenti di motori hanno potuto essere abbinati, quali i motori idraulici, i motori passo a passo, i motori elettrici ecc.
3. i colori differenti sono disponibile basati sul codice di RAL; il nostro colore standard è RAL 9006.
