| Brand Name: | HangTuo |
| Model Number: | SDE21» |
| MOQ: | 1 pezzo |
| prezzo: | USD 280~504 / pc |
| Delivery Time: | 15~45 giorni |
| Payment Terms: | L / C, T / T, Western Union |
Azionamento dell'anello di pantano dell'ingranaggio a vite di serie della Auto-serratura SDE usato per la pianta concentrata torre e CPV

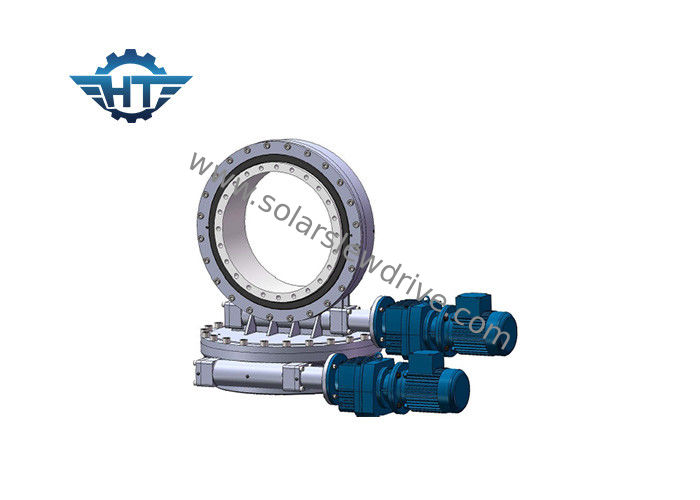

Azionamento doppio di pantano di asse di precisione ad alta resistenza per l'inseguitore solare
Ha ucciso generalmente l'azionamento di vuotamento dell'ingranaggio utilizzato nel macchinario del porto, i veicoli della costruzione speciale, i rimorchi, tutti i tipi di gru, piattaforma di funzionamento aerea. Al giorno d'oggi, come la richiesta globale per energia pulita, l'azionamento di vuotamento è ampiamente usato nei sistemi di tracciamento solari, piccoli generatori eolici
Hangtuo è completamente attrezzatura con tutte le macchine avanzate per la fabbricazione, assemblea, ispezione, processi della prova e pulizia e pittura e linee di mano automatiche di potere.
L'azionamento di vuotamento è la combinazione dell'anello di vuotamento con lo shft del verme della clessidra, che fornisce più contatto di dente, coppia di torsione aumentata dell'azionamento e rotazione della lisciatrice.
Caratteristiche
1. Carichi radiali ed assiali ed inclinare i momenti simultaneamente
2. risparmio di spazio nelle facilità
3. capacità di carico massimo in una progettazione compatta
4. estesa durata della vita
5. coppia di torsione e carico ad alto rendimento della tenuta
6. Precisione d'inseguimento superiore
7. forte resistenza e sigillatura della corrosione efficaci
Elenco dei pezzi chiave
1, alloggiando base
2, anello di vuotamento
3, canalizzazione
4, guarnizione
5, piatto superiore
6, azionamento (motore idraulico di /electronic del motore)
7, adattatore del motore
8, giunto circolare
9, foro introdotto
10, asse di fronte al motore
11, cappuccio protettivo
12, copertura
13, codificatore
Vantaggi
1. Possiamo fornire la varia dimensione dell'azionamento di vuotamento.
2. gamma del diametro: 3 pollici-----25 pollici, gamma del peso: 25kg--------705kg
3. progettazione e fabbricazione secondo i bisogni del cliente, azionamento di vuotamento dell'OEM.
4. alta qualità, prezzo competitivo, consegna rapida e migliori servizi.
Norme
ISO9001: 2008, CE
Parametri doppi dell'azionamento di pantano di asse
| Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Coppia di torsione della tenuta (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammo) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Sì | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sì | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Sì | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Sì | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sì | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sì | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sì | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sì | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sì | 705 |
