Fornitura degli azionamenti innovatori e redditizi di vuotamento
Luogo di origine: | La Cina |
Marca: | HangTuo |
Certificazione: | CE, ISO9001 |
Numero di modello: | SDE3» |
Quantità di ordine minimo: | 1 pezzo |
---|---|
Prezzo: | USD 280~504 / pc |
Imballaggi particolari: | Scatola di legno compensato |
Tempi di consegna: | 15~45 giorni |
Termini di pagamento: | L / C, T / T, Western Union |
Capacità di alimentazione: | 2000 PZ AL MESE |
Materiale: | 50Mn, 42CrMo | Modello: | SDE3 |
---|---|---|---|
Tipo: | verme e wormwheel | Garanzia: | 3 anni |
Supporto tecnico: | Intera vita | Applicazione: | Sistema di tracciamento solare |
Rapporto: | 31:1 | Tempo di vita: | 30 anni |
Livello di protezione: | IP66 | ||
Evidenziare: | piccolo azionamento di pantano,motore dell'ingranaggio a vite continua |

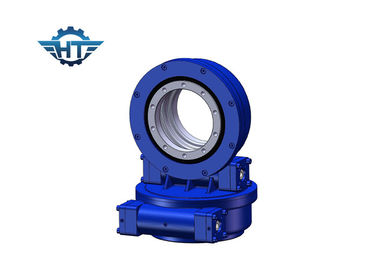

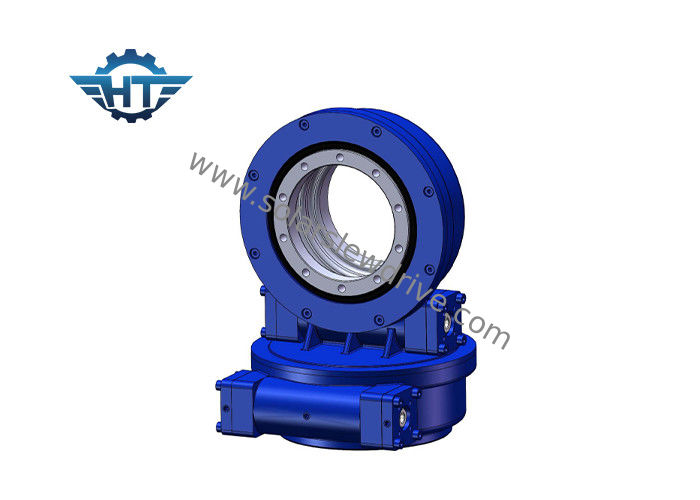

Azionamento solare di piccola dimensione dell'inseguitore SDE3 con 24 motori dell'ingranaggio planetario di VCC per gli inseguitori doppi di asse
Stiamo offrendo l'azionamento di piccola dimensione di vuotamento SDE3 siamo uso per l'inseguitore solare di asse doppio con i pannelli solari dal metro quadro 3-5.
Tipo: Ha ucciso il cuscinetto per il sistema di tracciamento solare
Marca commerciale: Hangtuo
Number di modello: SDE3
Rapporto di marce: 31:1
Descrizione dell'azionamento di vuotamento
L'alloggio incluso del sistema di tracciamento solare ha ucciso l'azionamento con la inclinazione della capacità di momento.
L'azionamento di vuotamento pricipalmente consiste di un cuscinetto di vuotamento, gli shaft&motors di un verme (CA, CC, idraulici). Può anche sopportare il carico assiale, carico radiale e momento della inclinazione. Il vantaggio principale è facilmente di installare, mantenere e risparmiare lo spazio dell'installazione.
SDE ha accluso l'abitazione del movimento di potere di aiuto dell'azionamento di pantano attraverso le industrie ed è perfetto per le situazioni che richiedono sia la carico-tenuta che la coppia di torsione rotazionale dallo stesso cambio. Le applicazioni tipiche includono gli inseguitori solari, generatori eolici, piatti del radar e del satellite, gru del camion, ascensori dell'uomo, attrezzature pratiche, collegamenti idraulici dell'attrezzatura, attrezzature dello strumento dell'olio, operatori della gomma, zappatore s e ascensori automobilistici.
Azionamento d'abitazione incluso di pantano fornire il supporto del carico e coppia di torsione rotazionale controllata sia inseguitori solari di doppio-asse che nei singoli. Il nostro inseguitore solare interno è usato per i cicli di prova di vita accelerata di coppia di torsione applicata, della parte radiale e dei carichi assiali e del capovolgimento del movimento. C'è una struttura della gabbia pesata speciale in moda da poterci imitare noi il pannello di PV di fino a 120 metri quadri.
L'azionamento di vuotamento è un cambio che può tenere sicuro i carichi radiali ed assiali come pure trasmette una coppia di torsione per girare. La rotazione può essere in un singolo asse, o in asce multiple insieme. Gli azionamenti di vuotamento sono trasformati fabbricando il sistema d'ingranaggi, i cuscinetti, le guarnizioni, l'alloggio, il motore ed altre componenti ausiliarie ed il montaggio loro un cambio finito.
L'azionamento di vuotamento ampiamente si applica in rimorchi modulari, le gru, l'attrezzatura della gru a benna del legname, piattaforma di lavoro aerea, solartracking i sistemi i sistemi di energia eolica, ecc.
l'azionamento di vuotamento è adatto ad aree della alto-latitudine e il effciency della produzione di energia sarà aumentato più di 35%, che migliorano significativamente il effciency del sistema della generazione di energia solare.
Per il sistema di tracciamento solare di unico asse orizzontale, l'albero primario del pannello solare regolerà l'angolo per seguire precisamente l'angolo della declinazione. Questo genere di azionamento di vuotamento è fatto domanda soltanto per area bassa delle latitudini.
Adottando il cuscinetto di vuotamento come sua componente del centro, l'azionamento di vuotamento può sopportare la forza assiale, forza radiale e della inclinazione momento simultaneamente. L'azionamento di vuotamento ampiamente si applica in sistemi di tracciamento solari.
Il sistema di tracciamento solare è diviso nel sistema di tracciamento solare di unico asse orizzontale, nell'inseguitore inclinato di unico asse e nel sistema di tracciamento solare di asse doppio.
Gli azionamenti di vuotamento che sono utilizzati nei sistemi di tracciamento solari sono pricipalmente singolo asse (serie del Se), asse doppio (serie di SDE) e tipo verticale (serie della VE). Ed i modelli usati più comuni sono SE3, SE5, SE7, SE9; SDE3, SDE7, VE7, VE9.
Affidabilità
I nostri azionamenti di vuotamento di doppio-asse di SDE sono assicurati per un tempo di vita del campo da 30 anni di posizionamento preciso 3D. Gli azionamenti di SDE creano una soluzione efficiente ed affidabile in un singolo azionamento. Qualifichiamo tutte le nostre componenti e materie prime facendo uso delle norme fissate dall'iso 9001, certificazioni del CE per massimizzare la vita del campo.
Prestazione
I nostri azionamenti di pantano usano la tecnologia brevettata del verme della clessidra per dare il supporto massimo del movimento e di controllo. I nostri ingranaggi a vite impegnano 5 - 11 dente sulla linea del passo della corona a dentatura interna dalla vite della clessidra, che è più alto impegno del dente che i vermi standard, dando al cambio la maggiori stabilità e forza. Impari più circa la tecnologia della clessidra.
Come scegliere la dimensione adeguata degli azionamenti di vuotamento?
La scelta della dimensione adeguata degli azionamenti di vuotamento per evitare non solo da mancanza della prestazione o da eccedenza della prestazione è di svolgere un ruolo importante nel raggiungimento delle soluzioni redditizie.
Prego forniscaci le seguenti informazioni per selezionare un azionamento adatto di vuotamento:
1. l'applicazione
2. il toque dell'uscita ha richiesto. Se non avete una chiara idea di quei dati, appena dicaci il carico, per esempio, il peso dei pannelli e dei supporti di attacco sul nostro azionamento di vuotamento.
3. le dimensioni del carico ed il più grande vento nella vostra area durante i 10 anni scorsi che sono usati per calcolare se l'azionamento che raccomandassimo potrebbero sopportare il carico di maxium quando viene il grande vento.
4. la velocità che dell'uscita avete richiesto che ci aiuterà a raccomandare i motori adatti per voi.
5. altre informazioni quale la richiesta ecc del grado del IP, del contraccolpo
I nostri azionamenti doppi di vuotamento di asse sono elencati qui sotto, per le dimensioni più dettagliate ed i parametri, si riferiscono prego ai nostri disegni di vendite.
Modello Performance Parameters di SDE | ||||||||||||
Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (N.m) | TiltingTorque (N.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Effeciency | Precisione (grado) | IP | Impiegati lavoranti. (℃) | Autobloccante | Peso (chilogrammi) |
3" | 600 | 1500 | 5800 | 3,6 | 15 | 31:1 | 43% | ≤0.1 | 66 | -30~+120 | Sì | 25kg |
5" | 800 | 6000 | 9200 | 16 | 27 | 37:1 | 43% | ≤0.1 | 66 | -30~+120 | Sì | 34kg |
7" | 2000 | 13500 | 13200 | 34 | 58 | 57:1 | 43% | ≤0.1 | 66 | -30~+120 | Sì | 56kg |
9" | 4300 | 16000 | 27200 | 60 | 130 | 61:1 | 43% | ≤0.1 | 66 | -30~+120 | Sì | 92kg |
12" | 5800 | 25000 | 40560 | 77 | 190 | 78:1 | 43% | ≤0.1 | 66 | -30~+120 | Sì | 160 chilogrammi |
14" | 6750 | 48000 | 44200 | 110 | 230 | 85:1 | 43% | ≤0.1 | 66 | -30~+120 | Sì | 224kg |
17" | 9460 | 67000 | 53040 | 142 | 390 | 102:1 | 43% | ≤0.1 | 66 | -30~+120 | Sì | 320kg |
21" | 16000 | 89000 | 65000 | 337 | 640 | 125:1 | 43% | ≤0.1 | 66 | -30~+120 | Sì | 492kg |
25" | 21450 | 112000 | 89000 | 476 | 950 | 150:1 | 43% | ≤0.1 | 66 | -30~+120 | Sì | 705 chilogrammi |
