Fornitura degli azionamenti innovatori e redditizi di vuotamento
 |
| Marca: | HangTuo |
| Certificazione: | CE, ISO9001 |
| Numero di modello: | SE21» |
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Prezzo: | USD 280~504 / pc |
| Imballaggi particolari: | Scatola di legno compensato |
| Tempi di consegna: | 15~45 giorni |
| Termini di pagamento: | L / C, T / T, Western Union |
| Capacità di alimentazione: | 2000 PZ AL MESE |
| Luogo di origine: | Changzhou, Cina | modello: | SE21 |
|---|---|---|---|
| Rapporto di marce: | 125:1 | Colore: | RAL 9006 o come richiesto |
| Applicazione: | Inseguitore solare | Driver: | Motore 220VAC/380VAC/24VDC |
| Garanzia: | 5~10 anni | Certificato: | ISO9001, CE |
| Installazione: | Orizzontale e verticale | Verme: | Avvolga |
| Evidenziare: | cambio dell'ingranaggio a vite continua,anello di vuotamento dell'ingranaggio a vite |
||

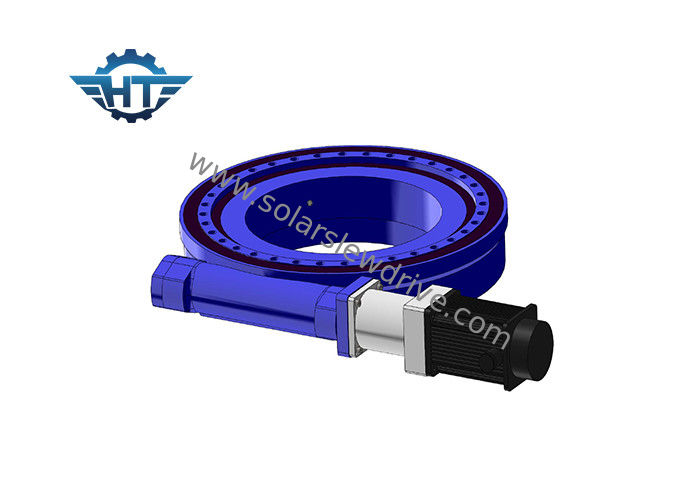

Singolo azionamento di vuotamento di asse di coppia di torsione alta a 21 pollici con il motore idraulico per Marine Cranes And Digger
Breve introduzione
Il Se ha accluso gli azionamenti di vuotamento è ora il tipo più popolare nel mercato che può aiutare il movimento di potere in macchinario quali i generatori eolici, attrezzatura militare, zappatore s ed anche nell'energia pulita quali gli inseguitori solari, centrali elettriche solari concertrated, in addtion, potrebbe essere anche di applicarsi in altre aree quali attrezzatura medica, silvicoltura, la gestione dei rifiuti ed i posizionatori industriali. L'alloggio completamente incapsula tutti gli elementi motori quale il doppio gearset del verme dell'avvolgimento, il sistema d'ingranaggi planetario ed il cuscinetto della piattaforma girevole in modo che abbiano protezione totale dagli elementi. L'azionamento incluso è inoltre vantaggioso se state montando dentro per non vedere che le parti in motionto evitano danneggiare per collocare i lavoratori.
Gli azionamenti di vuotamento del Se sono ideali per i lavori che richiedono sia la carico-tenuta che la coppia di torsione rotazionale dallo stesso cambio. L'pieno-incluso viene con la tecnologia brevettata del verme della clessidra di Hangtuo, o azionamenti del cono e doppi gearsets del verme dell'avvolgimento dove richiesto, per la carico-tenuta e l'efficienza massime. Ogni dimensione rigorosamente è provata a prestazione che affidabile i tipi variano da a 1 pollici a 25 pollici che producendo 1.8kNm a 89kNm di tenuta coppia di torsione, 0.3Nm a 21kNm di coppia di torsione dell'uscita, 1 kNm al kNm 346 di capovolgimento della capacità di carico di momento e dei rapporti di riduzione del cambio del 31:1 fino a 150: 1.
Il vuotamento del Se determina i dati tecnici
| Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Tenendo coppia di torsione (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Sì | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Sì | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Sì | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Sì | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Sì | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sì | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Sì | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Sì | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Sì | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sì | 204 |
Installazione
Installazione di verticale
Si consiglia per montare gli azionamenti di vuotamento che si riferiscono alla parte superiore di disegno nelle domande solari di migliore protezione.
Per altre applicazioni, le direzioni di montaggio saranno basate sulla valutazione del livello della protezione e sarà migliore per la migliore protezione.
Installazione orizzontale
Si consiglia per montare gli azionamenti di vuotamento capovolti sull'asse di azimut nelle domande solari di migliore protezione e per aggiungere la protezione per l'asse di elevazione.
Per altre applicazioni, le direzioni di montaggio saranno basate sulla valutazione del livello della protezione e sarà migliore per la migliore protezione.
Per SE21, abbiamo raccomandato di essere installati orizzontalmente.
Tabella di prestazione di SE21
| Modello | ingranaggio a vite continua orizzontale di pollice |
| Rapporto | 125:1 |
| Grado del IP | IP66 |
| Coppia di torsione della potenza nominale | kNm 16 |
| Inclinazione della coppia di torsione | kNm 271 |
| Carico assiale | kN 1600 |
| Carico radiale | kN 640 |
| Tenuta della coppia di torsione | kNm 65 |
| Efficienza | 40% |
| Precisione | ° ≤0.1 |
| Autobloccante | Sì |
| Peso | 140 chilogrammi |
| Temperatura di lavoro | -30~+120 ℃ |
