Fornitura degli azionamenti innovatori e redditizi di vuotamento
Luogo di origine: | La Cina |
Marca: | HangTuo |
Certificazione: | CE, ISO9001 |
Numero di modello: | SDE5 |
Quantità di ordine minimo: | 1 pezzo |
---|---|
Prezzo: | USD 280~504 / pc |
Imballaggi particolari: | Scatola di legno compensato |
Tempi di consegna: | 15~45 giorni |
Termini di pagamento: | L / C, T / T, Western Union |
Capacità di alimentazione: | 2000 PZ AL MESE |
Modello: | A 5 pollici | Rapporto di marce: | 37:1 |
---|---|---|---|
Efficienza: | 40% | Preciso: | ≤0.1 |
Driver: | Motore elettrico | Tipo: | Singolo asse verticale |
Applicazione: | Inseguitore solare | Autobloccante: | sì |
Evidenziare: | motore idraulico di pantano,ingranaggio di vuotamento |

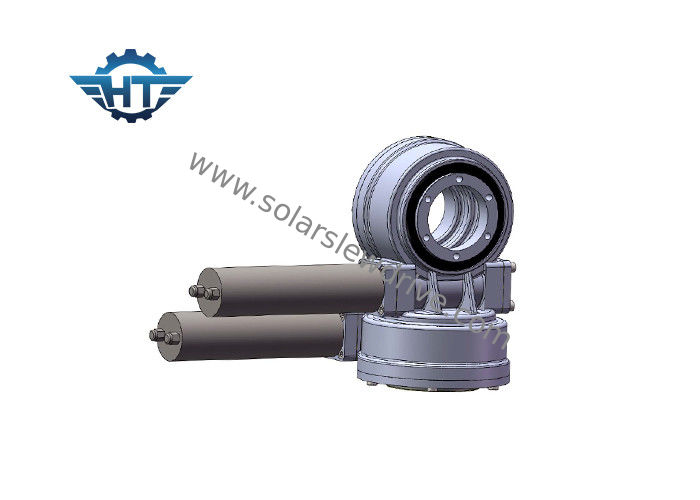

Alto cambio di tenuta dell'azionamento di pantano di coppia di torsione SDE5 del contatto di dente con il motore del NEMA per la pianta solare
Descrizione di produzione
Modello: SDE5
Luogo d'origine: Changzhou, Cina
Marca: GH
Tipo: Chiuso
Materiale: 42CrMo, 50Mn
Coppia di torsione dell'uscita: 800 N.m
Inclinazione della coppia di torsione di momento: 6000 N.m
Tenuta della coppia di torsione: 9200 N.m
Valutazione assiale statica: 16 KN
Valutazione radiale statica: 27 KN
Valutazione assiale dinamica: 8 KN
Valutazione radiale dinamica: 14 KN
Rapporto di marce: 37:1
Efficienza: 40%
L'azionamento del vuotamento di Hangtuo è composto di alloggio, sopportare di vuotamento, sigillare, avvolgente il verme con alcuni pezzi di ricambio completati. Possiamo anche produrre il motore elettronico ed il motore idraulico utilizzati per il vuotamento degli azionamenti, che possono movimenti per il senso orario e ricambiare la rotazione di senso orario.
Vantaggi
1. Forte momento di capovolgimento basato sull'anello di vuotamento
2. Adopt che avvolge ingranaggio a vite continua
3. Determini il più grande carico per usando il multi contatto di dente
4. Migliori la funzione autobloccante statica
Parametri delle serie di SDE
Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Tenendo coppia di torsione (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Sì | 25 |
5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sì | 34 |
7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Sì | 56 |
9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Sì | 92 |
12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sì | 160 |
14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sì | 224 |
17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sì | 320 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sì | 492 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sì | 705 |
Nota: Le dimensioni ed i parametri di cui sopra possono essere aggiornati o il regolato, per le dimensioni più dettagliate ed i parametri, si riferisce prego ai nostri disegni di vendite.
C'è solitamente singolo tipo di asse; tipo doppio di asse, tipo verticale e tipo doppio del verme da 3 ad a 25 pollici, per i pls del dettaglio contattarci per il disegno di vendite.
