Fornitura degli azionamenti innovatori e redditizi di vuotamento
 |
| Luogo di origine: | La Cina |
| Marca: | HangTuo |
| Certificazione: | CE, ISO9001 |
| Numero di modello: | ZSDE5 |
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Prezzo: | USD 280~504 / pc |
| Imballaggi particolari: | Scatola di legno compensato |
| Tempi di consegna: | 15~45 giorni |
| Termini di pagamento: | L / C, T / T, Western Union |
| Capacità di alimentazione: | 2000 PZ AL MESE |
| Modello: | A 5 pollici | Rapporto di marce: | 37:1 |
|---|---|---|---|
| Efficienza: | 40% | Tipo: | due direzioni montate |
| Applicazione: | csp & cpv | Servizio dell'OEM: | Disponibile |
| Luogo d'origine: | Changzhou, Cina | Driver: | Motore passo a passo/motore senza spazzola |
| Evidenziare: | motore idraulico di pantano,azionamento solare dell'inseguitore |
||

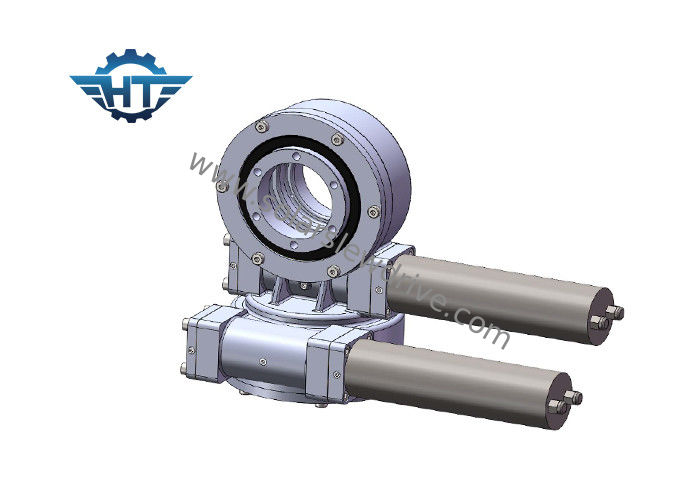

Azionamento solare di pantano dell'ingranaggio a vite ZSDE5 per la stazione torre/dell'eliostato, inseguitori solari di asse doppio
Descrizione
Azionamento doppio di pantano di asse (tipo di ZSDE) - per l'eliostato del csp
Un eliostato è un dispositivo che include il amirror, solitamente uno specchio piano, che gira in modo da continuare riflettere la luce solare verso un obiettivo predeterminato, compensante i moti evidenti del sole nel cielo.
Gli azionamenti zero di vuotamento di serie del baclash di asse doppio sono una soluzione perfetta per gli specchi. La sua funzione principale è di tenere gli specchi per girare simultaneamente verso le due direzioni ed alla stalla di intervallo ed abbastanza affidabile lavorare nelle condizioni esterne dure.
Affidabilità
I nostri azionamenti di vuotamento di doppio-asse di ZSDE sono assicurati per un tempo di vita del campo da 30 anni di posizionamento preciso 3D. Gli azionamenti di SDE creano una soluzione efficiente ed affidabile in un singolo azionamento. Qualifichiamo tutte le nostre componenti e materie prime facendo uso delle norme fissate dall'iso 9001, certificazioni del CE per massimizzare la vita del campo.
Parametri delle serie di SDE
| Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Tenendo coppia di torsione (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Sì | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sì | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Sì | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Sì | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sì | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sì | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sì | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sì | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sì | 705 |
Installazione dell'azionamento di pantano
1. Liberi la struttura di montaggio, per esempio dalla saldatura, dalla galvanizzazione, dai residui, dalla sporcizia, ecc.
2. Sollevi l'azionamento di pantano con i perni ad occhio.
3. L'azionamento di pantano sarà montato nello stato scarico.
4. La seguente procedura sarà seguita per evitare le deviazioni fra il bullone che stringe le forze.
5. Applichi il liquido della serratura del filo ai fili.
6. Liquido della serratura del filo di disposizione sulla lacuna del filo che richiede le parti adattantesi completamente.
7. Precarichi di traverso i bulloni. Vedi il modello generale nello schizzo qui sotto come dei bulloni ottenere di traverso la coppia di torsione nella sequenza. Inizio con l'anello interno o esterno. Faccia di traverso torqueing di tutti i bulloni a 30% di coppia di serraggio. Poi ripeti di traverso la coppia di torsione a 80% di coppia di serraggio. Infine di traverso serrare a 100% della coppia di serraggio.
Come scegliere la dimensione adeguata degli azionamenti di vuotamento?
La scelta della dimensione adeguata degli azionamenti di vuotamento per evitare non solo da mancanza della prestazione o da eccedenza della prestazione è di svolgere un ruolo importante nel raggiungimento delle soluzioni redditizie.
Prego forniscaci le seguenti informazioni per selezionare un azionamento adatto di vuotamento:
1. l'applicazione
2. il toque dell'uscita ha richiesto. Se non avete una chiara idea di quei dati, appena dicaci il carico, per esempio, il peso dei pannelli e dei supporti di attacco sul nostro azionamento di vuotamento.
3. le dimensioni del carico ed il più grande vento nella vostra area durante i 10 anni scorsi che sono usati per calcolare se l'azionamento che raccomandassimo potrebbero sopportare il carico di maxium quando viene il grande vento.
4. la velocità che dell'uscita avete richiesto che ci aiuterà a raccomandare i motori adatti per voi.
5. altre informazioni quale la richiesta ecc del grado del IP, del contraccolpo
