Fornitura degli azionamenti innovatori e redditizi di vuotamento
 |
| Luogo di origine: | La Cina |
| Marca: | HangTuo |
| Certificazione: | CE, ISO9001 |
| Numero di modello: | VE9 |
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Prezzo: | USD 280~504 / pc |
| Imballaggi particolari: | Scatola di legno compensato |
| Tempi di consegna: | 15~45 giorni |
| Termini di pagamento: | L / C, T / T, Western Union |
| Capacità di alimentazione: | 2000 PZ AL MESE |
| Tipo: | Azionamento di vuotamento | Luogo d'origine: | Changzhou, Cina (continente) |
|---|---|---|---|
| Motore: | Motore senza spazzola di CC | Caratteristica: | Completamente incluso |
| Materiale: | 42CrMo o 50Mn | Garanzia: | 5~10 anni |
| Dimensione: | A 3 pollici ad a 25 pollici | Applicazione: | Sistema di energia solare |
| Evidenziare: | azionamento di vuotamento per il sistema di tracciamento solare,azionamento solare dell'inseguitore |
||

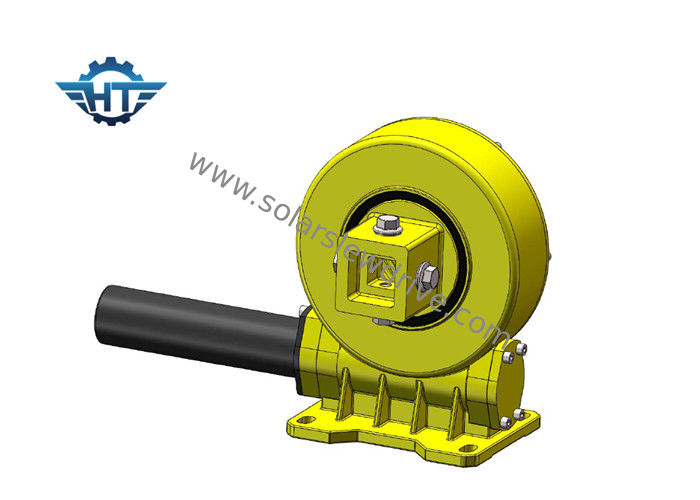

L'inseguitore solare di alta produttività verticale Ve9 ha ucciso l'azionamento applicato in sistema di tracciamento solare piano
Descrizione
Singolo azionamento di pantano di asse utilizzato nel singolo sistema di tracciamento piano di asse, che il sostegno è una disposizione nord-sud, sistema di tracciamento est-ovest. Secondo l'algoritmo astronomico, l'azionamento di pantano determinato dal motore sopporterà l'alta coppia di torsione per determinare l'intero sistema, di modo che il sistema può seguire l'azimut del sole, il più distante possibile per migliorare il sole sulla superficie dell'irradiamento fotovoltaico del modulo e per aumentare così la produzione di energia.
L'installazione del sistema di tracciamento solare per tenere i pannelli solari per seguire il sole può efficacemente migliorare sempre l'efficienza di energia solare e quando i singoli inseguitori di asse sono installati nelle aree altamente irradiate, la produzione di energia aumentata significa che le centrali elettriche possono generare il più alto ritorno su investimento.
Ciò pricipalmente è basata per principio di progettazione del sistema di tracciamento, dovuto l'impatto della rotazione della terra, per una posizione fissa sulla terra, il ciclo del sole durante tutto l'anno, il suo angolo dell'illuminazione inoltre costantemente sta cambiando. Il sistema di tracciamento solare è installato per tenere i pannelli solari fino alla pista il sole e per aumentare la quantità di radiazione solare ricevuta tramite i generatori solari, quindi aumentanti la capacità globale dei sistemi fotovoltaici solari della produzione di energia.
Ha ucciso i dati tecnici dell'azionamento
| Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Tenendo coppia di torsione (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Sì | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sì | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Sì | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Sì | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Sì | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sì | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sì | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sì | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sì | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sì | 251 |
Dati del motore
Tensione nominale V/DC: 24vdc
Velocità a vuoto RPM: 1200±10%
A corrente a vuoto: <0>
Coppia di torsione stimata N.M: 0,12
Velocità RPM: 800±10%
Carico A corrente: <1A
Potere stimato W: <10W
Parametro di uscita dell'ingranaggio:
Rapporto di velocità: 399:1
Coppia di torsione N.M della potenza nominale: 32
Velocità RPM dell'uscita: 2±0.5
Uscita di Corridoio: 2
Tipo di Corridoio: 40F/39
Corridoio la tensione in ingresso V: 5~24
Il cavo definisce:
1. Rosso spesso: Motore +
2. Il nero spesso: Motore -
3. Verde giallo: Terra
4. Giallo sottile: corridoio B
5. Rosso sottile: corridoio +24V
6. Il nero sottile: terra del corridoio
7. Verde sottile: corridoio A
Requisiti tecnici
1. Il motore dovrebbe essere flessibile dopo l'assemblea.
2. Nessun rumore anormale quando il potere è acceso (la linea rossa è collegato al polo positivo dell'alimentazione elettrica).
3. Spazio assiale: Nessun (può usare il recupero della cresta dell'onda).
4. Resista alla prova di tensione: 800VAC, 5mA, non è ripartizione, nessuna luce intermittente.
5. Resistenza di isolamento: > 20MΩ.
Dimensioni
