Fornitura degli azionamenti innovatori e redditizi di vuotamento
Luogo di origine: | La Cina |
Marca: | HangTuo |
Certificazione: | CE, ISO9001 |
Numero di modello: | SE7 |
Quantità di ordine minimo: | 1 pezzo |
---|---|
Prezzo: | USD 100~1100/ pc |
Imballaggi particolari: | Scatola di legno compensato |
Tempi di consegna: | 15~45 giorni |
Termini di pagamento: | L / C, T / T, Western Union |
Capacità di alimentazione: | 2000 PZ AL MESE |
Tipo: | Azionamento di vuotamento SE7 | Materiale: | 42CrMo o 50Mn |
---|---|---|---|
Garanzia: | 3~5 anni | dimensione: | A 3 pollici ad a 25 pollici |
Applicazione: | Inseguitore solare | Colore: | Cliente richiesto |
Motore: | CA o CC o Hydarulic | Sito dell'installazione: | Apra il campo |
Evidenziare: | azionamento di pantano per l'inseguitore solare,azionamento solare dell'inseguitore |

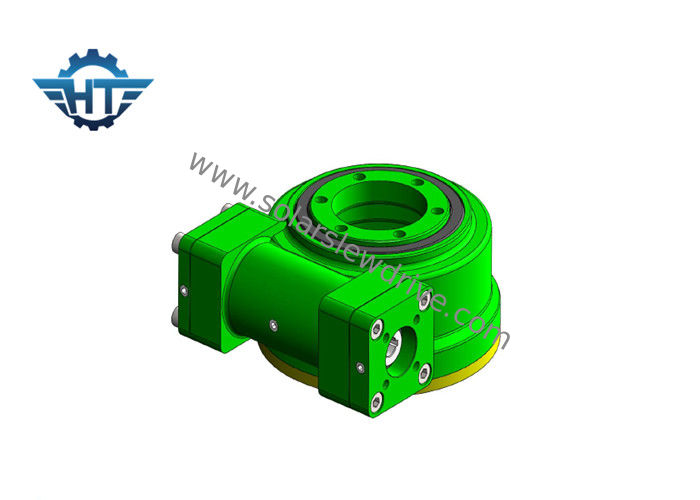

Azionamento solare di pantano dell'inseguitore del compatto del Se descritto con il contatto incluso del Mult-dente e dell'alloggio
Descrizione
L'azionamento di pantano è un meccanismo di trasmissione rotatorio completo della decelerazione che integra l'alimentazione movente. Prende il cuscinetto di vuotamento come l'azionatore della trasmissione ed il collegamento del meccanismo, attaccando la parte attiva, la fonte movente e le coperture ad un anello nell'anello interno ed esterno del cuscinetto di vuotamento, mentre l'altro anello come sia l'azionatore della trasmissione che la base di collegamento delle parti mobili determinate. In questo modo, usando le caratteristiche del cuscinetto di vuotamento come il connettore completamente rotatorio per configurare il trasmettitore e le parti dell'impulso principale efficacemente, rendentegi un insieme delle funzioni rotatorie, di decelerazione e dell'azionamento ed allo stesso tempo con la struttura semplice, il tipo generale di meccanismo di trasmissione di decelerazione di fabbricazione facile e la manutenzione.
A causa di alta integrazione dell'azionamento di pantano, l'utente non fa deve acquisto e fabbricazione ogni accessorio dell'azionamento di pantano uno per uno e fino ad un certo punto inoltre riduce il processo della preparazione all'inizio della produzione del prodotto, così notevolmente migliorando la produttività del lavoro. Rispetto alla trasmissione tradizionale dell'ingranaggio, l'ingranaggio a vite può ottenere un rapporto relativamente grande della decelerazione, eliminante in alcuni casi le componenti del riduttore, in modo da ridurre i costi di acquisizione per i clienti ed anche notevolmente ridurre il tasso della generazione dell'errore dell'azionamento di pantano.
Motore senza spazzola di CC
Dati tecnici degli azionamenti di pantano del Se
Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Tenendo coppia di torsione (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Sì | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Sì | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Sì | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Sì | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Sì | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sì | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Sì | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Sì | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Sì | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sì | 204 |
Motore dell'ingranaggio
Specificazione
Tensione: 24VDC
Nessuna corrente del carico: 0.6A (massimo)
Nessuna velocità dell'uscita del carico: 3,2 giri/min.
Nessuna velocità del carico: 1300 giri/min.
Velocità stimata: 2 giri/min.
Coppia di torsione stimata: 43 nanometro
Max Torque: 48 nanometro
Corrente nominale: 1.8A (massimo)
Classe del IP: IP55
Peso: g 2000
Collegamento elettrico:
1. Rosso spesso: Motore +
2. Il nero spesso: Motore -
3. Verde giallo: Terra
4. Giallo sottile: corridoio B
5. Rosso sottile: corridoio +5V
6. Il nero sottile: terra del corridoio
7. Verde sottile: corridoio A
Q&A
1. Come posso scegliere?
Specifichi prego la dimensione del diametro di ruota, la larghezza, la tensione, il potere e la velocità a vuoto dei motori richiesti.
2. Potrei prelevare i campioni per verificare in anticipo la qualità ed il mercato?
Sicuro, benvenuto prelevare i campioni per verificare la nostri qualità e servizio.
3. Che cosa è il costo complessivo per i campioni?
Il campione totale del cost= del campione ha costato + trasporto
Vi daremo il migliore costo di spedizione dopo che scegliete i motori adatti dell'ingranaggio
4. Come spedite i campioni?
La considerazione della quantità del campione non è grande, noi i campioni della nave appoggio dallo SME, dal TNT o da Fedex
5. Che cosa è la vostra quantità di ordine minimo? 10 insiemi dopo che campioni confermati
6. Che cosa è il vostro termine di consegna?
Per i campioni standard: all'interno di 7days; per gli ordini in lotti: all'interno di 25days.
