Fornitura degli azionamenti innovatori e redditizi di vuotamento
 |
| Luogo di origine: | La Cina |
| Marca: | HangTuo |
| Certificazione: | CE, ISO9001 |
| Numero di modello: | SE1 |
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Prezzo: | USD 100~200/ pc |
| Imballaggi particolari: | Scatola di legno compensato |
| Tempi di consegna: | 15~45 giorni |
| Termini di pagamento: | L / C, T / T, Western Union |
| Capacità di alimentazione: | 2000 PZ AL MESE |
| Tensione di alimentazione elettrica: | 24 V | Sensori di Corridoio: | NO |
|---|---|---|---|
| Tipo: | A 1 pollici | Installazione: | Orizzontale |
| Asse: | Singolo asse | Colore: | Argento |
| Evidenziare: | azionamento di pantano per l'inseguitore solare,azionamento solare dell'inseguitore |
||

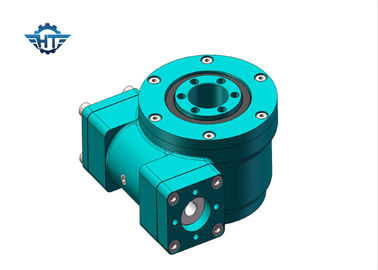

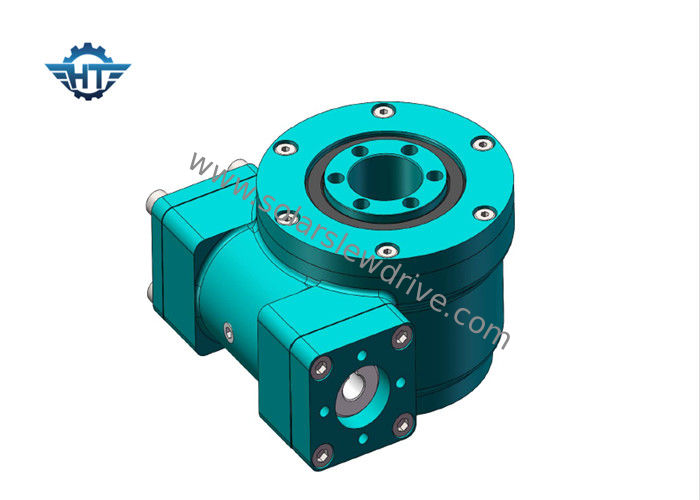

Piccolo vuotamento SE1 sopportante che vuota Ring Drive Manufacturers, 50mn, materiale 42crmo per gli inseguitori solari
Descrizione
Il dispositivo sopportante di piccolo vuotamento è composto solitamente di verme, un anello di vuotamento, un alloggio, un motore, e simili. Poiché le componenti del centro stanno vuotando i cuscinetti, possono resistere simultaneamente alle forze assiali, alle forze radiali e ad inclinare i momenti. Rispetto ai prodotti tradizionali dell'azionamento di pantano, il nostro azionamento di pantano è facile da installare, facile mantenere e risparmia lo spazio dell'installazione. Il prodotto può essere ampiamente usato nel macchinario di costruzione e nei nuovi campi di energia quali i camion a base piatta resistenti, le gru del contenitore, le gru camion-montate, i veicoli del lavoro aereo ed i sistemi della generazione di energia solare.
Trattamento termico di piccolo azionamento di vuotamento
Trattamento termico della canalizzazione: Le canalizzazioni del cuscinetto di vuotamento sono superficie-induttivo estiguuta e la durezza d'estinzione è assicurata a HRC 55-62, che può raggiungere la profondità sufficiente dello strato indurito.
Trattamento termico dell'ingranaggio: dovuto la necessità di trasmettere la forza, uno degli anelli di vuotamento ha solitamente denti. Lo stato di trattamento termico dell'ingranaggio generalmente è normalizzato o temperato. La superficie del dente può anche essere estiguuta secondo le esigenze degli utenti. La durezza d'estinzione è fra 50 e 60 HRC e profondità sufficiente può essere garantito. L'ingranaggio che estigue può essere diviso nell'estinzione piena del dente e nell'induzione singola del dente che si induriscono secondo l'applicazione. l'indurimento di induzione del Unico dente può essere diviso nella radice della superficie del dente che estigue e l'estinzione della superficie del dente.
Dati tecnici
| Azionamento di pantano SE1 | Dati del motore | ||
| Coppia di torsione stimata | 384 N.m | Tensione nominale | 24 VCC |
| Velocità stimata | 0,06 GIRI/MIN. | Corrente nominale | <8 A=""> |
| Max Output | Coppia di torsione (3sec.) 460 N.m | Potenza di uscita | 25 W |
| Rapporto | 32:1 | Velocità stimata | 2 GIRI/MIN. |
| Temperatura | -30℃~80℃ | Lunghezza del cavo | 1 METRO |
Dimensioni
Dati tecnici dell'azionamento di vuotamento di serie del Se
| Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Tenendo coppia di torsione (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Sì | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Sì | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Sì | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Sì | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Sì | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sì | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Sì | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Sì | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Sì | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sì | 204 |
Trattamento termico del trattamento termico sopportante della canalizzazione di piccolo vuotamento: Le canalizzazioni del cuscinetto di vuotamento sono superficie-induttivo estiguuta e la durezza d'estinzione è assicurata a HRC 55-62, che può raggiungere la profondità sufficiente dello strato indurito.
