| Brand Name: | HangTuo |
| Model Number: | SE7 |
| MOQ: | 1 pezzo |
| prezzo: | USD 100~1100/ pc |
| Delivery Time: | 15~45 giorni |
| Payment Terms: | L / C, T / T, Western Union |

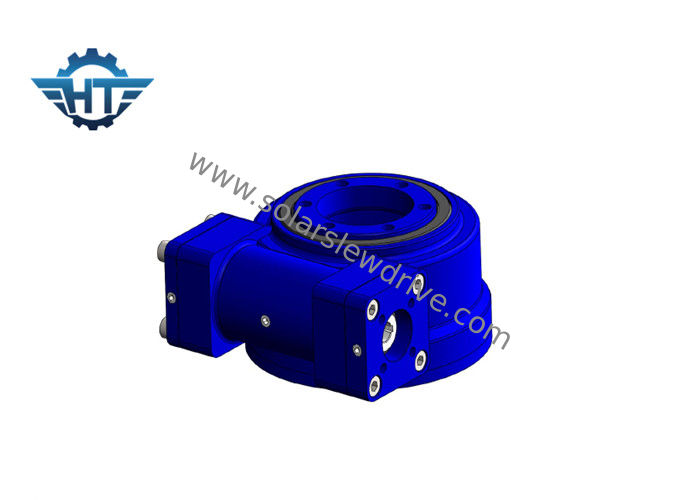

Piccolo azionamento completamente incluso di pantano con il sigillamento di scheletro, grado di protezione IP66 per l'ambiente duro
Descrizione
Gli azionamenti di pantano sono un'unità tutta compresa formata dall'anello innestato di pantano, ingranaggio di azionamento, alloggio e motore a corrente alternata idraulico del motore (elettrico, o). Progettato per caricamento assiale, radiale e di momento.
I nostri azionamenti di pantano sono alimentati con la tecnologia del verme della clessidra (doppio avvolgimento) per il trattamento, l'efficienza e l'accuratezza aumentati del carico.
Fabbrichiamo un'ampia varietà di azionamenti di pantano, dimensioni di modello, gamme delle prestazioni, opzioni di sigillatura, montando le caratteristiche ed i rapporti di riduzione differenti dell'ingranaggio dal 28:1 a 150: 1.
Gli azionamenti di pantano hanno potuto essere montati orizzontalmente, verticalmente, o combinazione di asse multiplo.
Dati tecnici
Modello |
Coppia di torsione della potenza nominale (N.m) |
TiltingTorque (N.m) | Tenendo coppia di torsione (N.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza | Precisione (grado) | IP | Autobloccante | Peso (chilogrammi) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | Sì | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | Sì | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | Sì | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | Sì | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | Sì | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | Sì | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | Sì | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | Sì | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | Sì | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | Sì |
204 |
Dimensioni
Altre opzioni
Motore elettrico e idraulico, motore a corrente alternata
Alloggio: Aperto o chiuso
Configurazioni su misura dell'input
Progetta per requisiti di applicazione
Motore dell'ingranaggio planetario
Un motore dell'ingranaggio planetario o epicicloidale combina un motore con gli ingranaggi planetari in un pacchetto premontato e pronto per l'uso. Ha protetto solitamente dagli strizzacervelli del calore e dalla pittura del gocciolamento per avere un più alto grado del IP. Fornisce i rapporti di riduzione significativi ed ad alto rendimento in un'unità compatta.
Vantaggi dei motori dell'ingranaggio planetario
I motori dell'ingranaggio planetario sono una scelta astuta per varie applicazioni che hanno bisogno su della coppia di torsione ed a bassa velocità.
1. Dimensione compatta del motore
2. Densità di alto potere
3. Vita estesa dell'ingranaggio
4. Alta efficienza
5. Funzione d'innesto altamente accurata
6. Contraccolpo basso
Dati tecnici
| Tipo | Tensione DC.(V) | Nessun carico | Stimato | Coppia di torsione massima (nanometro) | ||||
| Corrente (A) | Velocità (RPM) | Velocità del motore (RPM) | Corrente (A) | Velocità (r/min) | Coppia di torsione (nanometro) | |||
| ZYT09RC | 24 | 0,8 (MAX) | 2,6 | 1100 | 9,5 (MAX) | 2,0 | 350 | 400 |
Dimensioni
