| Brand Name: | HangTuo |
| Model Number: | SE, VE |
| MOQ: | 1 pezzo |
| prezzo: | USD 100~1100/ pc |
| Delivery Time: | 15~45 giorni |
| Payment Terms: | L / C, T / T, Western Union |

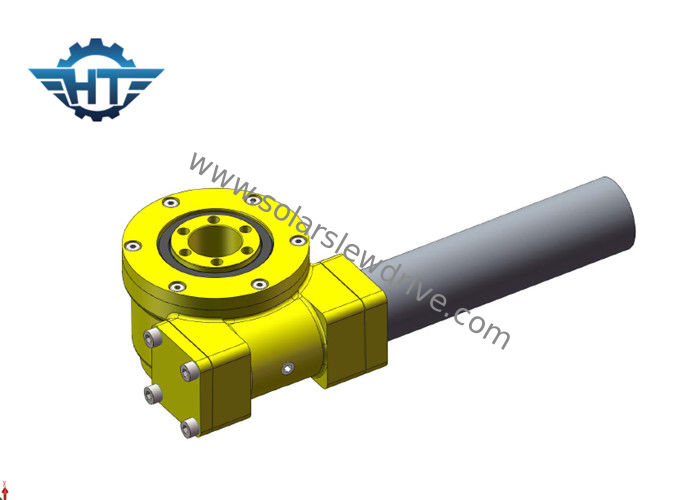

Azionamento solare dell'inseguitore di trattamento antiruggine allegato con il motore dell'ingranaggio planetario di CC applicato in inseguitori solari piani
Descrizione
La progettazione meccanica dell'inseguitore dovrebbe considerare lo spostamento massimo del sole durante il solstizio di estate (l'angolo di derivazione massimo fra le asce). Il singolo inseguitore piano di asse o l'inseguitore di asse polare (singolo asse obliquo), il moto angolare massimo non eccede solitamente o 120°.
La progettazione meccanica della struttura dell'azionamento di pantano deve essere strettamente e saldamente, considerando l'espansione termica del metallo e l'installazione corretta dell'azionamento di pantano.
Nel caso di usura meccanica ragionevole, la perdita di pressione del vento e l'ammortamento del materiale, il sistema di tracciamento possono garantire il periodo di uso di 25 anni. Allo stesso tempo, per proteggere il tempo di impiego lungo, tutte le parti dell'azionamento di pantano devono placcare o altra il trattamento antiruggine della superficie.
Dati di Techical
| Parametri di prestazione del modello del Se | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Coppia di torsione della tenuta (N.m) | TiltingTorque (N.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Effeciency | Precisione (grado) | IP | Impiegati lavoranti. (℃) | Autobloccante | Peso (chilogrammi) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 28:1 | 43% | ≤0.1 | 66 | -30~+120 | Sì | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 43% | ≤0.1 | 66 | -30~+120 | Sì | 8 |
| 5" | 800 | 6000 | 4700 | 68 | 27 | 37:1 | 43% | ≤0.1 | 66 | -30~+120 | Sì | 12 |
| 7" | 2000 | 13500 | 7100 | 132 | 58 | 57:1 | 43% | ≤0.1 | 66 | -30~+120 | Sì | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 43% | ≤0.1 | 66 | -30~+120 | Sì | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 43% | ≤0.1 | 66 | -30~+120 | Sì | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 43% | ≤0.1 | 66 | -30~+120 | Sì | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 43% | ≤0.1 | 66 | -30~+120 | Sì | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 43% | ≤0.1 | 66 | -30~+120 | Sì | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 43% | ≤0.1 | 66 | -30~+120 | Sì |
204 |
Istruzioni di installazione
Gli azionamenti di vuotamento di serie del Se sono installati generalmente orizzontalmente. Ed inoltre raccomandiamo di installare orizzontalmente la considerazione della prestazione degli azionamenti di vuotamento.
