Fornitura degli azionamenti innovatori e redditizi di vuotamento
 |
| Luogo di origine: | La Cina |
| Marca: | HangTuo |
| Certificazione: | CE, ISO9001 |
| Numero di modello: | SDE5 |
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Prezzo: | USD 280~504 / pc |
| Imballaggi particolari: | Scatola di legno compensato |
| Tempi di consegna: | 15~45 giorni |
| Termini di pagamento: | L / C, T / T, Western Union |
| Capacità di alimentazione: | 2000 PZ AL MESE |
| modello: | da 5 pollici | Rapporto di marce: | 37 |
|---|---|---|---|
| Efficienza: | 40% | Tipo: | asse doppio |
| Applicazione: | sistema di tracciamento solare | OEM Service: | Disponibile |
| Luogo d'origine: | Changzhou, Cina | autista: | 12/24vdc motori, servomotori |
| Evidenziare: | solar slew drive,slewing drive for solar tracking system |
||

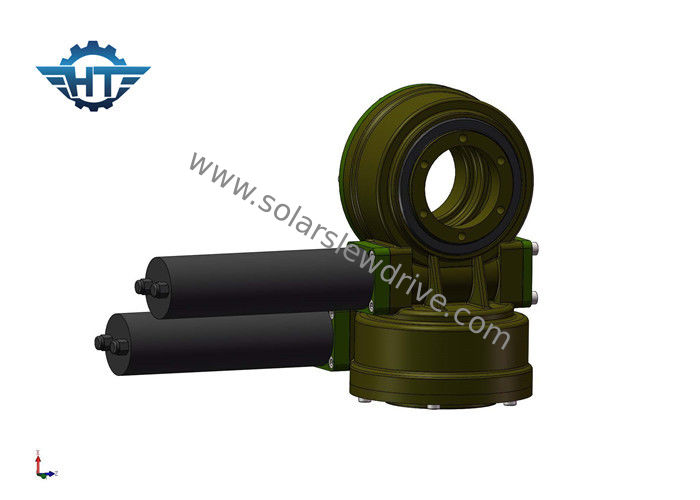

Piccoli azionamenti di pantano contraccolpo doppio di asse dell'alto, verme e struttura dell'ingranaggio per il sistema di tracciamento solare di asse doppio
Descrizione
Gli azionamenti di vuotamento consistono di vuotare il cuscinetto, l'albero a vite continua, l'alloggio, cuscinetto, vanno in automobile ecc. Vada in automobile l'azionamento l'albero a vite continua, l'anello esterno del cuscinetto di vuotamento girerà, l'anello esterno producono la coppia di torsione attraverso la flangia mentre l'anello interno del cuscinetto di vuotamento è riparato in alloggio.
Funzione
L'azionamento di vuotamento può sostenere il carico più assiale, carico radiale e momento della inclinazione. La piattaforma girevole o la struttura gira all'azimut ed all'elevazione determinati vuotando l'azionamento.
Applicazione
Per solare: È progettata in sistema di tracciamento solare e migliora l'efficienza della produzione di energia.
Per uso industriale: Pricipalmente usato per determinare la rotazione relativa due obietta in 360°.
Vantaggi
1. Progettato con l'albero a vite continua della clessidra che fornisce più contatto di dente e più alta coppia di torsione
2. Il tempo di impiego è aumentato dall'ingranaggio e la canalizzazione si indurisce
3. La prestazione di prodotto è provata e qualità del prodotto assicurata.
Ci sono molte applicazioni in cui l'azionamento di vuotamento può essere utilizzato, soprattutto perché è perfetto per le applicazioni che richiedono sia il potere della carico-tenuta che la forza rotazionale di coppia di torsione.
Specifiche
| Parametri di prestazione del modello di SDE | ||||||||||
| Modello | Rapporto | Coppia di torsione della potenza nominale | Inclinazione della coppia di torsione | Carico assiale | Carico radiale | Coppia di torsione della tenuta | Efficienza | Precisione | Autobloccante | Peso |
| N.m | N.m | kN | kN | N.m | grado | Sì | chilogrammo | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Sì | 21kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Sì | 32kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Sì | 54kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Sì | 88kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Sì | 157 chilogrammi |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Sì | 214kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Sì | 315kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Sì | 481kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Sì | 682 chilogrammi |
