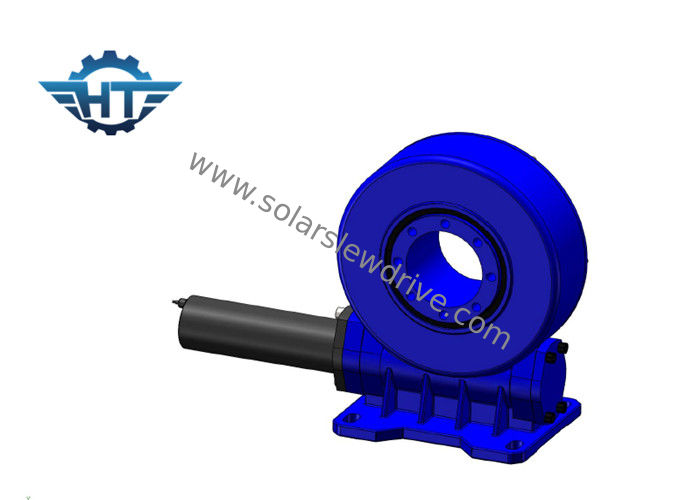

Piccola uscita della flangia dell'azionamento di pantano VE9, singolo azionamento dell'ingranaggio a vite di asse applicato in inseguitori solari

Piccola uscita della flangia dell'azionamento di pantano VE9, singolo azionamento dell'ingranaggio a vite di asse applicato in inseguitori solari

  • Piccola uscita della flangia dell'azionamento di pantano VE9, singolo azionamento dell'ingranaggio a vite di asse applicato in inseguitori solari
  • Piccola uscita della flangia dell'azionamento di pantano VE9, singolo azionamento dell'ingranaggio a vite di asse applicato in inseguitori solari
Piccola uscita della flangia dell'azionamento di pantano VE9, singolo azionamento dell'ingranaggio a vite di asse applicato in inseguitori solari
Dettagli:
Luogo di origine: La Cina
Marca: HangTuo
Certificazione: CE, ISO9001
Numero di modello: VE9»
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 pezzo
Prezzo: USD 280~504 / pc
Imballaggi particolari: Scatola di legno compensato
Tempi di consegna: 15~45 giorni
Termini di pagamento: L / C, T / T, Western Union
Capacità di alimentazione: 2000 PZ AL MESE
Contatto
Descrizione di prodotto dettagliata
Materiale: 50Mn, 42CrMo modello: VE9»
Rapporto di marce: 61:1 Coppia di torsione della potenza nominale: 4300 nanometro
Coppia di torsione della tenuta: 27200 nanometro Inclinazione della coppia di torsione: 16000 nanometro
Efficienza: 40% preciso: meno di 0,1 gradi
Evidenziare:

cambio dell'ingranaggio a vite continua

,

motore dell'ingranaggio a vite





Azionamento con l'uscita della flangia, singolo azionamento di pantano VE9 dell'ingranaggio a vite di asse applicato in inseguitori solari



Descrizione



Un sistema di ingranaggio a vite continua di pantano è un'unità in modo compatto costruita che consiste di un anello di vuotamento, di una base di appoggio e di un verme. Questa unità introduce i vantaggi di un anello di vuotamento e di un verme in un'unità.



È adatto ad applicazioni che richiedono la rotazione lenta con un movimento continuo o ciclico capace di trattamento dei carichi combinati. Il prodotto è con le dimensioni standard per la coppia del motore elettrico o idraulico come pure la coppia di intero sistema ad attrezzatura.

dovuto la sua compattezza, alta rigidità ed altri vantaggi citati, un sistema di ingranaggio a vite continua è utilizzato in attrezzatura variante quali le piattaforme mobili dell'assemblea, il sistema satellite, le gru idrauliche sui veicoli del trasporto, le piccole gru marine, scale giranti allungabili di caricamento, nelle unità della ruota di grandi trasportatori portali marini.



Piccola uscita della flangia dell'azionamento di pantano VE9, singolo azionamento dell'ingranaggio a vite di asse applicato in inseguitori solari 0



Dati tecnici



Modello: VE9 Luogo d'origine Changzhou, Cina
Marca HANGTUO Tipo Incluso
Materiale 42CrMo, 50Mn Coppia di torsione dell'uscita 4300 N.m
Inclinazione della coppia di torsione di momento 16 K N.m Coppia di torsione della tenuta 27 K N.m
Valutazione assiale statica 60 KN Valutazione radiale statica 130 KN
Valutazione assiale dinamica 30 KN Valutazione radiale dinamica 65 KN
Rapporto di marce 37:1 Efficienza 40%





Dati tecnici dell'azionamento di pantano della VE



Modello Rapporto Coppia di torsione della potenza nominale Inclinazione della coppia di torsione Carico assiale Carico radiale Coppia di torsione della tenuta Efficienza Precisione Autobloccante Peso
N.m N.m kN kN N.m grado chilogrammo
3" 31:1 300 1500 3,6 15 7000 40% ≤0.1 13kg
5" 37:1 637,5 5000 16 27 9200 40% ≤0.1 18kg
7" 57:1 1750 7000 34 58 13200 40% ≤0.1 28kg
8" 51:1 2250 11200 50 80 20400 40% ≤0.1 35kg
9" 61:1 4300 16000 60 130 27200 40% ≤0.1 51kg
12" 78:1 5600 25000 77 190 40560 40% ≤0.1 61kg
14" 85:1 6750 48000 110 230 44200 40% ≤0.1 78 chilogrammi
17" 102:1 9460 67000 142 390 53040 40% ≤0.1 105 chilogrammi
21" 125:1 16000 89000 337 640 65000 40% ≤0.1 185 chilogrammi
25" 150:1 21450 112000 476 950 89000 40% ≤0.1 244 chilogrammi





Vantaggi



1. La rotazione ±60°, fermata dura/limita duro dentro l'azionamento nel caso di guasto di controllo del software

2. Collegamento di un motore di azionamento dalla sinistra o dalla destra

3. Durante l'installazione, non è necessario da regolare la rimozione del sistema d'ingranaggi; ciò già è messa dal produttore prima della fabbrica

4. Installazione semplice e manutenzione bassa

5. Utilizzazione razionale dello spazio

6. L'ingranaggio è autobloccante; quindi un freno non è necessario

7. Metodo facile e fluente di iniziare e di fermata
