| Brand Name: | HangTuo |
| Model Number: | SDE5 |
| MOQ: | 1 pezzo |
| prezzo: | USD 280~504 / pc |
| Delivery Time: | 15~45 giorni |
| Payment Terms: | L / C, T / T, Western Union |

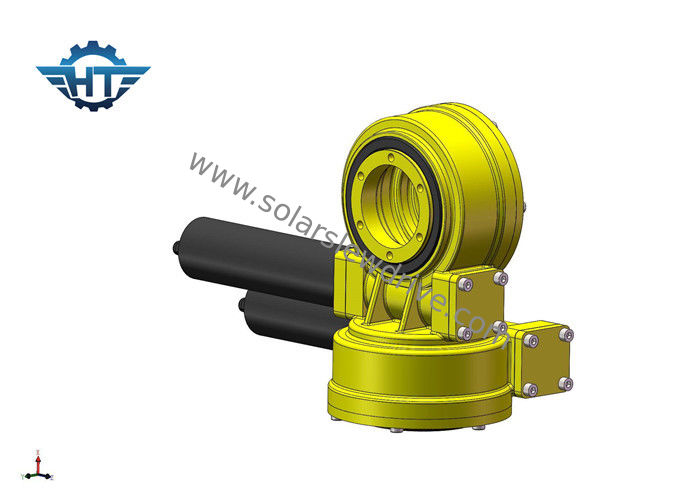

SDE5 si raddoppiano azionamento di pantano di asse con alloggio chiuso IP66 per gli inseguitori solari di asse doppio all'aperto
Descrizione
Pricipalmente misura con il cuscinetto di vuotamento, alloggio e albero a vite continua, ecc.
Ha le caratteristiche della struttura compatta, di abbastanza coppia di torsione, della capacità a basso rumore e buona della anti-forza e della prestazione stabile e sicura.
Funzione
L'azionamento di vuotamento può sostenere il carico più assiale, carico radiale e momento della inclinazione. La piattaforma girevole o la struttura gira all'azimut ed all'elevazione determinati vuotando l'azionamento.
Applicazione
Applicazioni: Escavatore/energia solare/carrello di movimentazione sopraelevato/altro macchina.
Vantaggi
1. Progettato con l'albero a vite continua della clessidra che fornisce più contatto di dente e più alta coppia di torsione
2. Il tempo di impiego è aumentato dall'ingranaggio e la canalizzazione si indurisce
3. La prestazione di prodotto è provata e qualità del prodotto assicurata.
Ci sono molte applicazioni in cui l'azionamento di vuotamento può essere utilizzato, soprattutto perché è perfetto per le applicazioni che richiedono sia il potere della carico-tenuta che la forza rotazionale di coppia di torsione.
Specifiche
| Parametri di prestazione del modello di SDE | ||||||||||
| Modello | Rapporto | Coppia di torsione della potenza nominale | Inclinazione della coppia di torsione | Carico assiale | Carico radiale | Coppia di torsione della tenuta | Efficienza | Precisione | Autobloccante | Peso |
| N.m | N.m | kN | kN | N.m | grado | Sì | chilogrammo | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Sì | 21kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Sì | 32kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Sì | 54kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Sì | 88kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Sì | 157 chilogrammi |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Sì | 214kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Sì | 315kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Sì | 481kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Sì | 682 chilogrammi |
