| Brand Name: | HangTuo |
| Model Number: | VE9» |
| MOQ: | 1 pezzo |
| prezzo: | USD 280~504 / pc |
| Delivery Time: | 15~45 giorni |
| Payment Terms: | L / C, T / T, Western Union |

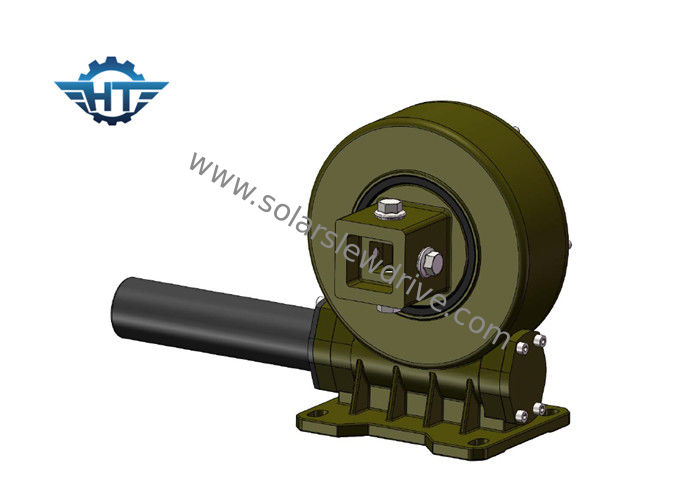

Cambio verticale dell'azionamento di pantano di VE9 IP66 con la metropolitana quadrata dell'uscita per il sistema di tracciamento solare
Descrizione
Un sistema di ingranaggio a vite continua di pantano è un'unità in modo compatto costruita che consiste di un anello di vuotamento, di una base di appoggio e di un verme. Questa unità introduce i vantaggi di un anello di vuotamento e di un verme in un'unità.
È adatto ad applicazioni che richiedono la rotazione lenta con un movimento continuo o ciclico capace di trattamento dei carichi combinati. Il prodotto è con le dimensioni standard per la coppia del motore elettrico o idraulico come pure la coppia di intero sistema ad attrezzatura.
dovuto la sua compattezza, alta rigidità ed altri vantaggi citati, un sistema di ingranaggio a vite continua è utilizzato in attrezzatura variante quali le piattaforme mobili dell'assemblea, il sistema satellite, le gru idrauliche sui veicoli del trasporto, le piccole gru marine, scale giranti allungabili di caricamento, nelle unità della ruota di grandi trasportatori portali marini.
Dati tecnici
| Modello: | VE9 | Luogo d'origine | Changzhou, Cina |
| Marca | HANGTUO | Tipo | Incluso |
| Materiale | 42CrMo, 50Mn | Coppia di torsione dell'uscita | 4300 N.m |
| Inclinazione della coppia di torsione di momento | 16 K N.m | Coppia di torsione della tenuta | 27 K N.m |
| Valutazione assiale statica | 60 KN | Valutazione radiale statica | 130 KN |
| Valutazione assiale dinamica | 30 KN | Valutazione radiale dinamica | 65 KN |
| Rapporto di marce | 37:1 | Efficienza | 40% |
Dati tecnici dell'azionamento di pantano della VE
| Modello | Rapporto | Coppia di torsione della potenza nominale | Inclinazione della coppia di torsione | Carico assiale | Carico radiale | Coppia di torsione della tenuta | Efficienza | Precisione | Autobloccante | Peso |
| N.m | N.m | kN | kN | N.m | grado | Sì | chilogrammo | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Sì | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Sì | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Sì | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Sì | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Sì | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Sì | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Sì | 78 chilogrammi |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Sì | 105 chilogrammi |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Sì | 185 chilogrammi |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Sì | 244 chilogrammi |
Vantaggi
1. La rotazione ±60°, fermata dura/limita duro dentro l'azionamento nel caso di guasto di controllo del software
2. Collegamento di un motore di azionamento dalla sinistra o dalla destra
3. Durante l'installazione, non è necessario da regolare la rimozione del sistema d'ingranaggi; ciò già è messa dal produttore prima della fabbrica
4. Installazione semplice e manutenzione bassa
5. Utilizzazione razionale dello spazio
6. L'ingranaggio è autobloccante; quindi un freno non è necessario
7. Metodo facile e fluente di iniziare e di fermata
