Fornitura degli azionamenti innovatori e redditizi di vuotamento
 |
| Marca: | HangTuo |
| Certificazione: | CE, ISO9001 |
| Numero di modello: | VE3» |
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Prezzo: | USD 120~504 / pc |
| Imballaggi particolari: | Scatola di legno compensato |
| Tempi di consegna: | 15~45 giorni |
| Termini di pagamento: | L / C, T / T, Western Union |
| Capacità di alimentazione: | 2000 PZ AL MESE |
| Luogo di origine: | Changzhou, Cina | Materiale: | 50Mn, 42CrMo |
|---|---|---|---|
| modello: | VE3» | Rapporto di marce: | 31:1 |
| Efficienza: | 40% | colore: | RAL 9006 o come richiesto |
| Applicazione: | sistemi di tracciamento solari | autista: | 24Vdc motor |
| Garanzia: | 5~10 anni | certificato: | ISO9001, CE |
| Sito dell'installazione: | Apra il campo, tetto piano | Caratteristica: | Installazione sicura e rapida, lunga vita |
| Evidenziare: | cambio dell'ingranaggio a vite continua,anello di vuotamento dell'ingranaggio a vite |
||

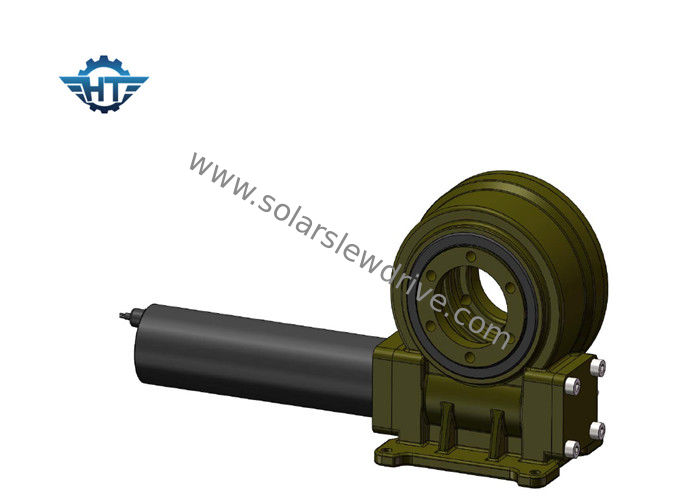

Piccolo azionamento di pantano di singolo asse a 3 pollici con il motore dell'ingranaggio 24VDC per il sistema di tracciamento solare di singolo asse
L'azionamento di vuotamento è un nuovo tipo di prodotto di vuotamento, solitamente chiamato anello di vuotamento, che è composto solitamente di verme, di anello di vuotamento, di alloggio, di motore e di altre componenti. Poiché le componenti del centro stanno vuotando i cuscinetti, possono resistere simultaneamente alle forze assiali, alle forze radiali ed a capovolgere i momenti. Rispetto ai prodotti rotatori tradizionali, il nuovo azionamento di vuotamento caratterizza l'installazione facile, il mantenimento facile e un maggior grado di spazio dell'installazione.
Parametri di prestazione delle serie della VE
| Modello | Rapporto | Coppia di torsione della potenza nominale | Inclinazione della coppia di torsione | Carico assiale | Carico radiale | Coppia di torsione della tenuta | Efficienza | Precisione | Autobloccante | Peso |
| N.m | N.m | kN | kN | N.m | grado | Sì | chilogrammo | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Sì | 13 |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Sì | 18 |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Sì | 28 |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Sì | 35 |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Sì | 51 |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Sì | 61 |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Sì | 78 |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Sì | 105 |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Sì | 185 |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Sì | 244 |
Azionamento raccomandato di vuotamento
| Azionamento incluso di vuotamento dell'alloggio | SE1 | SE3 | SE5 | SE7 | SE9 | SE12 | SE14 | SE21 |
| Azionamento incluso preciso di vuotamento dell'alloggio | ZE3 | ZE5 | ZE7 | ZE9 | ||||
| Azionamento di vuotamento dell'ingranaggio a vite | WE1 | WE3 | WE5 | WE7 | WE9 | |||
| Azionamenti doppi di vuotamento di asse | SDE3 | ZDE3 | SDE5 | ZDE5 | SDE7 | ZDE7 | ||
| Azionamento incluso verticale di vuotamento | VE3 | VE5 | VE6 | VE7 | VE9 | VE12 |
Motore di CC
1. Adotti la struttura portante doppia per l'albero di uscita in moda da aumentare la coppia di torsione massima del cambio molto.
2. Esponga al sole la ruota e la ruota planetaria è collegata dalla scanalatura che aumentano la coppia di torsione massima del cambio ed allungano la vita.
3. Utilizziamo l'ingranaggio elicoidale alla fase dell'input che rendono al rumore il anf basso fatto funzionare uniformemente nell'alta velocità. L'anello interno dell'ingranaggio è separato in moda da poterci fare noi più rapporto e la progettazione sia flessibile. Il cambio ed il motore sono posizionati da una correzione della cucitura dalla vite in assiali che aumentano la precisione di corrispondenza e riducono il rumore.
4. Usiamo il supporto del matterello dentro la macinazione planetaria del matterello di uso di wheel.we invece di molatura scorrevole in modo dalla durata del cambio è molto più lunga.
5. Doppia struttura portante; Macinazione interna sul foro interno degli ingranaggi planetari che fanno la rotondità interna del foro meno di 0.003mm; correndo rotolando invece di fare scorrere; Raschio di precisione della superficie dell'ingranaggio HRC60; L'adozione di tutti questi technoligies assicura le quiete eccellenti e regge il funzionamento e un tempo di lunga vita oltre 10000 ore.
