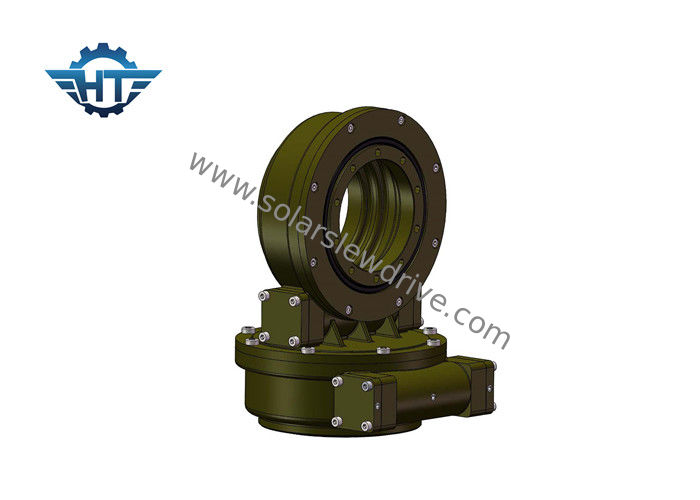

Cambio doppio a 7 pollici dell'azionamento di pantano di asse con il motore elettrico di CC 24v per il sistema di tracciamento solare

Cambio doppio a 7 pollici dell'azionamento di pantano di asse con il motore elettrico di CC 24v per il sistema di tracciamento solare

  • Cambio doppio a 7 pollici dell'azionamento di pantano di asse con il motore elettrico di CC 24v per il sistema di tracciamento solare
  • Cambio doppio a 7 pollici dell'azionamento di pantano di asse con il motore elettrico di CC 24v per il sistema di tracciamento solare
Cambio doppio a 7 pollici dell'azionamento di pantano di asse con il motore elettrico di CC 24v per il sistema di tracciamento solare
Dettagli:
Luogo di origine: La Cina
Marca: HangTuo
Certificazione: CE, ISO9001
Numero di modello: SDE7»
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 pezzo
Prezzo: USD 280~504 / pc
Imballaggi particolari: Scatola di legno compensato
Tempi di consegna: 15~45 giorni
Termini di pagamento: L / C, T / T, Western Union
Capacità di alimentazione: 2000 PZ AL MESE
Contatto
Descrizione di prodotto dettagliata
Materiale: 50Mn, 42CrMo, QUARTO modello: SDE7»
Rapporto di marce: 57:1 Coppia di torsione della potenza nominale: 2000 nanometri
Coppia di torsione della tenuta: 13500 nanometro Inclinazione della coppia di torsione: 7500 nanometro
Efficienza: 40% Colore standard: RAL 9006
carico assiale: 34 KN Carico radiale: 58 KN
Evidenziare:

motore idraulico di pantano

,

ingranaggio di vuotamento

Le serie di SDE si raddoppiano azionamento elettrico di pantano di asse con il motore di CC 24V per il sistema di tracciamento solare



Introduzione



Gli azionamenti doppi di vuotamento di asse sono perfetti per le situazioni che devono girare verticalmente che orizzontalmente sia. Le applicazioni tipiche includono i piatti solari degli inseguitori, del satellite e del radar di asse doppio, macchine che devono muovere 360 gradi ad entrambe le direzioni.


Caratteristiche

1. Alta coppia di torsione backholding per migliorare la sicurezza del sistema di tracciamento solare
2. avvolgendo ingranaggio a vite continua dentro
3. multi contatto di dente per assicurare alto carico
4. funzione autobloccante

Grafico delle prestazioni di SDE


Modello Rapporto Coppia di torsione della potenza nominale (N.m) Inclinando coppia di torsione (N.m) Coppia di torsione della tenuta (N.m) Carico assiale (kN) Carico radiale (kN) Efficienza

Precisione

(°)

Autobloccante Peso (chilogrammi)
3" 31:1 600 1500 5800 10 15 40% ≤0.1 25
5" 37:1 800 6000 9200 16 27 40% ≤0.1 34
7" 57:1 2000 7500 13200 34 58 40% ≤0.1 56
9" 61:1 4300 16000 27200 60 130 40% ≤0.1 92
12" 78:1 5800 25000 40560 77 190 40% ≤0.1 160
14" 85:1 6750 48000 44200 110 230 40% ≤0.1 224
17" 102:1 9460 67000 53040 142 390 40% ≤0.1 320
21" 125:1 16000 89000 65000 337 640 40% ≤0.1 492
25" 150:1 21450 112000 89000 476 950 40% ≤0.1 705


Motore elettrico dell'ingranaggio


Dati del motore Dati planetari
Tensione nominale 24VDC Rapporto 398:1
Corrente nominale 1.3A Coppia di torsione dell'uscita 43Nm
Velocità stimata 800Rpm Velocità dell'uscita 2Rpm
Livello protetto IP55/65/66 Rumore <60db>

Cambio doppio a 7 pollici dell'azionamento di pantano di asse con il motore elettrico di CC 24v per il sistema di tracciamento solare 0

Glossario dei parametri chiave

Inclinazione della coppia di torsione di momento: La coppia di torsione è il carico moltiplicato per la distanza fra la posizione del carico ed il centro del cuscinetto di vuotamento. Se il qorque generato dal carico e dalla distanza è maggior della coppia di torsione di inclinazione stimata di momento, l'azionamento di vuotamento sarà capovolto.
Carico radiale: Carichi il verticale all'asse del cuscinetto di vuotamento
Carico assiale: Carichi il parallelo all'asse del cuscinetto di vuotamento
Coppia di torsione della tenuta: È la coppia di torsione inversa. Quando l'azionamento sta girando inverso e le parti non sono danneggiate, la coppia di torsione massima raggiunta è chiamata tenere la coppia di torsione.
Autobloccante: Soltanto una volta caricato, l'azionamento di vuotamento non può invertire gira e così ha chiamato autobloccante.

Servizi su misura
1. Progettazione speciale basata sulle applicazioni e sui progetti differenti
2. I tipi differenti di motori hanno potuto essere abbinati, quali i motori idraulici, i motori passo a passo, i motori elettrici ecc.
3. I colori differenti sono disponibile basati sul codice di RAL; il nostro colore standard è RAL 9006.
