Fornitura degli azionamenti innovatori e redditizi di vuotamento
 |
| Luogo di origine: | La Cina |
| Marca: | HangTuo |
| Certificazione: | CE, ISO9001 |
| Numero di modello: | SDE7» |
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Prezzo: | USD 280~504 / pc |
| Imballaggi particolari: | Scatola di legno compensato |
| Tempi di consegna: | 15~45 giorni |
| Termini di pagamento: | L / C, T / T, Western Union |
| Capacità di alimentazione: | 2000 PZ AL MESE |
| Materiale: | 50Mn, 42CrMo | modello: | SDE7» |
|---|---|---|---|
| Rapporto di marce: | 57:1 | Coppia di torsione della potenza nominale: | 2000 nanometri |
| Coppia di torsione della tenuta: | 13500 nanometro | Inclinazione della coppia di torsione: | 13200 nanometro |
| Efficienza: | 40% | Colore standard: | RAL 9006 |
| carico assiale: | 34 KN | Carico radiale: | 58 KN |
| Evidenziare: | solar tracker drive,solar slew drive |
||

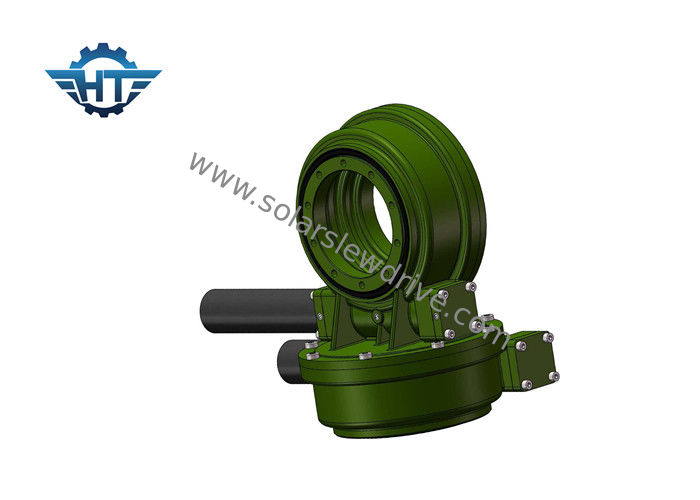

Piccolo azionamento di pantano di asse doppio con il motore innestato planetario 24VDC per il sistema di tracciamento solare
Descrizione
Gli azionamenti del vuotamento di Hangtuo forniscono un grande rapporto in una singola fase di sistema d'ingranaggi, ottimizzata per peso contro la prestazione. I cuscinetti e gli ingranaggi sono montati in un di basso profilo, auto-conservando e pronto--installano l'alloggio, permettendo al prodotto di reagire a tutte le forze assiali e radiali e risultando inclinando i momenti creati nelle applicazioni più provocatorie. Questi prodotti alto-adattabili inoltre caratterizzano la forte resistenza di scossa, la prestazione di lunga vita, la rotazione regolare, sopportare la protezione e le opzioni sigillate dell'azionamento. Tutti benefici tecnici, combinati con gli standard di qualità leader del settore, rendono a prodotti di Hangtuo i candidati ideali per le applicazioni prestazione-critiche e resistenti.
Il principio di funzionamento dell'azionamento di pantano
Il verme è guidato dal motore, che determina l'anello esterno dell'anello di vuotamento per girare; l'anello esterno ha prodotto la coppia di torsione attraverso la flangia e l'anello interno dell'anello di vuotamento è riparato nell'alloggio. L'azionamento di vuotamento ha autobloccante inverso a causa dell'azionamento dell'ingranaggio a vite con le caratteristiche autobloccanti inverse.
Grafico delle prestazioni di SDE
| Modello | Rapporto | Coppia di torsione della potenza nominale | Inclinazione della coppia di torsione | Carico assiale | Carico radiale | Coppia di torsione della tenuta | Efficienza | Precisione | Autobloccante | Peso |
| N.m | N.m | kN | kN | N.m | grado | Sì | chilogrammo | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Sì | 21kg |
| 5" | 37:1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Sì | 32kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Sì | 54kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Sì | 88kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Sì | 157 chilogrammi |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Sì | 214kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Sì | 315kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Sì | 481kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Sì | 682 chilogrammi |
Glossario dei parametri chiave
Inclinazione della coppia di torsione di momento: La coppia di torsione è il carico moltiplicato per la distanza fra la posizione del carico ed il centro del cuscinetto di vuotamento. Se il qorque generato dal carico e dalla distanza è maggior della coppia di torsione di inclinazione stimata di momento, l'azionamento di vuotamento sarà capovolto.
Carico radiale: Carichi il verticale all'asse del cuscinetto di vuotamento
Carico assiale: Carichi il parallelo all'asse del cuscinetto di vuotamento
Coppia di torsione della tenuta: È la coppia di torsione inversa. Quando l'azionamento sta girando inverso e le parti non sono danneggiate, la coppia di torsione massima raggiunta è chiamata tenere la coppia di torsione.
Autobloccante: Soltanto una volta caricato, l'azionamento di vuotamento non può invertire gira e così ha chiamato autobloccante.
Servizi su misura
1. Progettazione speciale basata sulle applicazioni e sui progetti differenti
2. I tipi differenti di motori hanno potuto essere abbinati, quali i motori idraulici, i motori passo a passo, i motori elettrici ecc.
3. I colori differenti sono disponibile basati sul codice di RAL; il nostro colore standard è RAL 9006.
