Fornitura degli azionamenti innovatori e redditizi di vuotamento
Luogo di origine: | La Cina |
Marca: | HangTuo |
Certificazione: | CE, ISO9001 |
Numero di modello: | VE7» |
Quantità di ordine minimo: | 1 pezzo |
---|---|
Prezzo: | USD 280~504 / pc |
Imballaggi particolari: | Scatola di legno compensato |
Tempi di consegna: | 15~45 giorni |
Termini di pagamento: | L / C, T / T, Western Union |
Capacità di alimentazione: | 2000 PZ AL MESE |
Materiale: | 50Mn, 42CrMo | modello: | VE7» |
---|---|---|---|
Rapporto di marce: | 57:1 | Coppia di torsione della potenza nominale: | 1750Nm |
Coppia di torsione della tenuta: | 13200Nm | Inclinazione della coppia di torsione: | 7000Nm |
Efficienza: | 40% | Colore standard: | RAL 9006 |
Evidenziare: | anello di vuotamento dell'ingranaggio a vite,motore dell'ingranaggio a vite |

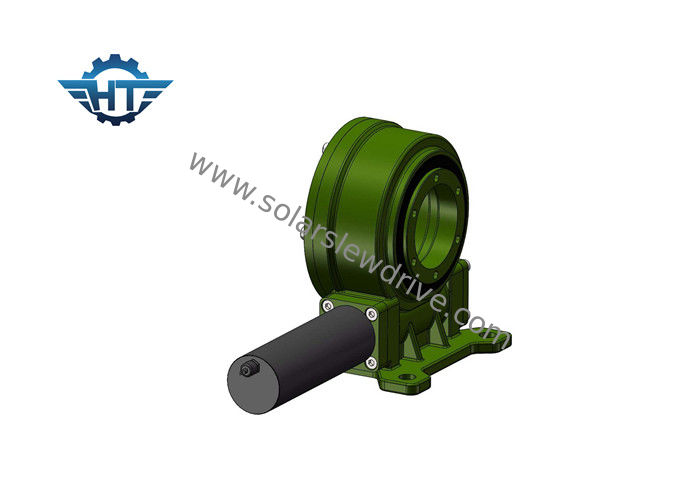

L'azionamento verticale di pantano dell'ingranaggio a vite con l'ingranaggio elettrico planetario 24VDC va in automobile per gli inseguitori solari
Descrizione
Il singolo asse che gli azionamenti verticali di pantano sono montati verticalmente, specificamente è progettato per i sistemi di tracciamento solari di singolo asse piano che richiedono l'inseguimento verso il sole per est-ovest. La rotazione precisa dell'azionamento verticale di pantano permette che il meccanismo segua perfettamente. Questo genere di azionamento verticale di vuotamento è fabbricato facendo uso di ultima tecnologia che comprenda il meccanismo della clessidra.
Vantaggi
1. Alta coppia di torsione backholding per migliorare la sicurezza del sistema di tracciamento solare
2. una gamma girante da 360 gradi
3. avvolgendo ingranaggio a vite continua dentro
4. multi contatto di dente per assicurare alto carico
5. funzione autobloccante
Dati tecnici
Modello | Rapporto | Coppia di torsione della potenza nominale | Inclinazione della coppia di torsione | Carico assiale | Carico radiale | Coppia di torsione della tenuta | Efficienza | Precisione | Autobloccante | Peso |
N.m | N.m | kN | kN | N.m | grado | Sì | chilogrammo | |||
3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Sì | 13kg |
5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Sì | 18kg |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Sì | 28kg |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Sì | 35kg |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Sì | 51kg |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Sì | 61kg |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Sì | 78 chilogrammi |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Sì | 105 chilogrammi |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Sì | 185 chilogrammi |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Sì | 244 chilogrammi |
Servizi su misura
1. Progettazione speciale basata sulle applicazioni e sui progetti differenti
2. i tipi differenti di motori hanno potuto essere abbinati, quali i motori idraulici, i motori passo a passo, i motori elettrici ecc.
3. i colori differenti sono disponibile basati sul codice di RAL; il nostro colore standard è RAL 9006.
Inclinazione della coppia di torsione di momento: Questa coppia di torsione è il carico di gravità moltiplicato per la distanza fra la posizione del carico ed il centro del cuscinetto di vuotamento. Se la coppia di torsione reale è maggior della coppia di torsione di inclinazione stimata di momento, l'azionamento di vuotamento sarà capovolto.
Carico radiale: Il verticale del carico all'asse del cuscinetto di vuotamento
Carico assiale: Il carico parallelo all'asse del cuscinetto di vuotamento
Coppia di torsione della tenuta: È la coppia di torsione inversa. Quando l'azionamento sta girando inverso e le parti non sono danneggiate, la coppia di torsione massima raggiunta è chiamata tenere la coppia di torsione, inoltre è veduta come coppia di torsione rotta.
Autobloccante: Soltanto quando c'è carico, l'azionamento di vuotamento non può invertire gira e così ha chiamato autobloccante.
