Fornitura degli azionamenti innovatori e redditizi di vuotamento
Luogo di origine: | La Cina |
Marca: | HangTuo |
Certificazione: | CE, ISO9001 |
Numero di modello: | SDE7» |
Quantità di ordine minimo: | 1 pezzo |
---|---|
Prezzo: | USD 398~456/ pc |
Imballaggi particolari: | Scatola di legno compensato |
Tempi di consegna: | 15~45 giorni |
Termini di pagamento: | L / C, T / T, Western Union |
Capacità di alimentazione: | 2000 PZ AL MESE |
Materiale: | 50Mn, 42CrMo | Modello: | SDE7» |
---|---|---|---|
Rapporto di marce: | 57:1 | Coppia di torsione della potenza nominale: | 2000 Nm |
Coppia di torsione della tenuta: | 13500 Nm | Inclinazione della coppia di torsione: | 13200 Nm |
Efficienza: | 40% | Applicazione: | Stazione solare |
Evidenziare: | azionamento di vuotamento per il sistema di tracciamento solare,azionamento solare dell'inseguitore |

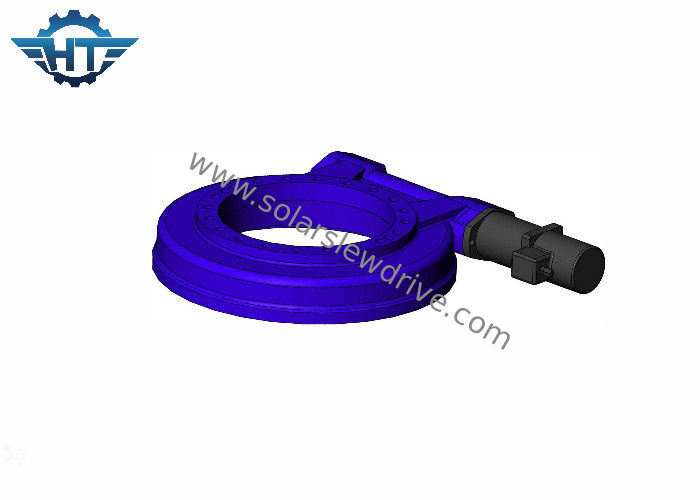

Singolo azionamento di pantano di asse con il cambio planetario 24V per le stazioni solari di PV, di CPV e di CSP
Descrizione
Due azionamenti di vuotamento del Se possono essere installati nel sistema e raggiungere la direzione di elevazione e di azimut che gira allo stesso tempo.
L'uso di un azionamento altamente portatile e efficiente di vuotamento può essere molto utile alle applicazioni dei militari, industriali, o alla varietà residenziale. Per produrre un sistema solare efficiente della generazione, l'azionamento di vuotamento del Se è stato destinato, sviluppato stato e provato.
L'azionamento di vuotamento del Se ha utilizzato il sistema di tracciamento solare è creduto che contribuirà significativamente nell'aumento dell'efficienza della raccolta di energia dai pannelli di PV. Utilizzi due azionamenti di vuotamento del Se in un sistema di tracciamento solare per permettere per controllo preciso dell'angolo di azimut e di elevazione del pannello riguardante il sole. L'inseguimento è riferito potenzialmente per raddoppiare il rendimento di energia di un sistema solare fisso di PV.
Dati tecnici dell'azionamento di vuotamento di serie del Se
Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Tenendo coppia di torsione (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Sì | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Sì | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Sì | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Sì | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Sì | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sì | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Sì | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Sì | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Sì | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sì | 204 |
Nome di prodotto | Azionamento di vuotamento SE17 con i motori dell'ingranaggio di 43Nm 24Vdc |
Coppia di torsione dell'uscita | 9400 N.m |
Inclinazione della coppia di torsione di momento | 135600 N.m |
Tenuta della coppia di torsione | 65040 N.m |
Valutazione assiale statica | kN 980 |
Valutazione radiale statica | kN 390 |
Valutazione assiale dinamica | kN 490 |
Valutazione radiale dinamica | kN 245 |
Alternative del motore | Motore a corrente alternata 380V/220V, motore di CC |
Stile dei prodotti | Asse doppio; Singolo asse; CPV/HCPV; Piatto solare; Parabolico; Torre solare |
Caratteristica di applicazione | Sistema di tracciamento solare, Machiner industriale |
Applicatons
La domanda più comune dell'azionamento di vuotamento di azionamenti di vuotamento di doppio-asse è inseguitori solari di doppio-asse, quali gli eliostati e il photovoltaics concentrato (CPV) e piatti del radar o del satellite. Altre applicazioni includono gli ascensori automobilistici, i posizionatori robot del braccio e le attrezzature della fase.
