| Brand Name: | HangTuo |
| Model Number: | SDE7 |
| MOQ: | 1 pezzo |
| prezzo: | USD 100~1200/ pc |
| Delivery Time: | 15~45 giorni |
| Payment Terms: | L / C, T / T, Western Union |

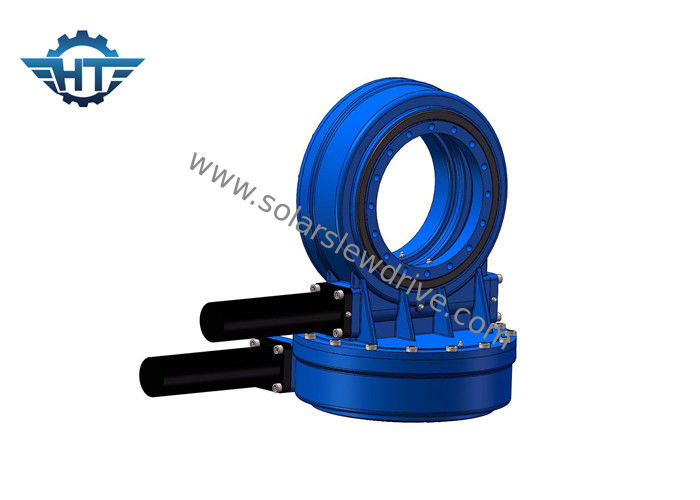

Per l'eliostato doppio di asse e parabolico innestati alto azionamento dell'anello di pantano di Stoque piccolo cuscinetto
Descrizione
Il nostro azionamento di vuotamento di serie di SDE pricipalmente usato per il PV, STP, sistemi di tracciamento solari di CSP, questo modello è asse doppio per le direzioni di elevazione e di orizzontale. Può essere usato per 10 metri quadri dei pannelli solari.
Siamo commessi alla ricerca, sviluppanteci ed applicando l'alta qualità, azionamenti di vuotamento di precisione, forniamo il singolo asse orizzontale affidabile, cuscinetti di vuotamento di doppio-asse e vuotare guida per i sistemi di tracciamento solari, i trackings solari ecc. di CPV, di CSP. I nostri prodotti professionali e di alta qualità inoltre si applicheranno bene come soluzione costante sulla piattaforma di funzionamento aerea, sulla gru del camion, sulla gru a benna del legname, sulla piattaforma di produzione, sull'attrezzatura dello spruzzo, sul veicolo idraulico del modulo, sulle catene di montaggio automatizzate, sui sistemi della deviazione della rotta del vento, ecc.
Vantaggio
1. forte momento di capovolgimento basato sull'anello di vuotamento
2. Adopt che avvolge ingranaggio a vite continua
3. determini il più grande carico per usando il multi contatto di dente
4. funzione autobloccante
Parametri di prestazione di SDE
| Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Coppia di torsione della tenuta (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Sì | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sì | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Sì | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Sì | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sì | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sì | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sì | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sì | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sì | 705 |
Applicazioni
Le applicazioni più comuni dei cuscinetti dell'anello di vuotamento o azionamenti di vuotamento sono inseguitori solari di doppio-asse ed inseguitori solari di singolo asse, quali gli eliostati, parabolico, fresnel e photovoltaics concentrato (CPV), inseguitori solari ecc. dei piatti del radar o del satellite, singolo di asse piano o obliquo. Altre applicazioni includono gli ascensori automobilistici, i posizionatori robot del braccio e le attrezzature della fase.
