| Brand Name: | HangTuo |
| Model Number: | SE9» |
| MOQ: | 1 pezzo |
| prezzo: | USD 100-1600/ pc |
| Delivery Time: | 15~45 giorni |
| Payment Terms: | L / C, T / T, Western Union |

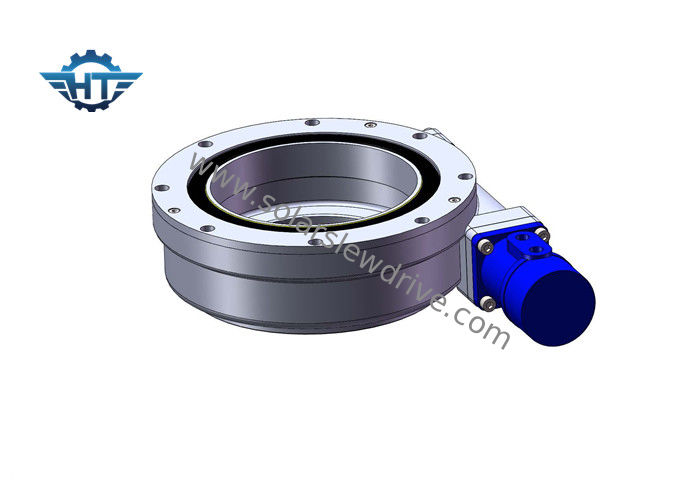

Cuscinetto idraulico dell'anello di vuotamento IP66 con l'alta coppia di torsione per il macchinario di costruzione
Descrizione
Non ci sono limitazioni degli angoli del montaggio e le posizioni del cuscinetto dell'anello di vuotamento di serie del Se guidano. Può essere montato orizzontalmente, verticalmente ed essere inclinato. Gli azionamenti inclusi del cuscinetto dell'anello di vuotamento sono montati di alloggio incluso, del cuscinetto di vuotamento, dell'albero a vite continua e di altre parti. Gli utenti possono scegliere i motori elettrici o i motori idraulici come il potere di azionamento. Può girare 360 gradi in avanti o la rotazione inversa. L'azionamento del cuscinetto dell'anello di vuotamento è progettazione compatta ed è inoltre facile da montare e manutenzione facile in confronto ad altri tipi di determinare le disposizioni testamentarie.
Tabella di prestazione della serie del Se
| Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Coppia di torsione della tenuta (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Sì | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Sì | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Sì | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Sì | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Sì | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sì | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Sì | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Sì | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Sì | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sì | 204 |
Istruzioni di installazione
Gli azionamenti di vuotamento di serie del Se sono installati generalmente orizzontalmente. Ed inoltre raccomandiamo di installare orizzontalmente la considerazione della prestazione degli azionamenti di vuotamento.
Applicazioni
1. le serie del Se ampiamente si applicano nelle parti di rotazione nel macchinario di costruzione e nei settori produzione energia solari
2. la serie del Se può determinare le direzioni di elevazione e di azimut
3. Nelle rotazioni delle piattaforme girevoli o delle gru in vari tipi di macchinari di costruzione
4. parti di rotazione delle attrezzature industriali quali i posizionatori della saldatura
