| Brand Name: | HangTuo |
| Model Number: | VE9 |
| MOQ: | 1 pezzo |
| prezzo: | USD 248~380/ pc |
| Delivery Time: | 15~45 giorni |
| Payment Terms: | L / C, T / T, Western Union |

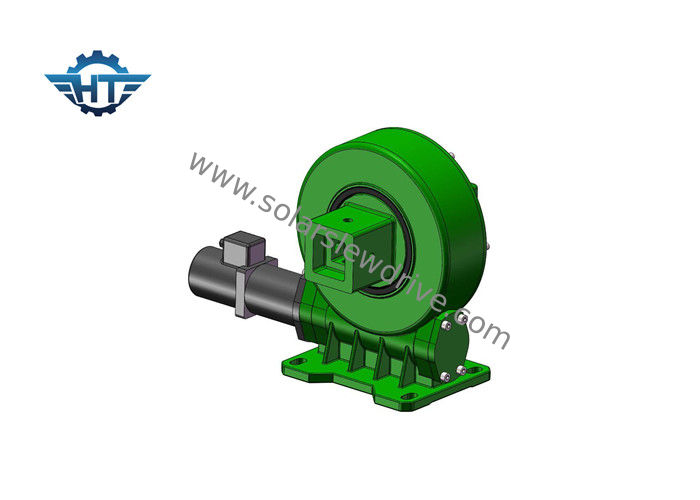

Azionamento solare verticale di pantano con il motore 220VAC per il sistema di tracciamento solare di singolo asse
Descrizione di prodotto
L'azionamento di vuotamento dell'ingranaggio a vite è un meccanismo di trasmissione rotatorio di riduzione del interamente ciclo integrato con un'alimentazione movente. I cuscinetti di alta precisione sono utilizzati come seguace della trasmissione e una parte del collegamento del meccanismo e una parte attiva e una fonte movente sono attaccate ad uno degli anelli interni ed esterni dell'anello di vuotamento. L'altro anello è considerare come sia il seguace della trasmissione che la base di collegamento della parte mobile determinata, di modo che il cuscinetto stesso di vuotamento ha una caratteristica del interamente cerchio rotatorio, l'alimentazione movente e la trasmissione principale è configurata efficientemente. La parte le rende un meccanismo di trasmissione per tutti gli usi di riduzione che integra le funzioni di rotazione, la decelerazione ed avere una struttura semplice e una fabbricazione e una manutenzione convenienti allo stesso tempo.
Performace della serie della VE
| Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Coppia di torsione della tenuta (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Sì | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sì | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Sì | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Sì | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Sì | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sì | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sì | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sì | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sì | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sì | 251 |
Caratteristiche
L'azionamento di vuotamento può realizzare la rotazione e la riduzione di velocità circonferenziali illimitate e può resistere alla più grande forza assiale, forza radiale e forza del capovolgimento. Ha i vantaggi di alta precisione, della struttura compatta e di grande capacità di carico.
Applicazioni
L'applicazione dell'azionamento di vuotamento è trovata solitamente dentro come: generatori eolici, trasportatori dell'onere gravoso, inseguitori solari, gru del porto, attrezzature idrauliche, dispositivi di sterzo della gru, sistemi di automazione, manipolatori dell'onere gravoso, deviazione della rotta e tavole di controllo del passo.
