Fornitura degli azionamenti innovatori e redditizi di vuotamento
Luogo di origine: | La Cina |
Marca: | HANGTUO |
Certificazione: | CE, ISO9001 |
Numero di modello: | VE9 |
Quantità di ordine minimo: | 1 pc |
---|---|
Prezzo: | 200~380 USD/PC |
Imballaggi particolari: | Scatola di legno compensato |
Tempi di consegna: | 15 ~ 30 giorni |
Capacità di alimentazione: | 12000 PCS/year |
Tipo: | Azionamento di vuotamento | Materiale: | 42CRMN o 50Mn |
---|---|---|---|
Applicazione: | alimentazione del sistema solare | Garanzia: | 10 anni |
colore: | cliente richiesto | Dimensioni: | A 3 pollici - a 25 pollici |
Motore: | 24VDC/220VAC | Caratteristica: | lunga vita |
Evidenziare: | anello di vuotamento dell'ingranaggio a vite,motore dell'ingranaggio a vite |

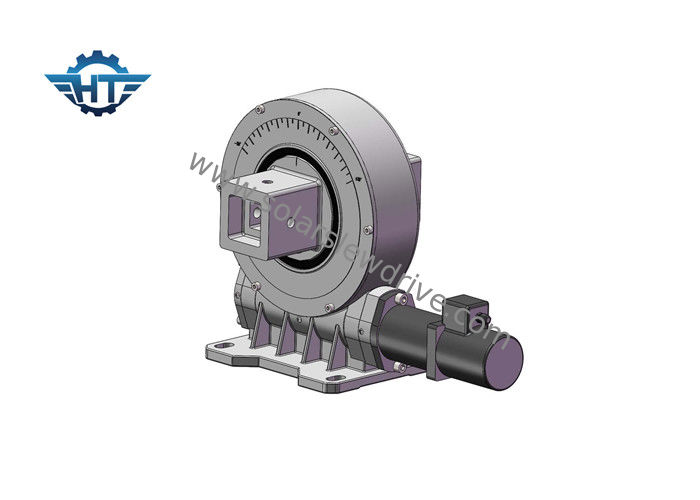

Cambio dell'azionamento di pantano dell'ingranaggio planetario, singolo asse della Auto-serratura VE9 per il sistema di tracciamento solare
Descrizione
La VE, le domande di serie dell'ingranaggio planetario di pantano del cambio verticale dell'azionamento pricipalmente di progettazione della gru dell'argano, della gru dello slewingdeck, dell'argano della gru, azionamento dell'oscillazione dell'escavatore, azionamento di vuotamento per il sistema di tracciamento solare ecc. Il nostro principio di funzionamento unico del cambio di riduzione dell'ingranaggio planetario si fa per solare
orso dell'inseguitore un grande carico radiale dovuto la distribuzione proporzionata di coppia di torsione. Che cosa è più, i nostri azionamenti di vuotamento ha configurazioni idrauliche del motore. Abbiamo tutta la richiesta differente del cliente di raduno di dimensione del cambio di pantano di serie.
Caratteristiche
1. Giri ±60°, fermata dura dentro per assicurare la sicurezza di sistema
2. Colleghi un motore di azionamento dalla sinistra o dalla destra
3. Lo spazio già è fissato dal produttore prima della fabbrica, nessuna necessità di regolare quando installazione
4. Il grasso era stato riempito prima della fabbrica
4. Installazione semplice e manutenzione bassa
5. Progettazione compatta ed economia di spazio
6. L'ingranaggio è autobloccante, nessun bisogno del freno
7. Metodo facile e fluente di iniziare e di fermata
8. Coppia di torsione di inclinazione alta, adatta ad installazione orizzontale
Parametri di prestazione verticali dell'azionamento di pantano
Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Coppia di torsione della tenuta (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Sì | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sì | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Sì | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Sì | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Sì | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sì | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sì | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sì | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sì | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sì | 251 |
Applicazione
Gli azionamenti di pantano sono usati intorno al mondo. I campi di applicazione includono quanto segue: Come trasmissione sterzo in ingranaggi di viaggio della gru e
trasportatori resistenti, in piattaforme dell'ascensore, in pinze di presa, tenaglie ed altri dispositivi rotatori nel settore della macchina della costruzione.
Sistemi di tracciamento, energia eolica, piatti, antenna satellitare solari ecc.
