| Brand Name: | HangTuo |
| Model Number: | VE9 |
| MOQ: | 1 pezzo |
| prezzo: | USD 280~380/ pc |
| Delivery Time: | 15~45 giorni |
| Payment Terms: | L / C, T / T, Western Union |

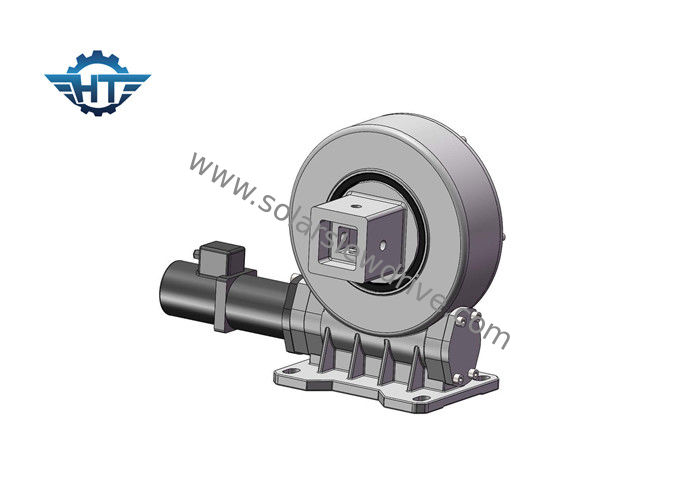

Cuscinetto verticale a 9 pollici dell'anello di pantano dell'ingranaggio a vite con l'alta coppia di torsione per il sistema di tracciamento solare
Descrizione
L'anello di vuotamento che sopporta una soluzione compatta con l'alta trasmissione, consistente di un anello di vuotamento con l'ingranaggio esterno, si è combinato con un albero a vite continua innestato adiacente. Dal gearset autobloccante, non c'è nessuna rottura sul motore movente. Inoltre disponibile con i motori innestati planetari direttamente montati. Azionamento-più alta usura-resistenza del verme dell'azionamento dell'ingranaggio a vite, che può caricare la forte coppia di torsione dell'uscita e la inclinazione della coppia di torsione di momento con la prestazione buona della stabilità e dell'affidabilità. L'ingranaggio a vite continua è inoltre disponibile per più sull'inseguimento del campo preciso.
Parametri delle serie della VE
| Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Coppia di torsione della tenuta (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Sì | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sì | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Sì | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Sì | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Sì | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sì | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sì | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sì | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sì | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sì | 251 |
Vantaggi
1. Giri di ±60°, fermata dura dentro
1. Forte momento di capovolgimento basato sull'anello di vuotamento
2. Adopt che avvolge ingranaggio a vite continua
3. Determini il più grande carico per usando il multi contatto di dente
4. Migliori la funzione autobloccante statica
Applicazione
Le applicazioni includono gli inseguitori solari, generatori eolici, gru del camion, ascensori dell'uomo, attrezzature pratiche, collegamenti idraulici dell'attrezzatura, attrezzature dello strumento dell'olio, operatori della gomma, torri scavarici, ascensori e generatori eolici automobilistici, piatti, antenna satellitare ecc.
