Fornitura degli azionamenti innovatori e redditizi di vuotamento
Luogo di origine: | La Cina |
Marca: | HangTuo |
Certificazione: | CE, ISO9001 |
Numero di modello: | VE9 |
Quantità di ordine minimo: | 1 pezzo |
---|---|
Prezzo: | USD 280~380/ pc |
Imballaggi particolari: | Scatola di legno compensato |
Tempi di consegna: | 15~45 giorni |
Termini di pagamento: | L / C, T / T, Western Union |
Capacità di alimentazione: | 2000 PZ AL MESE |
Tipo: | Incluso | Applicazione: | macchinario di costruzione |
---|---|---|---|
autista: | motore idraulico | IP Grade: | IP66 |
colore: | Come richiesto | Effciency: | 40% |
modello: | VE9 | Rapporto: | 61:1 |
Evidenziare: | anello di vuotamento dell'ingranaggio a vite,motore dell'ingranaggio a vite |

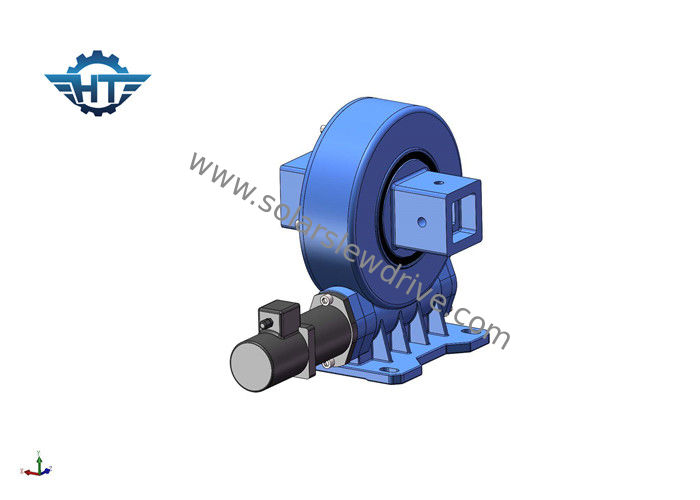

Cambio dell'azionamento di pantano della metropolitana di VE9 110*110mm con alloggio incluso per il sistema di tracciamento solare
Descrizione di prodotto
L'azionamento di vuotamento può essere piccolo, ma aiutano fanno alcuni di più grandi lavori in varie applicazioni. Da rotazione del braccio dell'oscillazione sul sistema solare del trackinng alle gru, il generatore eolico, azionamenti di vuotamento è una parte integrante di molti processi machinated.
In particolare, la progettazione verticale è il più grande punto luminoso degli azionamenti di vuotamento di Hangtuo, la progettazione verticale pricipalmente è usata per il sistema solare dell'inseguitore, la struttura speciale semplifica la struttura complessa di singolo sostegno del sistema di tracciamento solare di asse, riducente il costo di intero sistema, la progettazione verticale sta svolgendo un ruolo più competitivo nel mercato solare dell'inseguitore.
Modello: | VE9 | Luogo d'origine | Changzhou, Cina |
Marca | HANGTUO | Tipo | Incluso |
Materiale | 42CrMo, 50Mn | Coppia di torsione dell'uscita | 2250 N.m |
Inclinazione della coppia di torsione di momento | 16 K N.m | Coppia di torsione della tenuta | 30. K N.m |
Valutazione assiale statica | 60 KN | Valutazione radiale statica | 130 KN |
Valutazione assiale dinamica | 30 KN | Valutazione radiale dinamica | 65 KN |
Rapporto di marce | 61:1 | Efficienza | 40% |
Applicazioni
La domanda più comune dell'azionamento di vuotamento di inseguitori solari di vuotamento di doppio-asse del drivesare di doppio-asse, quali gli eliostati e il photovoltaics concentrato (CPV) e piatti del radar o del satellite. Altre applicazioni includono gli ascensori automobilistici, i posizionatori robot del braccio e le attrezzature della fase.
Specifiche del posizionatore di Doppio-asse di SDE
Parametri delle serie della VE
Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Coppia di torsione della tenuta (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Sì | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sì | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Sì | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Sì | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Sì | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sì | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sì | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sì | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sì | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sì | 251 |
