Fornitura degli azionamenti innovatori e redditizi di vuotamento
 |
| Luogo di origine: | La Cina |
| Marca: | HangTuo |
| Certificazione: | CE, ISO9001 |
| Numero di modello: | SE14» |
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Prezzo: | USD 410~510/Piece ~360/ pc |
| Imballaggi particolari: | Scatola di legno compensato |
| Tempi di consegna: | 15~45 giorni |
| Termini di pagamento: | L / C, T / T, Western Union |
| Capacità di alimentazione: | 500 PCS al mese |
| modello: | A 14 pollici | Coppia di torsione della tenuta: | 54200 nanometro |
|---|---|---|---|
| Inclinazione della coppia di torsione: | 68000 nanometro | Coppia di torsione dell'uscita: | 6550 nanometro |
| carico assiale: | 680 KN | Carico radicale: | kN 230 |
| certificato: | ISO9001, CE | dipinto: | Disponibile |
| Garanzia: | 5 anni | Auto-serratura: | Sì |
| Evidenziare: | anello di vuotamento dell'ingranaggio a vite,motore dell'ingranaggio a vite |
||

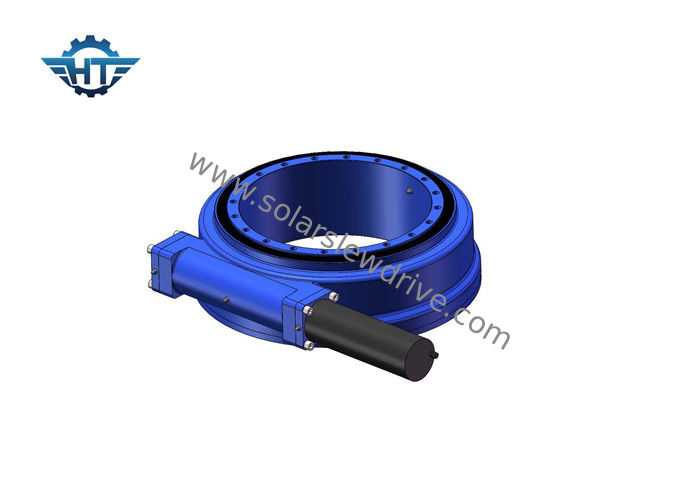

Azionamento Drived di pantano dell'ingranaggio a vite dal motore elettrico e dalla trasmissione per il sistema di tracciamento solare
Descrizione di prodotto
L'azionamento di vuotamento, anche chiamato cuscinetto dell'anello di vuotamento, è un genere di prodotto capace di resistere ai grandi carichi assiali con molto a bassa velocità. E secondo il tipo inoltre sia ben adattato assorbire la inclinazione del momento. Gli anelli di vuotamento sono disponibili nei modelli industriali, in cui gli anelli sono fatti da d'acciaio forgiato e le piste indurite della palla inoltre sono implementate. Poichè la tecnologia è migliorato, più azionamenti di vuotamento stanno usando la tecnologia del verme della clessidra, in cui il verme è modellato per impegnare più denti nell'ingranaggio. Ciò ha aumentato i risultati di impegno del dente nella maggiori forza, efficienza e durevolezza. L'azionamento di vuotamento usa la tecnologia standard del verme in cui il verme sull'orizzontale il rapporto della velocità dell'asse dipende dalla relazione fra il numero dei fili sul verme ed il numero dei denti nell'ingranaggio a vite o nell'ingranaggio. Sono prodotti standardizzati per le industrie specifiche quali l'industria solare e le applicazioni mobili quali gli escavatori. Il verme è alimentato da un motore elettrico o dal motore idraulico, indipendentemente da fatto che combinato con una scatola ingranaggi di ingranaggio planetario supplementare, la scatola ingranaggi di ingranaggio a vite ecc.
Performace della serie del Se
| Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Coppia di torsione della tenuta (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Sì | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Sì | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Sì | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Sì | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Sì | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sì | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Sì | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Sì | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Sì | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sì | 204 |
Installazione dell'azionamento di pantano
1. Liberi la struttura di montaggio, per esempio da saldatura, dalla galvanizzazione, dai residui, dalla sporcizia, ecc.
2. Sollevi l'azionamento di pantano con i perni ad occhio.
3. L'azionamento di pantano sarà montato nello stato scarico.
4. La seguente procedura sarà seguita per evitare le deviazioni fra il bullone che stringe le forze.
5. Applichi il liquido della serratura del filo ai fili.
6. Ponga il liquido della serratura del filo sulla lacuna del filo che richiede le parti adatte completamente.
7. Precarichi di traverso i bulloni. Vedi il modello generale nello schizzo qui sotto di come i bulloni ottengono di traverso la coppia di torsione nella sequenza. Inizi con l'anello interno o esterno. Faccia di traverso torqueing di tutti i bulloni a 30% di coppia di serraggio. Poi ripeti di traverso la coppia di torsione a 80% di coppia di serraggio. Infine di traverso coppia di torsione a 100% della coppia di serraggio.
1. L'anello interno o esterno di prima completamente coppia di torsione, poi fa l'altro anello.
2. Una volta che la vite è stretta, permanentemente segni prego la posizione della testa di vite a quella della struttura stazionaria. Ciò sarà usata più successivamente durante l'ispezione per essere sicura che la testa di vite non si è svolta.
Ci sono molte applicazioni dove un azionamento rotatorio può essere usato, primarie perché è ben adattato per le applicazioni che richiedono il carico di mantenere il potere e la coppia di torsione rotazionale.
Le applicazioni tipiche dell'azionamento dell'oscillazione includono, ma non sono limitate: inseguitore solare, generatore eolico, l'ascensore degli uomini, macchina idraulica, telehandler, torre dell'escavatore, ascensore, gru, materiale di trivellazione, attrezzatura militare.
